1. Plaats inbusbout #1 door de sluitring, zijbescherming, bandklem zonder schoefdraad, rugbuis en de bandklem met
schroefdraad. Niet vastdraaien. Zie Figuur 6-5.
2. Plaats inbusbout #2 door de sluitring, zijbescherming, bandklem zonder schoefdraad, rugbuis en de band met
schroefdraad schroefdraad. Niet vastdraaien.
Opmerking: U kunt de richting van de klem omdraaien voor extra hoogte-opties aan de voorkant van de rolstoel.
3. Verstel de zijbescherming tot de gewenste positie is bereikt. Draai de twee inbusbouten goed vast. Gebruik dezelfde zij
beschermingsgaten aan beide kanten van de rolstoel.
Opmerking: U moet wellicht uw wielblokkering opnieuw positioneren wanneer de gewenste plaatsing van de
zijbescherming bereikt is. Zie Hoofdstuk 10 "Wielblokkering".
Klem
(zonder schroefdraad)
Sluitring
Inbus
Bout #1
Zijbescherming
Inbusbout #2
AERO X en 2GX Series 2 Gebruikershandleiding
HOOFDSTUK 6: ZIJBESCHERMING

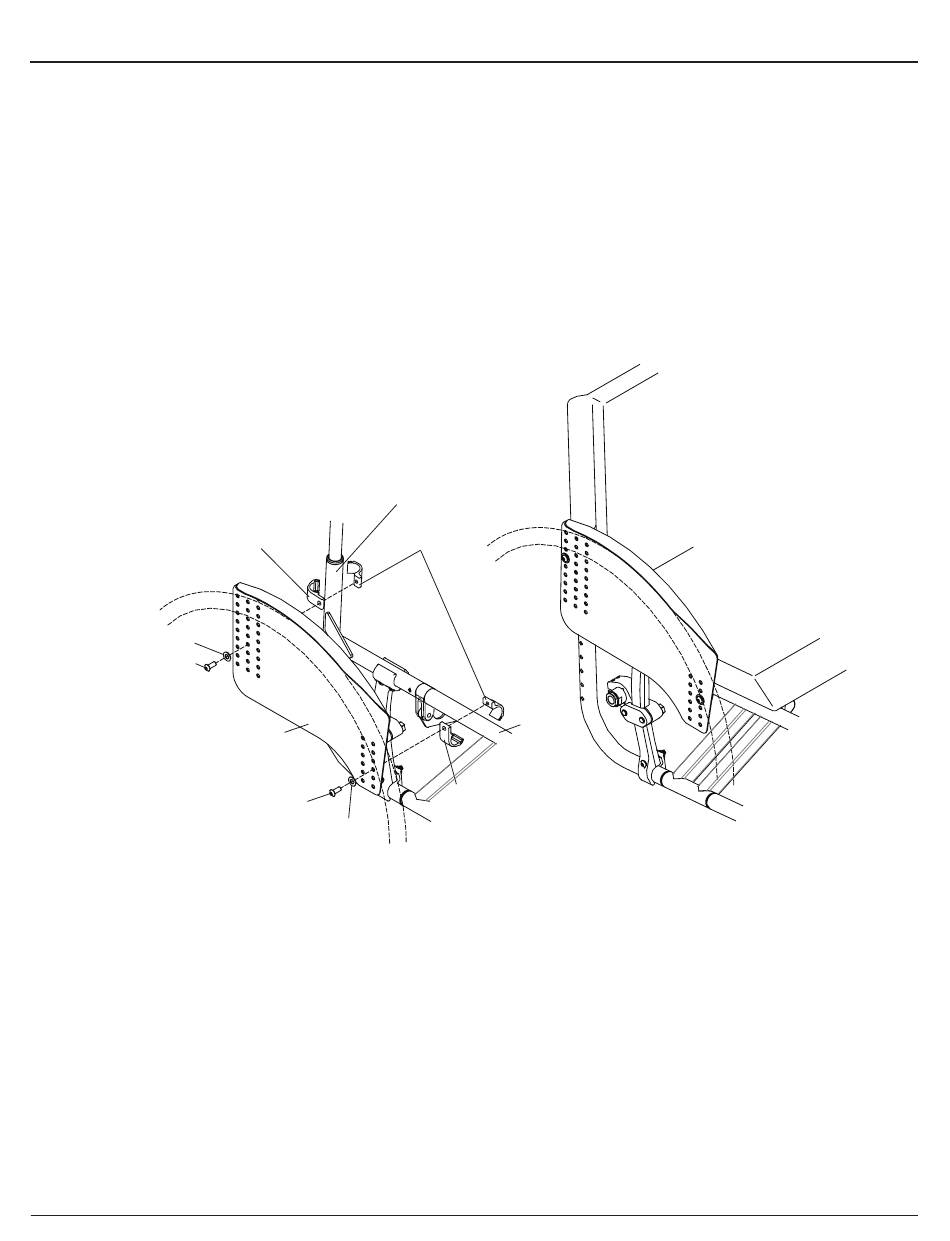

Figuur 6-5
Aluminium Zijbescherming met Spatbord
Stang Rugleuning
Bandklem
(met schroefdraad)
Klem
(zonder schroefdraad)
Sluitring
6-3
Rolstoelframe
OM0009_Rev A_AERO X_2GX Series 2
