HOOFDSTUK 9: ASSEN EN ADAPTERS VOOR AMPUTATIESTEUN
I
WAARSCHUWING
Volg de stappen uit dit hoofdstuk niet wanneer de rolstoel bezet is. Indien u deze Waarschuwing niet in acht neemt, kunt
u vallen, kantelen of de controle over de rolstoel verliezen en daardoor uzelf en anderen ernstig letsel toebrengen of de
rolstoel beschadigen.
Roestvrij en Titanium Quick Release Assen
De Quick Release As Verstellen
I
WAARSCHUWING
Quick release assen zijn vooringesteld om minimale "speling" in de as toe te laten. TiLite raadt aan dat u de as niet verstelt. De
as op onjuiste wijze verstellen kan ertoe leiden dat deze verkeerd werkt—te veel "speling" kan ervoor zorgen dat de as buigt en
vast komt te zitten in de asbus, te weinig "speling" kan ervoor zorgen dat de vergrendelingskogels niet voldoende in elkaar passen,
waardoor het wiel zonder waarschuwing los kan raken van de rolstoel. TiLite raadt aan dat alle aanpassingen gemaakt worden
door een geautoriseerde TiLite dealer. Indien u deze Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de controle over
de rolstoel verliezen en daardoor uzelf en anderen ernstig letsel toebrengen of de rolstoel beschadigen.
Benodigd gereedschap:
•
3/4" Steeksleutel
•
7/16" Steeksleutel
1. Duw de ontgrendelingsknop naar beneden en
verwijder achterwiel en quick release as. Zie Figuur
9-1.
2. Verwijder de as van het wiel door de
ontgrendelingsknop naar beneden te drukken en de
as door de naaf van het achterwiel te schuiven.
3. Eenmaal van de naaf verwijderd, laat de
ontgrendelingsknop los (de vergrendelingskogels
moeten volledig uitgerekt zijn).
4. Vergroot of verklein de "speling" van de as door de
borgmoer aan te passen in kleine stappen, terwijl
u tegelijkertijd de andere kant van de as vastzet,
gebruikmakend van de kleinere moersleutel op de
vlakke stukken aan het uiteinde van de as.
5. Druk de ontgrendelingsknop op de quick release as
naar beneden en schuif de as door de naaf van het
achterwiel.
6. Druk de ontgrendelingsknop naar beneden en
installeer het achterwiel opnieuw in de asbus.
7. Voor u in de rolstoel kunt gaan rijden, dient u ervoor
te zorgen dat de vergrendelingskogels het wiel in de
asbus volledig hebben vastgezet door te trekken aan
de naaf zonder de ontgrendelingsknop naar beneden te duwen op de quick release as. Indien de vergrendelingskogels
niet volledig aan elkaar passen, dient u deze handelingen te herhalen en zo de "speling" vergroten (vergroot de afstand
tussen de borgmoer en de vergrendelingskogels) om zo de vergrendelingskogels volledig op de juiste wijze te laten
koppelen. Daarnaast dient u er ook zeker van te zijn dat er niet te veel "speling" in de as is.
Quad Quick Release Assen
De Quad Quick Release Hendel Verstellen
I
WAARSCHUWING
Quick release assen zijn van tevoren zo ingesteld dat zij minimale "speling" in de as toestaan. TiLite raadt aan dat u de as niet
verstelt. De as op onjuiste wijze verstellen kan ertoe leiden dat deze verkeerd werkt—te veel "speling" kan ervoor zorgen dat de
as buigt en vast komt te zitten in de asbus, te weinig "speling" kan ervoor zorgen dat de vergrendelingskogels niet voldoende in
elkaar passen, waardoor het wiel zonder waarschuwing los kan raken van de rolstoel. TiLite raadt aan dat alle aanpassingen
gemaakt worden door een geautoriseerde TiLite dealer. Indien u deze Waarschuwing niet in acht neemt, kunt u vallen, kantelen
of de controle over de rolstoel verliezen en daardoor uzelf en anderen ernstig letsel toebrengen of de rolstoel beschadigen.
Indien de ontgrendelingshendel niet op de juiste wijze naar achter en naar voren springt van op slot naar open, of als u de hendel niet
volledig in de op slot of open positie kunt zetten, zal de procedure hieronder u in staat stellen om de werking van de hendel aan te passen.
AERO X en 2GX Series 2 Gebruikershandleiding

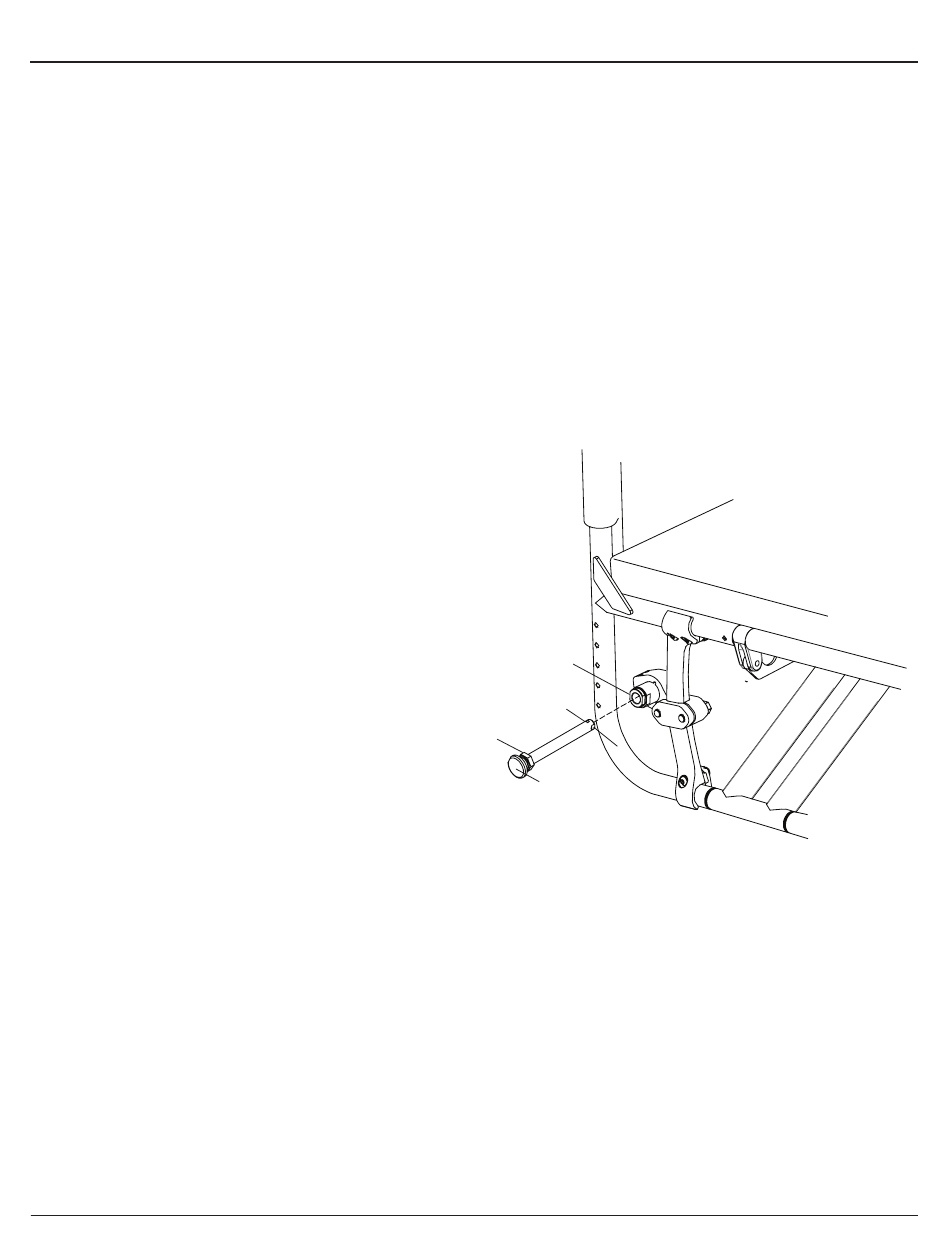

De Quick Release As Verstellen
Asbus
Vergrendelingskogels
Moer
Ontgrendelingsknop
9-1
Figuur 9-1
Vlakke
gedeelten
OM0009_Rev A_AERO X_2GX Series 2
