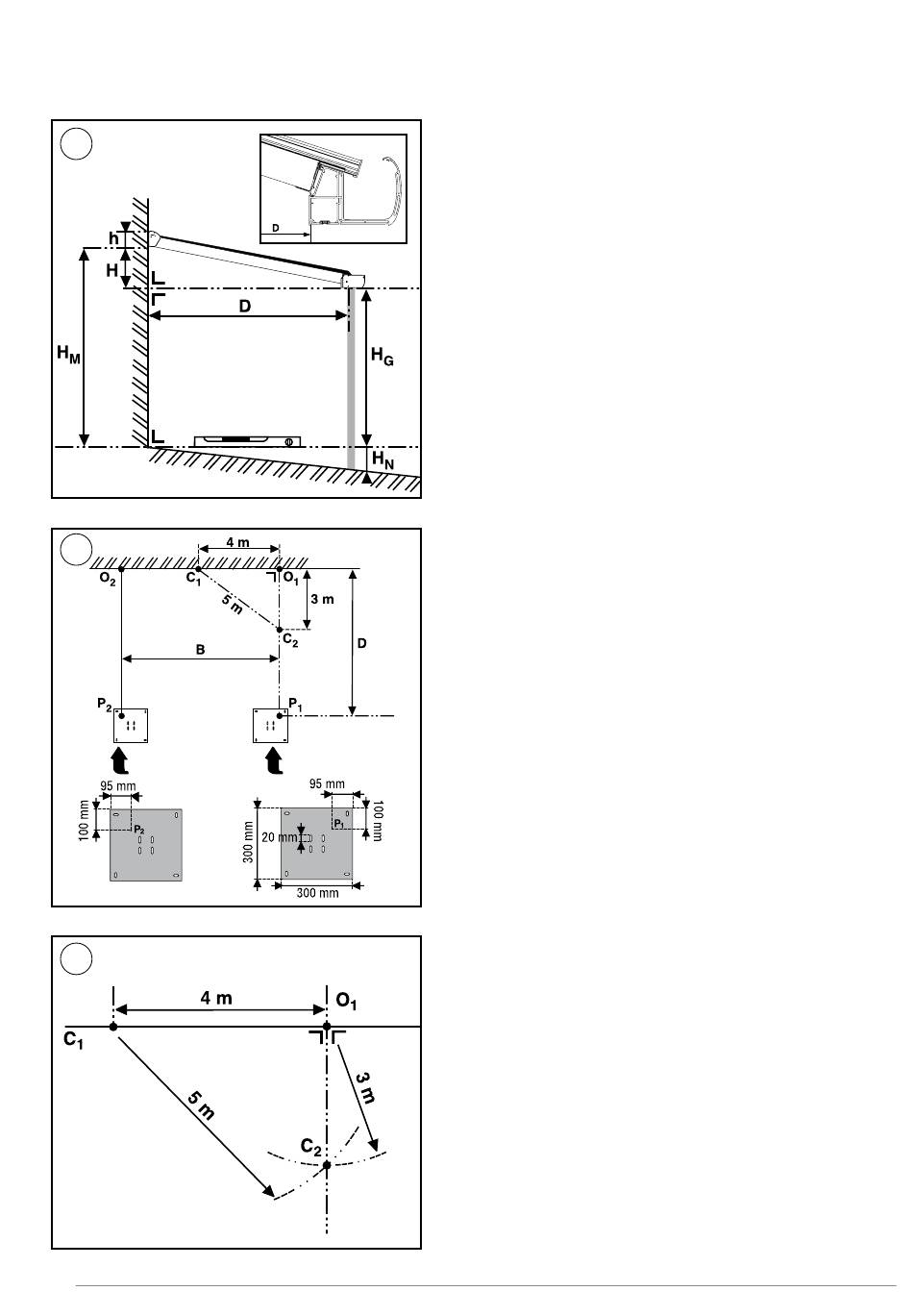

Opmeten van uw Climax-lessenaarsdak
1
2
3
12/60
N_MH_Montagehandleiding_Skylux_Climax_Panorama
Het hoogteverschil H en de diepte D van de veranda.
H M =
Hoogte tussen de vloer en de onderkant van de
muur bottom MB, gemeten aan de achterzijde van de
veranda.
H N =
Het hellingsverschil (verval) van de vloer van uw
veranda.
H G + H N = Montagehoogte van de onderkant van het goot-
profiel. Dit is ook de hoogte van de ramen of de
lengte van de palen.
H
=
H M - H G
h
=
Hoogte muurprofiel
Inplanting van de Climax paal en de Climax voetplaat PV.
- Kies uw punt O 1 .
- Bepaal O 2 . De afstand O 1 - O 2 = uw verandabreedte "B".
- Trek de smetlijn met behulp van de 3/4/5 regel en bepaal
punt P 1 . De afstand O 1 - P 1 is de diepte = D
(Zie punt 3 hieronder.)
- Doe hetzelfde voor P 2 .
- Als controle meet je de afstand (P 1 - P 2 ), die moet gelijk
zijn aan (O 1 - O 2 ).
- De voetplaat kan nog wat verschoven worden door de
voorziene sleufgaten om correct te kunnen positioneren.
- De U voor de voetplaat kan op haar beurt 20 mm
heen en weer geschoven worden om juist af te stellen.
De 3/4/5 regel.
- Bepaal vanuit O 1 het hulppunt C 1 op 4 m. afstand
- Trek met een touwtje van 3 m. en een stuk krijt een
cirkelboog vanuit punt O 1 .
- Doe hetzelfde met een straal van 5 m. vanuit punt C 1 .
- Het snijpunt van de 2 cirkelbogen is C 2 .
- De lijn O 1 - C 2 staat perfekt haaks t.o.v. uw muur
(hier lijn C 1 -O 1 ).
