Specifieke montagetips voor verbinden van beglazing
Plaatsing:

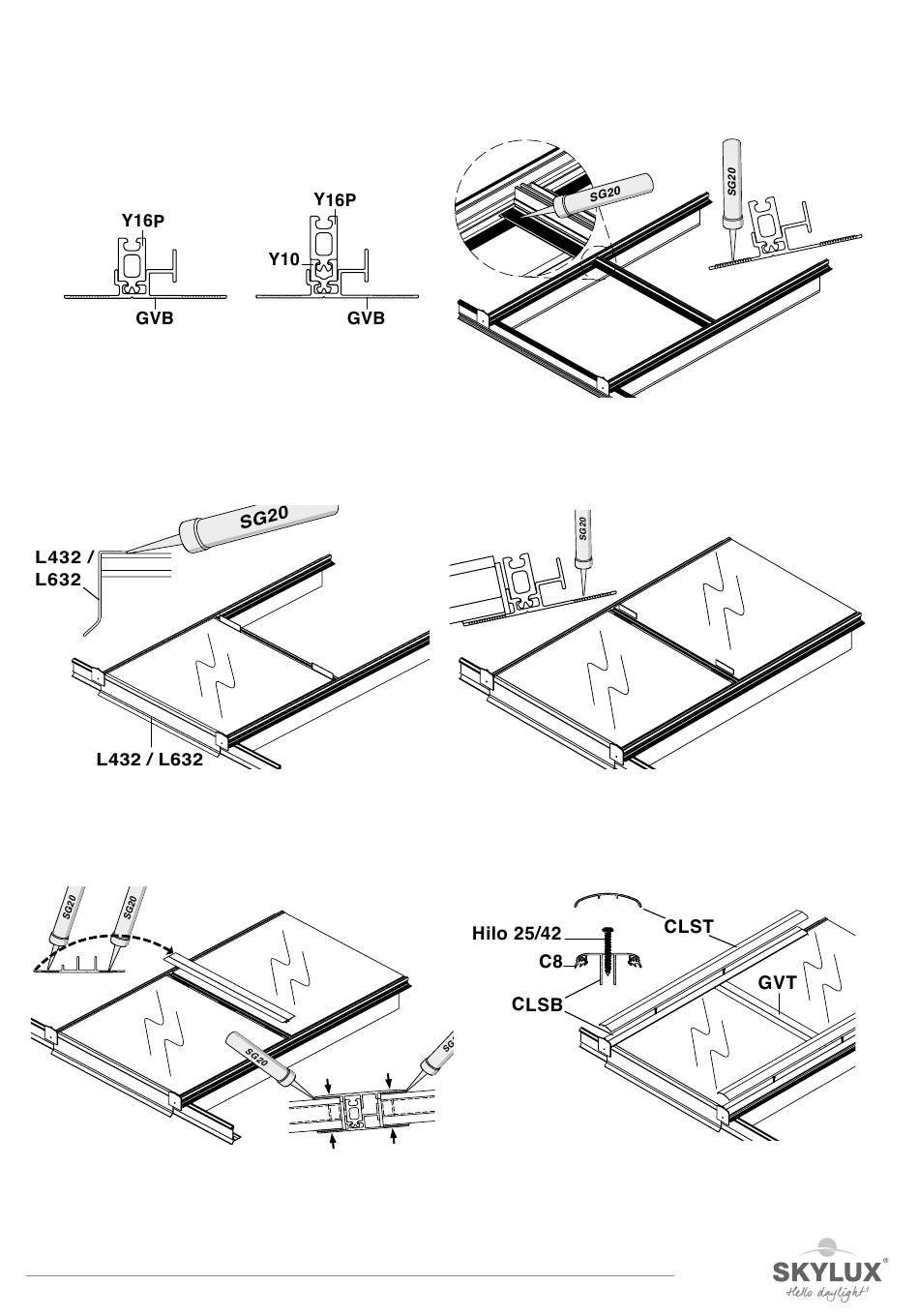

Schuif de profielen Y16P en Y10 in het onderprofiel GVB i.f.v. de
beglazingsdikte volgens de tabel op pag. 50.
Bij enkel glas (8, 10 en 12 mm) of beglazing tot 21 mm wordt het
GVT profiel ook als onderste profiel gebruikt zonder afstand-
shouders.
Lijm het afsluitprofiel L432 of L632 op de beglazing. Plaats de
onderste glasplaat op de dragers van uw veranda. Druk het pro-
fiel GVB goed aan tegen de beglazing. Plaats 2 kunststof stoot-
blokjes tussen de beglazing en het onderprofiel GVB. Herhaal
deze bewerking voor alle dragers.
Breng lijm aan op de geribde zones van het bovenste profiel GVT
en plaats het profiel zoals aangegeven. Druk het profiel gelijk-
matig aan en zorg voor tegendruk langs de onderzijde. Verwijder
de overtollige lijm en kit af.
09/09/2021
Plaats het geheel op de plaatdrager TPG met de stootrand naar
de nok gericht. Breng lijm aan op onderste geribde zone van het
onderprofiel GVB (of GVT).
Breng lijm aan op de bovenste geribde zone van het onderprofiel
GVB. Plaats de bovenste glasplaat en voorzie 2 kunststof stoot-
blokjes tussen de glasplaat en de stootrand zonder speling.
Breng de rubbers C8 aan in de schroefbare clip CLSB. Boor voor
met Ø 5,5 mm telkens om de 50 cm, beginnend op 20 cm van
de uiteinden. Schroef het CLSB profiel vast op de plaatdrager
TPG met de aangepaste hilo-schroeven. Druk vervolgens de clips
(CLST/CLSL) vast met de hand of een rubberen hamer.
N_MH_Montagehandleiding_Skylux_Climax_Panorama
53/60
