Goot GDG met Statik hoekpalen

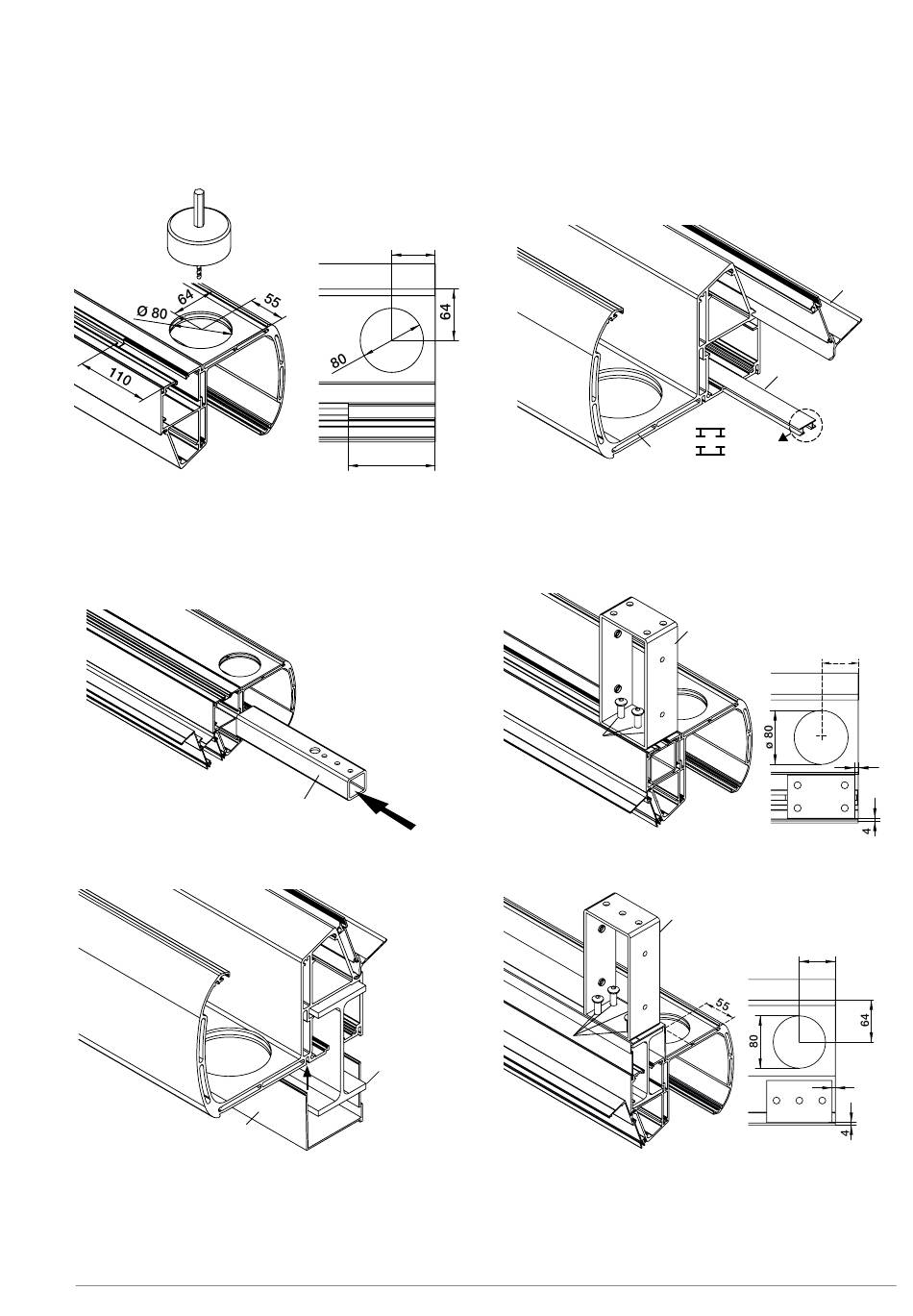

BEREID DE GOOT VOOR EN MONTEER ALLE ONDERDELEN
Zaag de opening voor de waterafvoer.
Maak hiervoor gebruik van een klokboor Ø 80 mm.
Schuif de koker KO in het gootprofiel.
Inschuiven van versterkingsprofiel IPE120*
(optioneel) en montage van de clip GDGK.
* Het versterkingsprofiel IPE 120 wordt niet meegeleverd. Dit kan aangekocht worden in de plaatselijke
staalhandel. We raden aan om de stalen versterkingsprofielen te behandelen tegen corrosie.
24/60
N_MH_Montagehandleiding_Skylux_Climax_Panorama
KO
'click'
GDGK
55
110
Inschuiven van het scharnierprofiel S1 of S2.
Inschuiven van het led-profiel GDGL. Lengte GDGL =
afstand tussen de palen.
(Voor de ledverlichting verwijzen we naar pag. 54.)
M10x30 (3x)
Montage van de U-beugel PU72.
BGDG
IPE120*
M10x30 (4x)
Positioneer de beugel GPT. De IPE 4x voorboren en schroef-
draad M10 tappen en de beugel vastbouten.
= LED
GDG
≠ LED
GPT
BGDG
GPT
S1/S2
GDGL
55
5
55
5
09/09/2021
