Dragers en zijdragers
Voorbereiding
TP

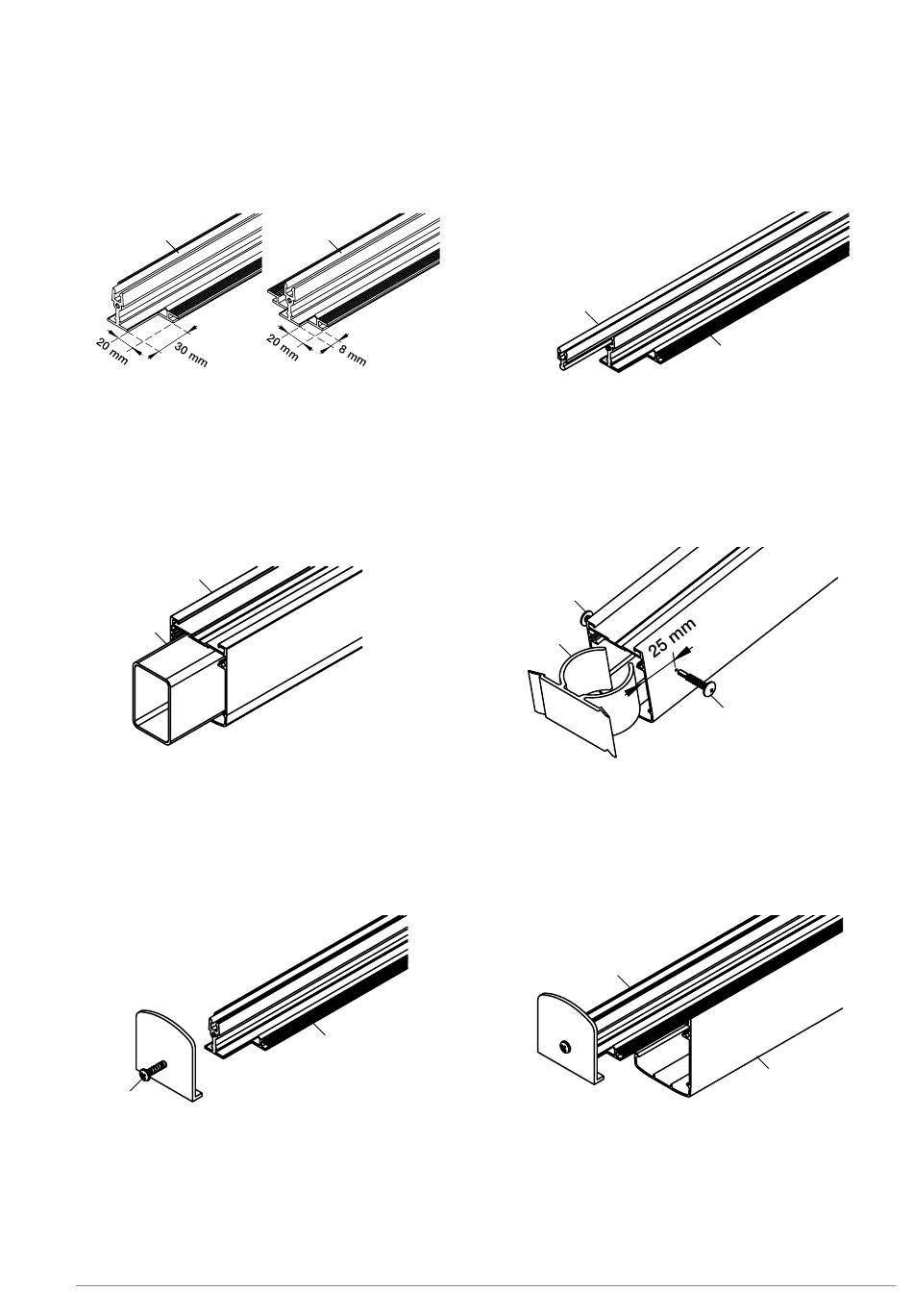

Zaag de kunststof plaatdragers TP of TPG op lengte, zodat
het uitgestanste gedeelte behouden blijft. Afhankelijk van de
verzaging kan het voorkomen dat u deze uitsparing zelf moet
voorzien. Deze uitsparing is noodzakelijk voor een goede
waterafvoer van de afsluitprofielen.
D1/D2
V642/V1044
Verzaag de dragers D1 of D2 haaks op lengte.
Verzaag de versterkingprofielen op maat en schuif deze in
de aluminium draagprofielen. Bij de standaard montage met
kunststofplaten is de lengte van de versterkingsprofielen
gelijk aan de lengte van de dragers.
PS 48
Schroef de stopprofielen tegen de uitgestanste zijde van de
plaatdragers met de bijgeleverde parkerschroeven PS 48
(4,8 x 25 mm).
28/60
N_MH_Montagehandleiding_Skylux_Climax_Panorama
TPG
TP(G)
Y25/Y32
Afhankelijk van de dikte van de beglazing moet een opzetpro-
fiel Y25 of Y32 ingeschoven worden (zie tabel pag. 55).
ZSB
K
Bij montage met glas zijn de versterkingsprofielen 100 mm
korter dan de dragers (montage met koppelstukken en
afstandshouders zie pag 30).
TP(G)
Schuif de plaatdragers TP(G) in de aluminium dra-gers D1
of D2.
TP(G)
ZSB
D1/D2/D3
