Afwerking

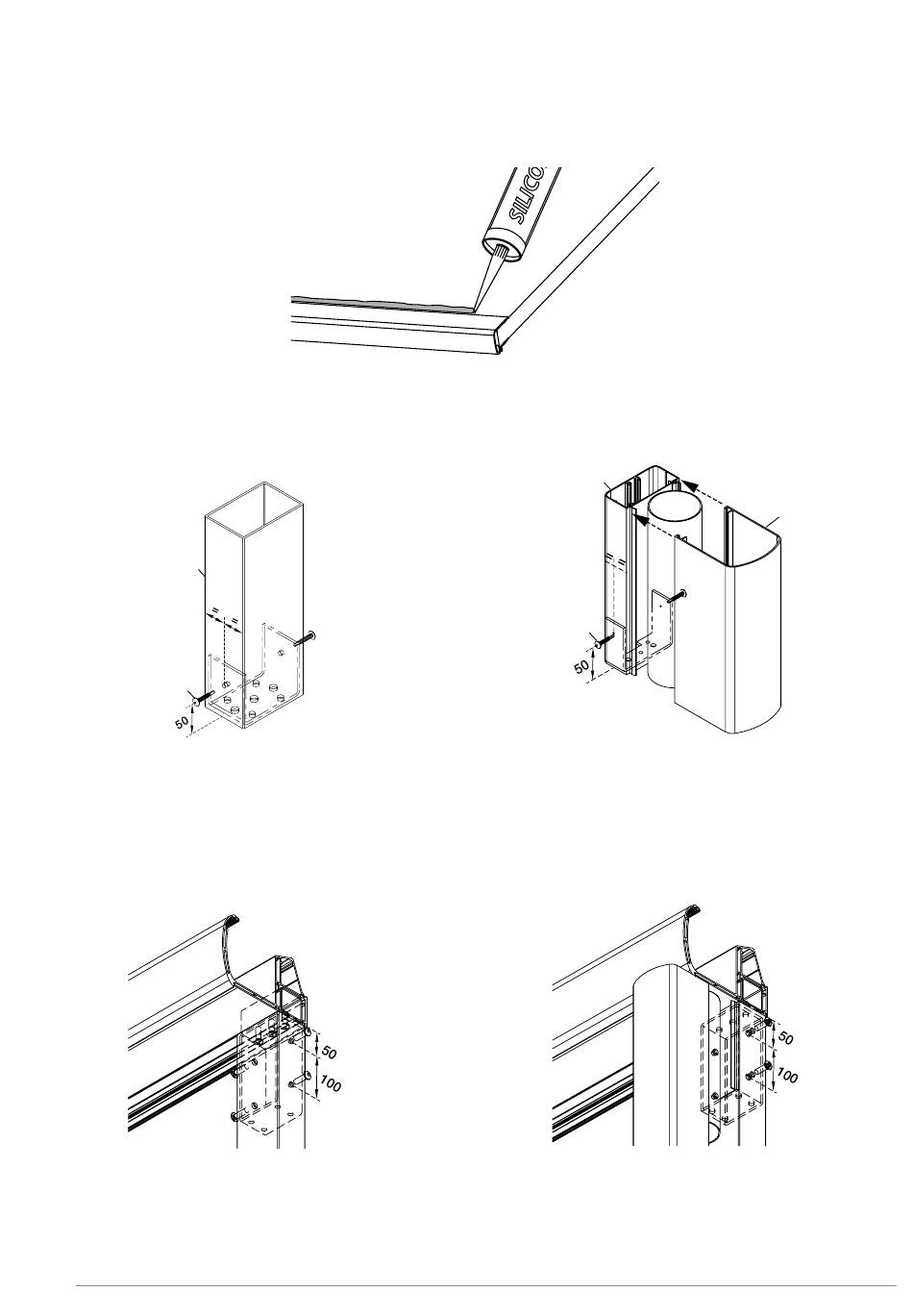

AFSLUITPROFIELEN
Vergeet vooral niet om aan de gootzijde de afsluitprofielen op de kunststofplaten af te kitten met kunststofvriendelijke silicone.
STANDAARDPALEN
P72
ZSG
Controleer of de palen perfect verticaal staan (waterpas) en
schroef onderaan en bovenaan telkens vast in de U-beugels
met 2 gelakte schroeven ZSG. Om lakschade te vermijden
raden we aan om voor te boren met Ø 3 – 4 mm.
STATIK PALEN
Controleer of de palen perfect verticaal staan (waterpas.
Boor voor met Ø 12 mm op de aangegeven posities en
gebruik de bouten M10 x 30 (4x). Gebruik hiervoor het
sjabloon dat u terug vindt op pagina 57.
38/60
N_MH_Montagehandleiding_Skylux_Climax_Panorama
P72
ZSG
Voorzie de waterafvoerbuis en sluit deze aan op het regen-
waterafvoerstelsel. Monteer de afdekclip PC op de paal.
Voorzie de waterafvoerbuis en sluit deze aan op het regen-
waterafvoerstelsel. Monteer de afdekclip PC op de paal.
click
PC72
