SKYLUX Climax Panorama Montagehandleiding pagina 29
Zelfdragend alu profielensysteem
Verberg thumbnails
Zie ook voor Climax Panorama:
- Montagehandleiding (56 pagina's) ,
- Montagehandleiding (68 pagina's)
Inhoudsopgave
Advertenties
Dragers en zijdragers
Montage

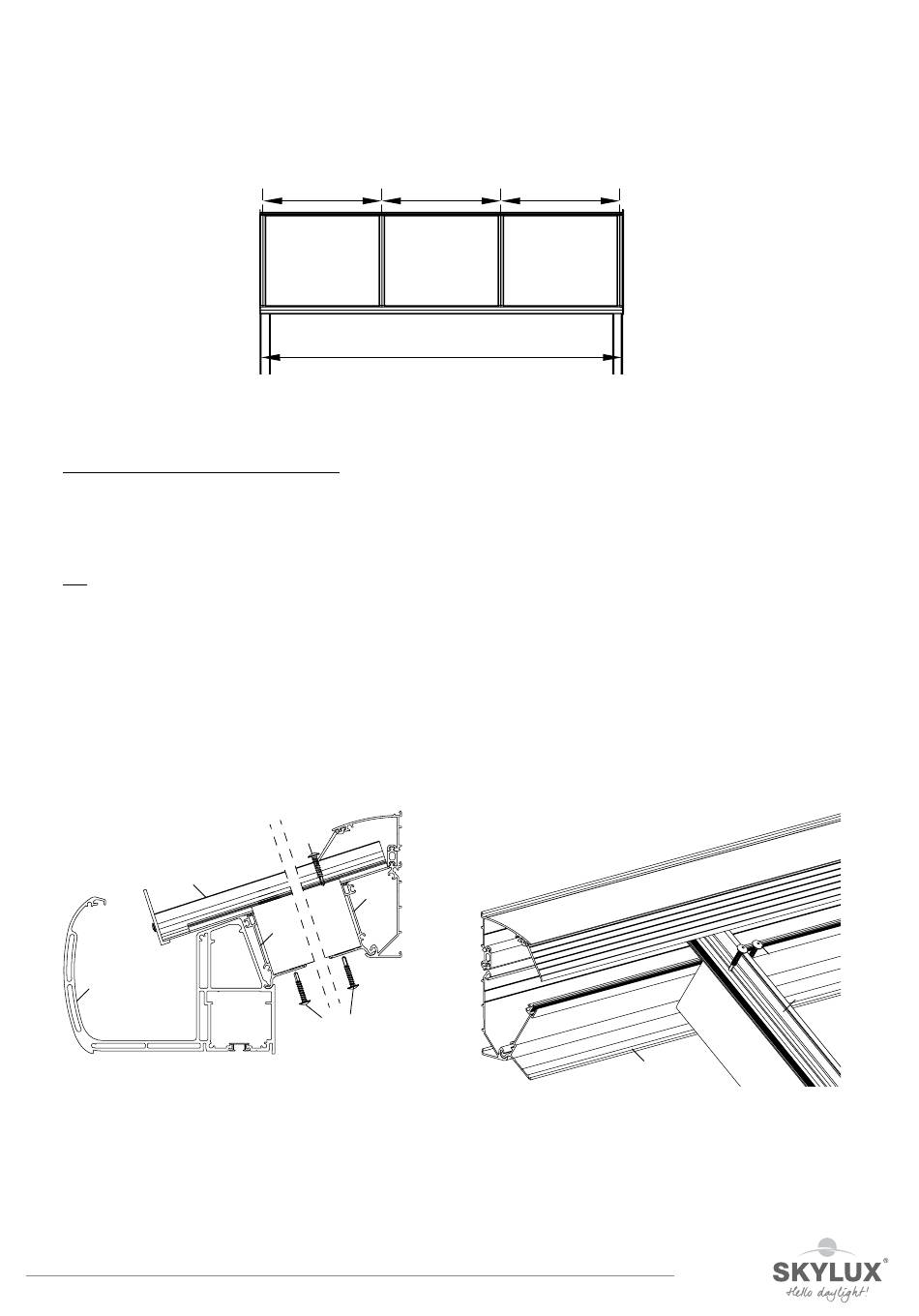

Het aantal dragers en hun positie wordt bepaald i.f.v. van de beglazing en de belasting. Controleer de asafstand i.f.v. van de veran-
dadiepte (D) en de belasting (beglazing + sneeuw en wind) zie grafieken pag 47 - 51 of m.b.v. het berekeningsprogramma Climafast.
Voor kunststofplaten in polycarbonaat of acrylaat gebruikt men steeds de volle breedte van de platen, behalve voor
de linker en/of de rechter plaat die op maat mogen verzaagd worden. De asafstand tussen de dragers AX = plaatbreedte + 22 mm.
Hou rekening met een zijdelingse speling van 5 mm aan elke zijde. Alle nuttige informatie m.b.t. het verwerken en plaatsen van kunst-
stofbeglazing vindt u op pag 16 & 17.
Voor glas verdeelt men de totale breedte in gelijke delen van max 750 mm. Het aantal beglazingen wordt als volgt bepaald : (B – 60
mm)/ 750 afgerond naar boven. De breedte van de beglazing wordt als volgt bepaald :
((B – 60 mm) / aantal beglazingen) – 22 mm. Voor glas vragen wij de instructies van uw leverancier op te volgen.
Teken de posities van de dragers af op de scharnierprofielen (aan goot en muur) en controleer de as-op-as maten.
STANDAARD MONTAGE VOOR KUNSTSTOFPLATEN
TP
GDG
Positioneer de voorgemonteerde (zij-)dragers op de schar-
nieren S1 of S2. De dragers worden aan de muurzijde en
de gootzijde door middel van ZSG schroeven verankerd in
het scharnierprofiel S1 of S2. Dit doet u op de markeerlijn,
zichtbaar aan de onderkant van het scharnierprofiel S. Voor
dragers met stalen versterking moet u eerst voorboren met
Ø 4 mm.
09/09/2021
AX
AX
AX = PL + 22 MM
B
ZSC
S1
S1
ZSG
N_MH_Montagehandleiding_Skylux_Climax_Panorama
AX
Schuif de plaatdragers TP(G) zo hoog mogelijk tegen het
muurprofiel en schroef vast met 2 ZSG schroe-ven met
neopreendichting. Zorg ervoor dat alle stopprofielen aan de
gootzijde in lijn liggen.
ZSC
TP(G)
S1/S2
29/60
