SKYLUX Climax Panorama Montagehandleiding pagina 25
Zelfdragend alu profielensysteem
Verberg thumbnails
Zie ook voor Climax Panorama:
- Montagehandleiding (56 pagina's) ,
- Montagehandleiding (68 pagina's)
Inhoudsopgave
Advertenties
Goot

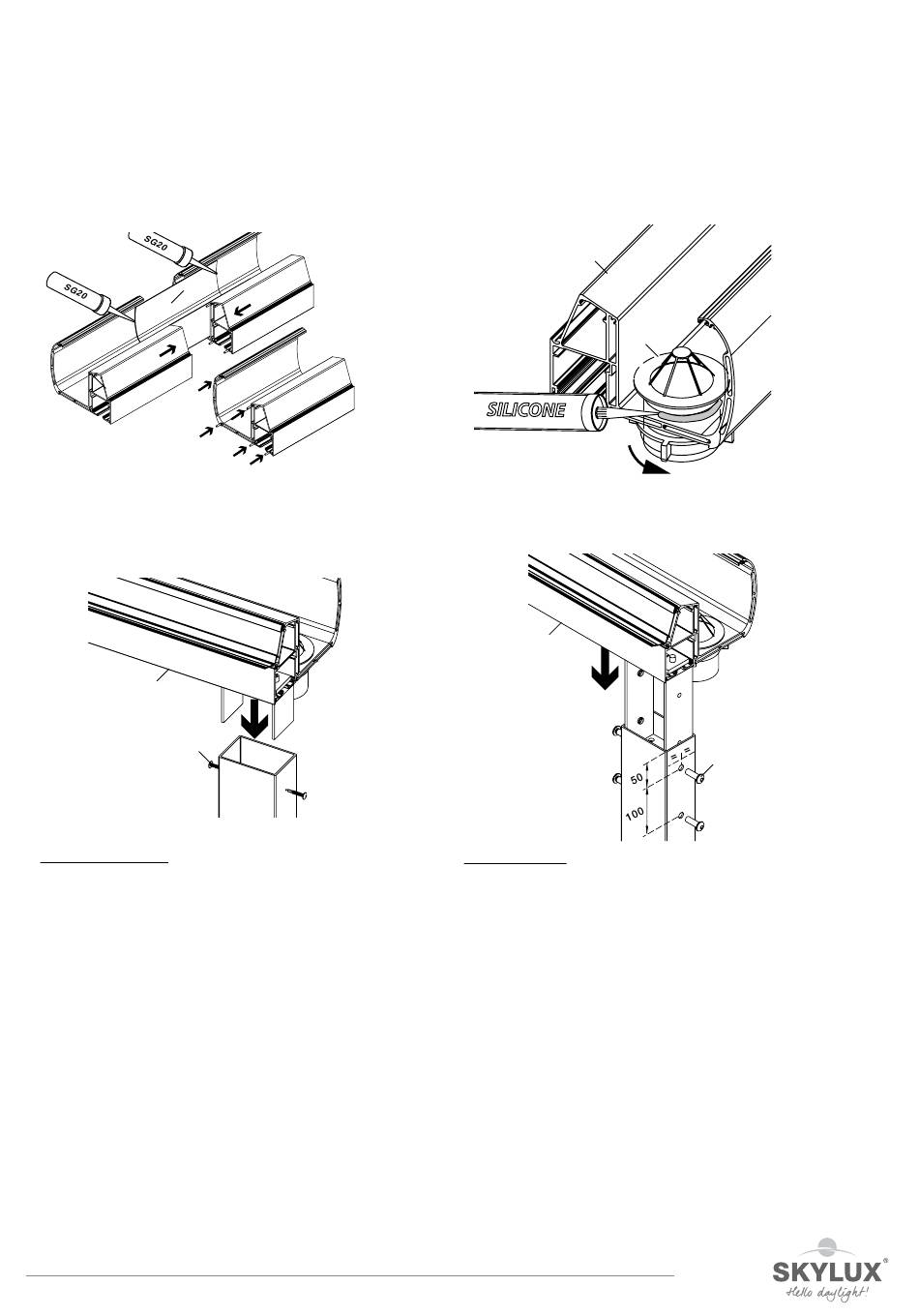

Bij gootlengtes > 7 m is het mogelijk om meerdere goten aan elkaar te koppelen. Op de verbinding van 2 goten moet er steeds een
ondersteuning voorzien worden.
De gootprofielen kunnen gekoppeld worden met de verbindingsstiften 909 (5x) en een verbindingsprofiel GIP. Gebruik de siliconeli-
jm SG20 voor de afdichting.
GIP
G
909
909
GDG + GIP + SG20 + 909 (5x)
GDG
ZSG (2x)
Met standaard palen
Plaats de voorgemonteerde goot op de palen en schroef de
constructie vast met de gelakte schroeven ZSG.
09/09/2021
909
909
909
GDG
Monteer de uitloop met wartel in de opening van de goot en
dicht af met silicone.
GDG
Met Statik palen
Plaats de voorgemonteerde goot op de palen. Boor op de
aangegeven posities met ø 12 mm. Gebruik hiervoor het
sjabloon dat u terug vindt op pagina 57. Schroef de construc-
tie vast met de bouten M10 x 30 mm.
N_MH_Montagehandleiding_Skylux_Climax_Panorama
GC
BGDG
M10 x 30 (4x)
25/60
