Palen
Palen met paalclip voor waterafvoer
Standaard palen

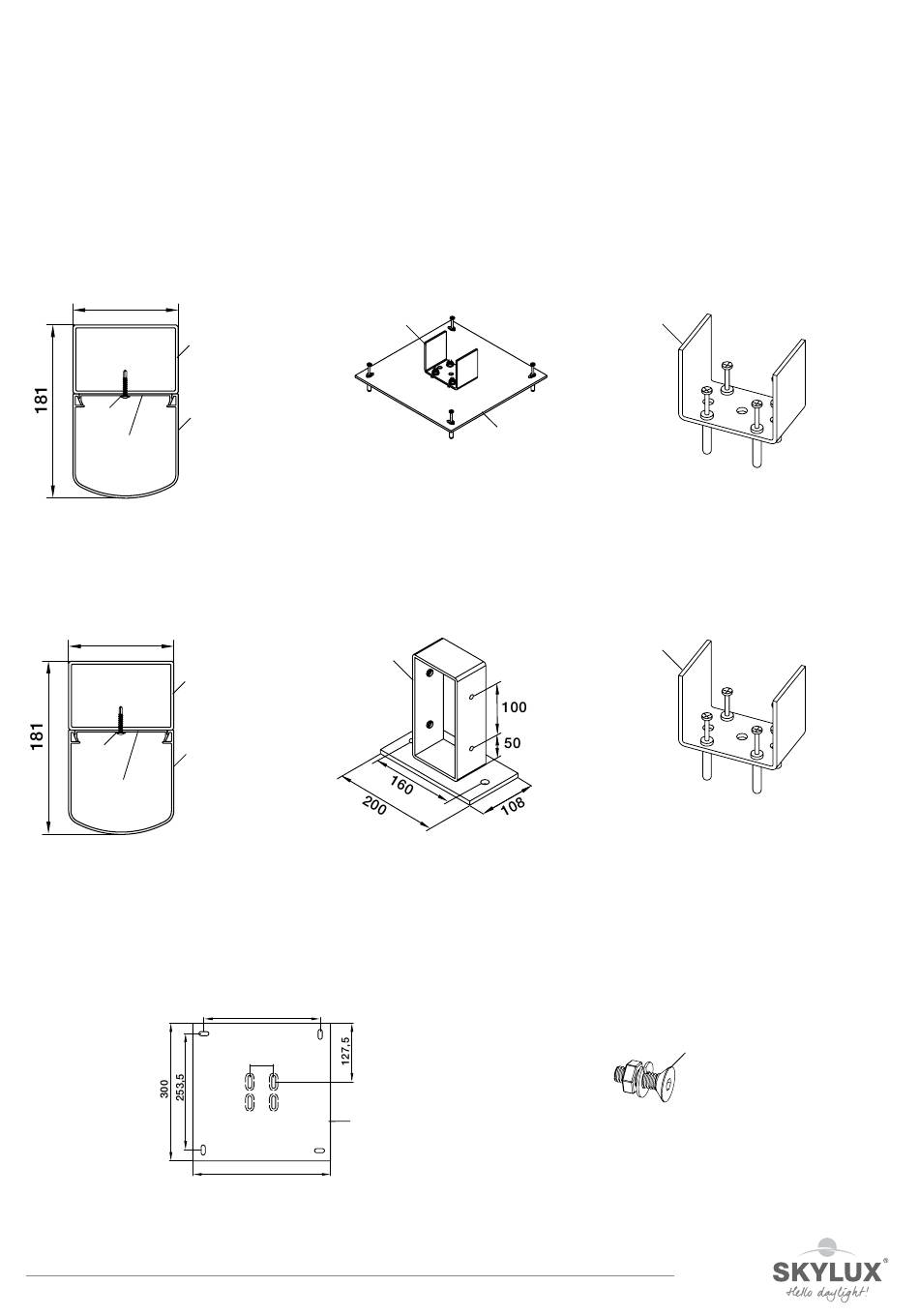

Paal 181/110 (P72 + 97 A +PC72)
110
P72
PC72
ZSB
PCB72
Statik palen
Paal 181/110 (P72 + 97 A +PC72)
110
P72
PC72
ZSB
PCB72
De paalclipbasis PCB72 wordt perfect gecenterd en vastgeschroefd met ZSB-schroeven op de paal P72. Bout de U-beugel vast aan
de voetplaten PV (fig. A) met de BMR schroefset (fig. B) voor de hoekpalen. Bepaal de positie van de voetplaten PV zoals aange-
geven op pag. 13 en veranker deze op een stevige ondergrond in beton met de geschikte bevestigingsmaterialen (niet meegeleverd).
Positioneer de U-beugel correct op de voetplaat en zet deze vast. Voor de tussenpalen volstaat het de U-beugel zonder voetplaat
rechtstreeks op een stevige ondergrond te monteren. Plaats de palen over de beugels. Positioneer ze loodrecht (waterpas) en stut
de deze voorlopig zodat deze niet omvallen. De bovenkant van alle palen moet waterpas uitgelijnd worden.
Fig. A
Goot met versterking IPE 120
Indien de goot wordt voorzien van een versterking IPE 120, moet de paalclip PC72 60 mm langer zijn dan de paal P72.
09/09/2021
toebehoren voor hoekpaal
voetplaat PV en U-beugel
PU72
GPV
253,5
52
PV
300
N_MH_Montagehandleiding_Skylux_Climax_Panorama
toebehoren voor tussenpaal
PU72
PV
PU72
Fig. B
U-beugel
BMR
21/60
