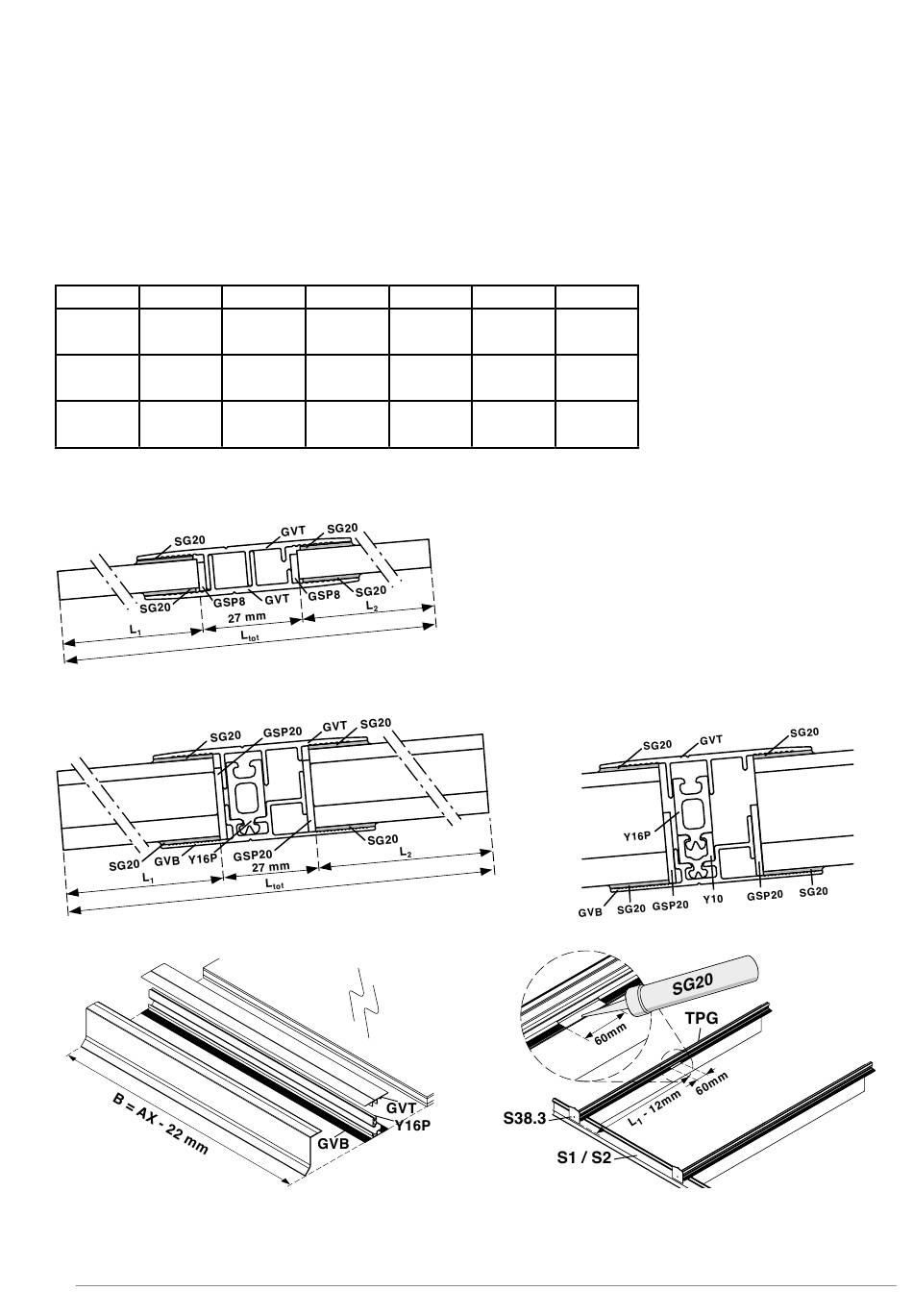

Specifieke montagetips voor verbinden van beglazing
Toepassing:
De glasverbinder wordt toegepast in hellende daken om 2 delen glas of kunststofplaat waterdicht te verbinden.
Dit is enkel mogelijk met de plaatdrager TP of TPG en de schroefbare clips CLSB met CLST/CLSL.
Voor een glasverbinding gebruikt u volgende onderdelen:
Bovenprofiel GVT
Onderprofiel GVB
Samenstelling i.f.v. de beglazingsdikte:
Glasdiktes
GVB
8 – 21 mm
22 - 29 mm
1 x
30 - 34 mm
1 x
Voor beglazing 8 – 21 mm GVT + GVT (enkel glas)
Voor dubbel glas of kunststofplaten > 21 mm (GVB + GVT + Y16P + Y10)
Opmeting en voorbereiding:
Zaag de profielen GVT, GVB, L632, Y16P en/of Y10 op dezelfde
breedte B als het glas. Zorg ervoor dat alle te verlijmen onder-
gronden voldoende ontvet, droog en stofvrij zijn.
52/60
N_MH_Montagehandleiding_Skylux_Climax_Panorama
Thermische onderbreking Y16P
Opzetprofiel Y10
GVT
Y16P (ABS)
Y10 (alu)
2 x
1 x
1 x
1 x
1 x
Stootblokjes GSP 20 of GSP 8
Glaslijm SG20
Lijm SG20
GSP
(blokjes)
GSP 8
x
GSP 20
x
1 x
GSP 20
x
Lengte beglazing:
L tot = L1 + 27 mm + L2
L tot = totale lengte beglazing
L 1 = lengte onderste glasplaat
L 2 = lengte bovenste glasplaat
Meet vanaf de glasstopper S38.3 de lengte L1 – 12 mm en plaats
een markeerlijn op de geribde coëxlaag van de plaatdrager TPG.
Zet een 2de markeerlijn 60 mm verder. Verwijder enkel de
coëxlaag tussen beide markeerlijnen. Breng lijm SG20 aan op de
zones zonder coëxlaag.
09/09/2021
