Nok voor zadeldak
MONTAGE
HM + 17

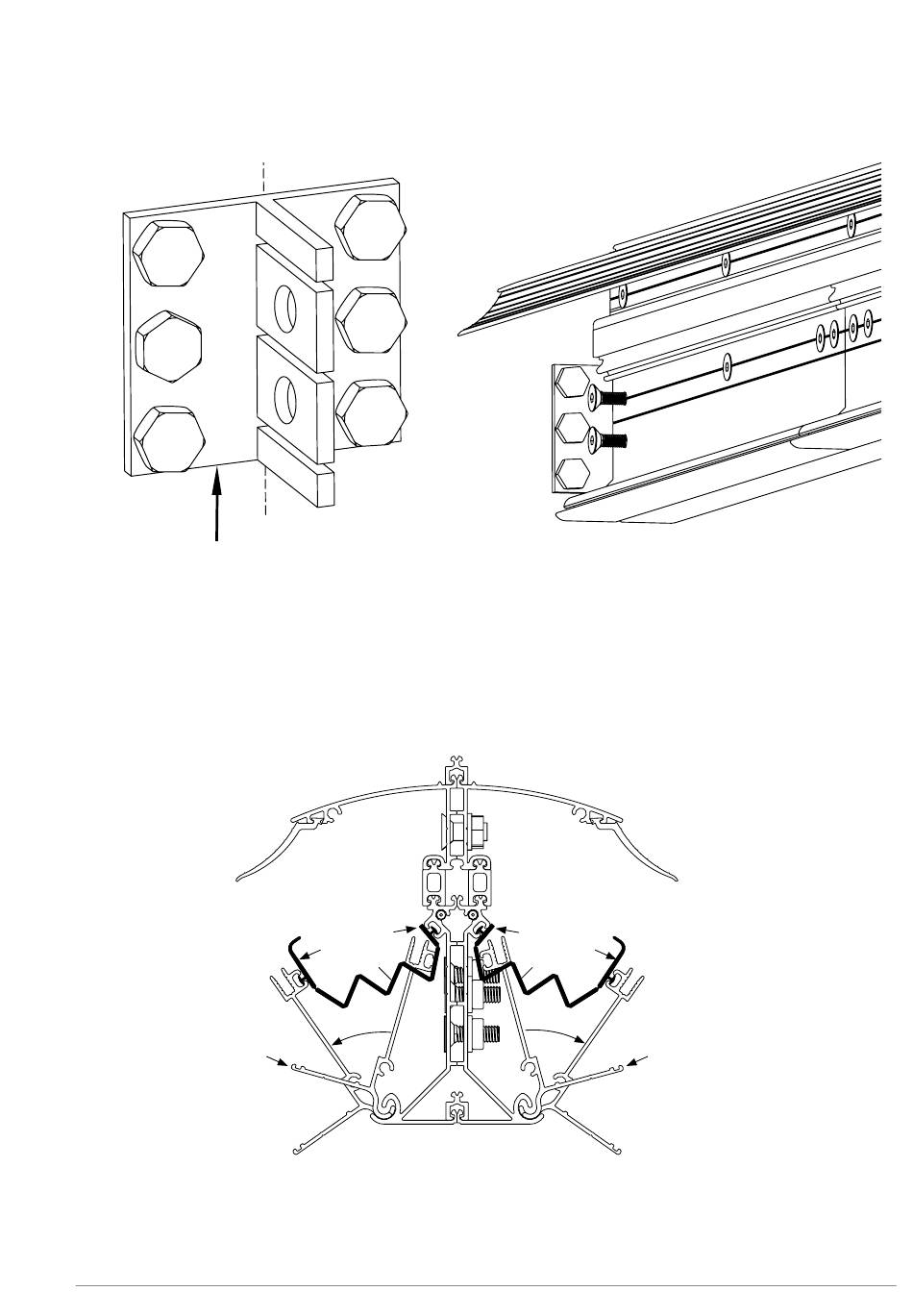

Monteer nu de nokconsole NCZ tegen de muur. Controleer
of de ondergrond en de muren waarin verankerd wordt voldo-
ende draagkrachtig zijn. De installateur dient zelf te oordelen
welk bevestigingsmateriaal geschikt is voor de belasting en de
ondergrond waarin bevestigd wordt. Bij twijfel raden wij aan om
contact op te nemen met uw leverancier van het fixatiemateriaal
of een gespecialiseerd studiebureau.
Monteer de scharnierprofielen S1 of S2 in de onderste muurprofielen MB (1). Afhankelijk van de hellingshoek (2) moet u mogelijks op
het uiteinde van het scharnier het bovenste deel wegzagen, zodat het scharnierprofiel niet gehinderd wordt door de nokconsole. Bij
een thermisch onderbroken Climax zadeldak wordt de rubber C11CX aan beide zijden (3) gemonteerd tussen het muurprofiel en het
scharnierprofiel.
42/60
N_MH_Montagehandleiding_Skylux_Climax_Panorama
3
3
C11CX
2
1
Schuif het samengestelde nokprofiel op de nokconsole NCZ en
veranker deze met 2 BMR bevestingssets. Ondersteun het nok-
profiel tot de montage van het dak voltooid is.
3
3'
C11CX
2'
1
09/09/2021
