BIJLAGE D — PROBLEMEN MET ECHO OPLOSSEN
Het AcQMap-systeem is zo geconfigureerd dat er een optimale balans is tussen de gevoelige
detectie van gereflecteerde akoestische signalen vanaf het kameroppervlak en het negeren van
ruis die de nauwkeurigheid van de gemeten afstand tot het oppervlak zou kunnen beïnvloeden.
Het kan echter niet worden voorkomen dat het gedrag en de interactie van de kanalen van het
AcQMap-systeem en de omvormers van de AcQMap-katheter in onbalans zijn en voor constante
of intermitterende afstandsmeetfouten zorgen. Voor het maken van een nauwkeurige anatomie
is het daarom van cruciaal belang dat een goede identificatie van deze kanalen plaatsvindt en
de bijbehorende afstandsmeetresultaten van de oppervlakreconstructie worden losgekoppeld.
Hieronder staat een aantal stappen voor het oplossen van problemen en voorbeelden van
echogegevens die van pas kunnen komen bij een juiste identificatie van feilbare echokanalen.
De functionaliteit van echokanalen wordt beoordeeld in het histogram Echo in het venster
Livesignalen. (
Afbeelding D-1
Op de x-as van het histogram is het bereik (mm) weergegeven, waarbij de streepjes intervallen
van 20 mm aangeven. De bereiken zijn onderverdeeld in stappen van 1 mm. Op de y-as van
het histogram is het aantal gegevens binnen iedere bereikklasse weergegeven. De gegevens die
in de histogrammen zijn weergegeven, corresponderen met de gegevens binnen een opgegeven
tijdsinterval van één omvormer. Het monsterinterval kan door de gebruiker worden ingesteld op
oneindig of op 1, 3 of 10 seconden.
De eenheden en markeringen op de y-as worden niet weergegeven, omdat de y-schaling tussen
plots afzonderlijk of op basis van splines of de volledige katheter kan worden geconfigureerd.
OPMERKING: In de oppervlakreconstructie worden alle gemeten bereiken die binnen
de minimum- en maximumverwerpingsintervallen vallen, als geldige gegevens
geïnterpreteerd. Een echo-omvormer die geen bereikgegevens rapporteert, heeft dan ook
de voorkeur boven een omvormer die onvolmaakte bereikgegevens rapporteert.
Gebruiksaanwijzing AcQMap-beeldvormings- en mappingsysteem met hoge resolutie
).

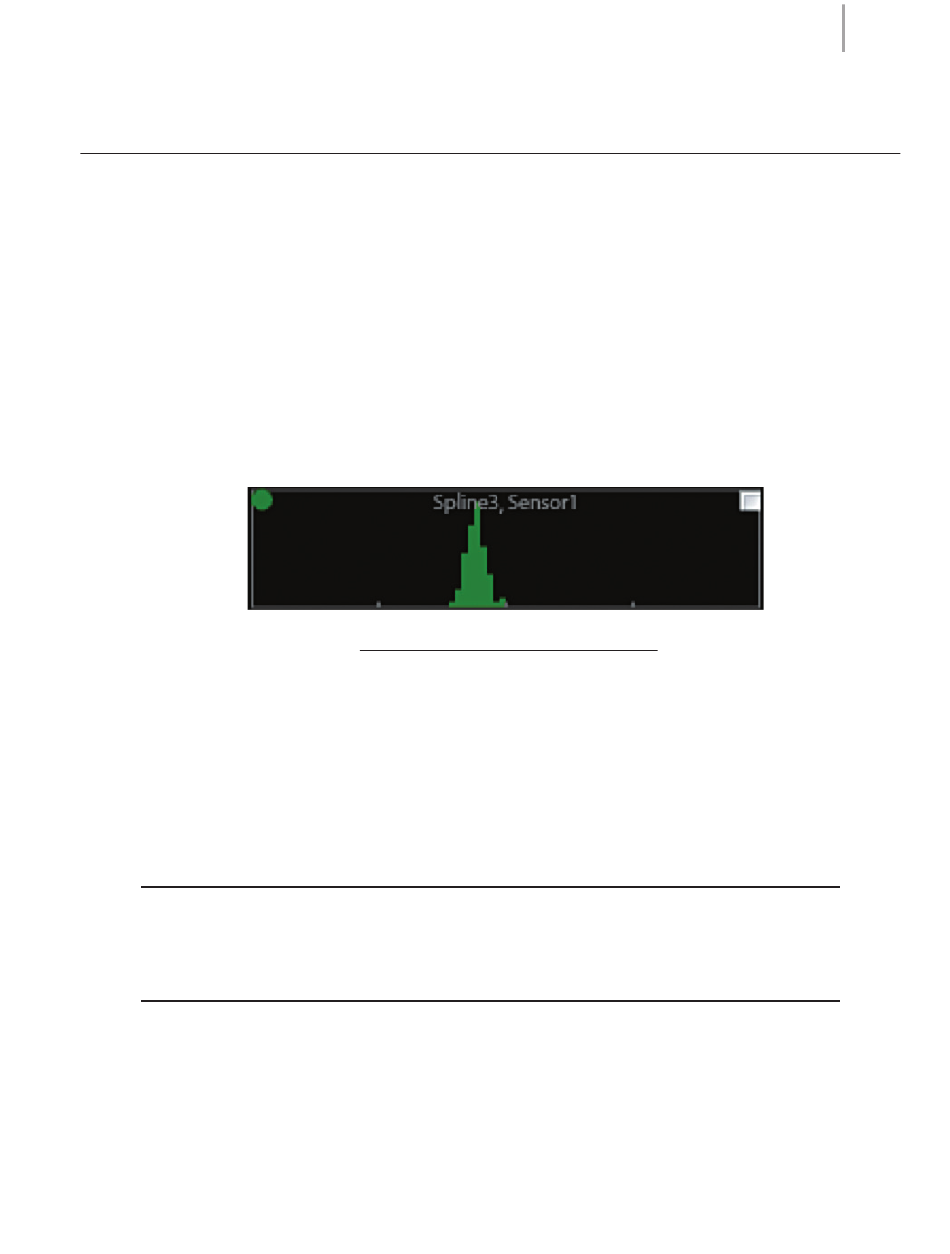

Afbeelding D-1. Echohistogramplot voor spline 3, sensor 1.
