VI
Gebruiksaanwijzing AcQMap-beeldvormings- en mappingsysteem met hoge resolutie

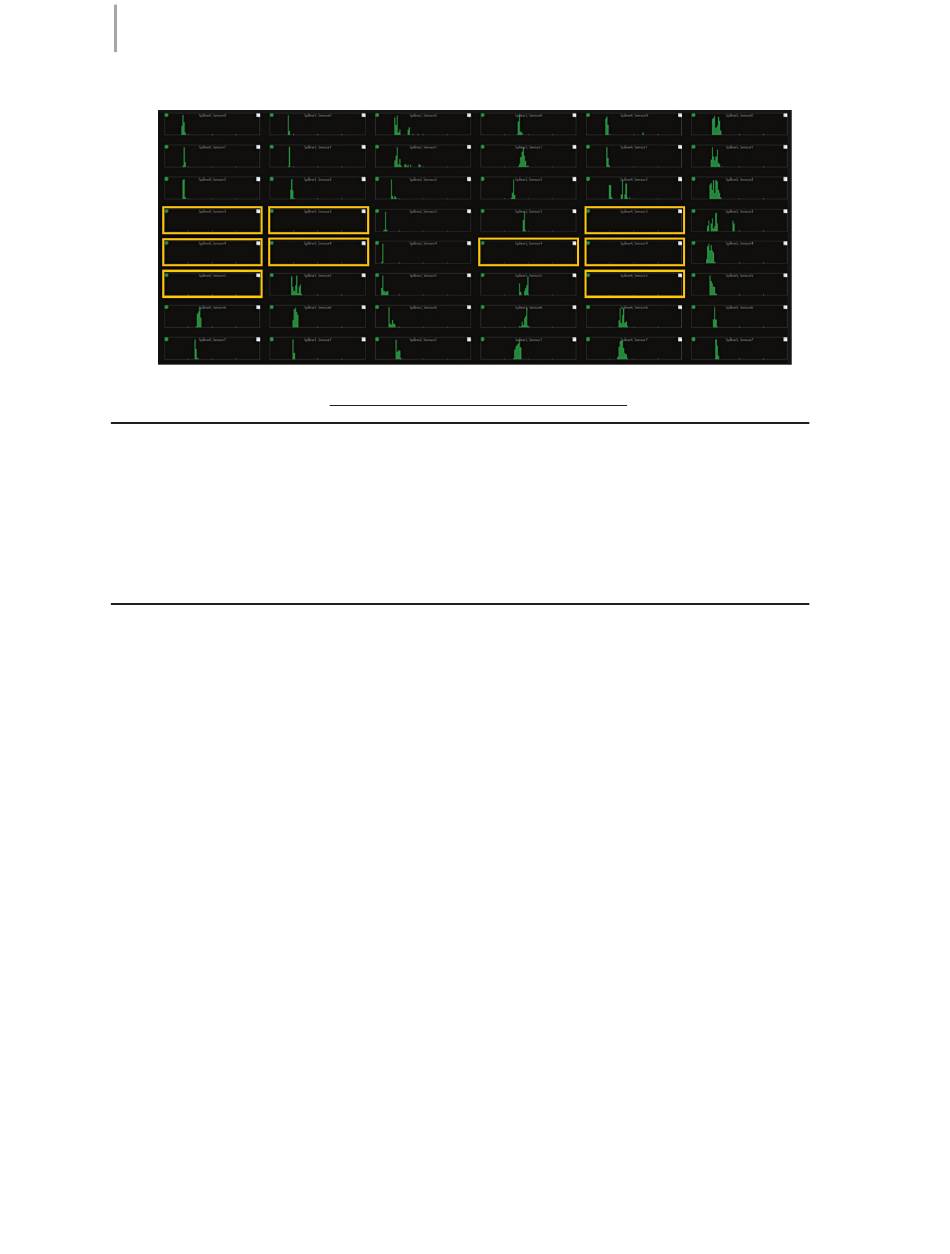

Afbeelding D-2. Echo-omvormers die geen bereikgegevens rapporteren.
OPMERKING: Akoestische detectie van het kameroppervlak is van vele factoren
afhankelijk, waaronder bereik, invalshoek, reflecteerbaarheid, beweging etc. In een
in-vivosituatie reflecteren de gebieden van het kameroppervlak niet allemaal gelijkmatig.
Sommige structuren zullen altijd lastiger op beeld vast te leggen zijn (bijv. longaders,
hartoren etc.), terwijl andere onregelmatig zullen worden gedetecteerd (bijv. BHA/OHA,
kleppen etc.). Bij de beoordeling van de functionaliteit van de echokanalen moet rekening
worden gehouden met mogelijke anatomische structuren.
De volgende procedure wordt aanbevolen voor echobeoordeling:
1. Plaats de AcQMap-katheter bij het midden van de kamer van interesse en zorg ervoor
dat de omvormers zo min mogelijk met het oppervlak van de kamer in aanraking komen.
2. Observeer de histogramplots gedurende enkele seconden vanuit een statische positie.
De histogramplots laten een voorbeeld zien van een volledig functionele set echo-
omvormers voor een AcQMap-katheter in een statische in-vivopositie.
