HOOFDSTUK 5 — HET ACQMAP-SYSTEEM INSTALLEREN EN INSTELLEN
5.1. — Het AcQMap-systeem installeren
WAARSCHUWING: Laat transportverpakkingen verzegeld totdat hiertoe opgeleid
personeel van Acutus Medical langskomt om het AcQMap-systeem te installeren.
1. Personeel van Acutus Medical zal het AcQMap-systeem uitpakken en installeren.
2. Personeel van Acutus Medical zal het AcQMap-systeem voorafgaand aan klinisch gebruik
inspecteren op beschadigingen en testen.
5.1.1. — Aansluitingen op het AcQMap-systeem
Raadpleeg
afbeelding 5-1
Lokalisatie-elektroden en analoge aarde
AcQMap-katheter
geplaatst in RA/LA
ECG-elektroden
Hulpkatheters
(SC, circulatie)
1. Sluit de AcQMap-console met behulp van de AcQMap-werkstationkabel aan op het
AcQMap-werkstation.
2. Sluit de AcQMap-console aan op de meegeleverde UPS met behulp van de korte
wisselstroomkabel. Sluit de UPS aan op een geaard stopcontact.
3. Schakel de UPS in door de AAN/UIT-schakelaar op het voorpaneel ingedrukt te houden
tot het wisselstroomsymbool gaat branden.
Gebruiksaanwijzing AcQMap-beeldvormings- en mappingsysteem met hoge resolutie
tot en met
afbeelding 5-4
Patiënt
Ablatie-interface
Ablatie-
katheter
Elektrische
referentie

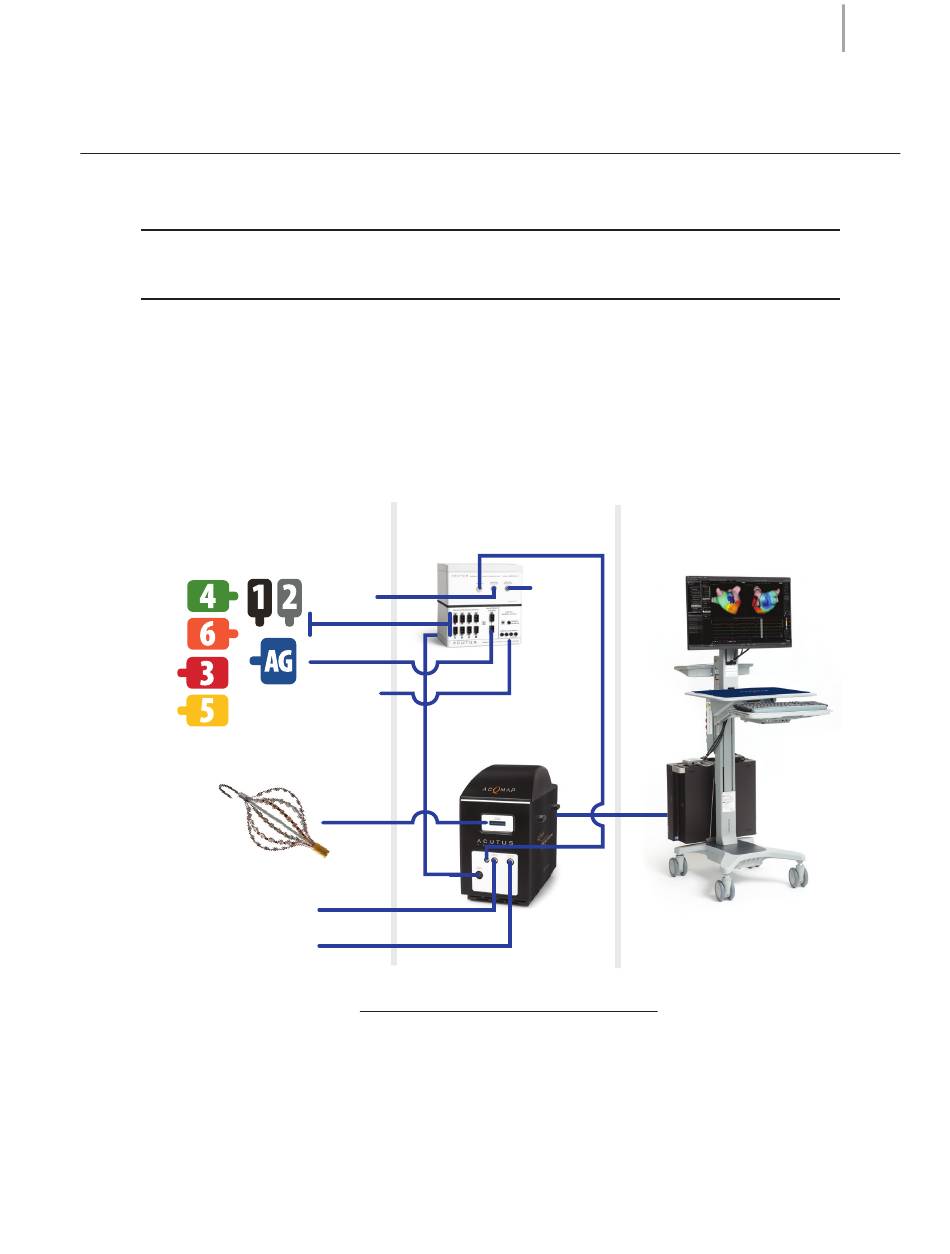

Afbeelding 5-1. Aansluitingen op het AcQMap-systeem.
wanneer u de volgende stappen uitvoert.
Aan het bed
Ablatie-
generator
AcQMap-console
Gebruikersinterface
AcQMap-werkstation
19
