Gebruiksaanwijzing AcQMap-beeldvormings- en mappingsysteem met hoge resolutie
9.5. — De functie Beeld snijden
De functie Beeld snijden verwijdert een gedeelte van de oppervlakte-anatomie om zo de
binnenkant van het kameroppervlak te kunnen bekijken. De functie Beeld snijden is alleen
beschikbaar in het venster Acquisitie.
1. Selecteer de weergave in de linker of rechter 3D-weergave waaruit het beeld van de
oppervlakte-anatomie gesneden moet worden. In elke weergavepoort kunnen
verschillende weergaven worden gesneden.

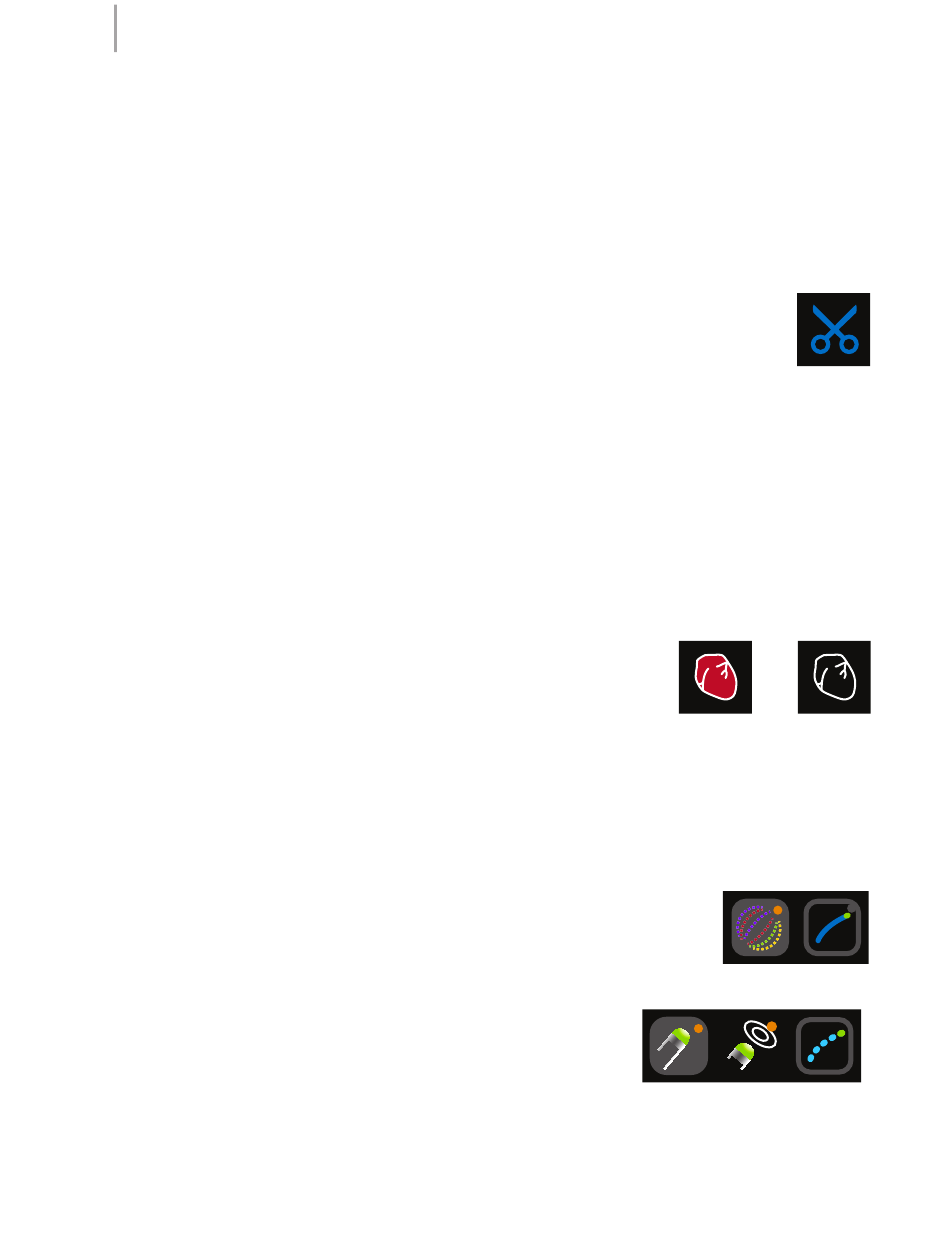

2. Klik op het snelkoppelingspictogram voor Beeld snijden. Er zal een initiële
transversale, vlakke oppervlaktesnede worden gemaakt.
3. Klik met de linkermuisknop op het blauwe kader en houd de muisknop
ingedrukt om de weergave te draaien en zo de interne aspecten te kunnen
bekijken. Een wit symbool met pijlen in vier richtingen geeft aan dat de weergave gedraaid
kan worden.
4. Klik met de rechtermuisknop op het blauwe kader, om het beeld van de oppervlaktesnede
aan te passen. Het kader zal groen worden waardoor het beeld van de oppervlaktesnede
aangepast kan worden in de geselecteerde weergave.
5. Houd de rechtermuisknop ingedrukt op een van de gouden hoeken, om de hoek van de
vlakke oppervlaktesnede aan te passen. De hoek wordt groen waardoor het beeld bewogen
kan worden om zo de hoek van de vlakke oppervlaktesnede groter of kleiner te maken.
Door de rechtermuisknop los te laten, wordt de huidige hoek
van de vlakke oppervlaktesnede vastgezet.
6. Klik op het pictogram Weggesneden oppervlak weergeven/
verbergen, om het gedeelte van de anatomie dat is weggesneden
te zien. De anatomie en markeringen worden aan de zijkant van
het gesneden beeld getoond door middel van de pijlpunt in de
gouden hoeken.
9.6. — 3D-instellingen – Weergave van kathetersilhouet
Wanneer gedetecteerde katheters zich in of achter de oppervlakte-anatomie
bevinden, verschijnt er een silhouet van de katheter dat ingeschakeld kan
worden om de locatie van de katheter in beeld te brengen. De functie
Kathetersilhouet is beschikbaar via de vensters Acquisitie, Golfvormen en
Kaarten. Alle gedetecteerde hulpkatheters en de AcQMap-katheter kunnen
via een silhouet weergegeven worden.
Om de functie Kathetersilhouet te openen, beweegt u de muis
over ofwel de snelkoppeling voor de AcQMap-katheter of de
pictogrammen voor een van de hulpkatheters (Aux1, Aux2, Aux3-
Abl). Klik op de katheter die aan de rechterkant verschijnt, om het
silhouet voor de geselecteerde katheter in te schakelen. Een silhouet
van de geselecteerde katheter wordt zichtbaar binnen de oppervlakte-anatomie.
Beeld snijden
Weggesneden
Weggesneden
oppervlak
oppervlak
verbergen
weergeven
Silhouet AcQMap
3
Silhouet hulpkatheter
