70
Gebruiksaanwijzing AcQMap-beeldvormings- en mappingsysteem met hoge resolutie
Klik op het pictogram Punten verzamelen om te starten met het verzamelen van gegevens.
Verplaats de katheter binnen de aderstructuur om punten te verzamelen. Als Voorbeeld ader is
geselecteerd, is de aderstructuur zichtbaar terwijl deze wordt opgebouwd.

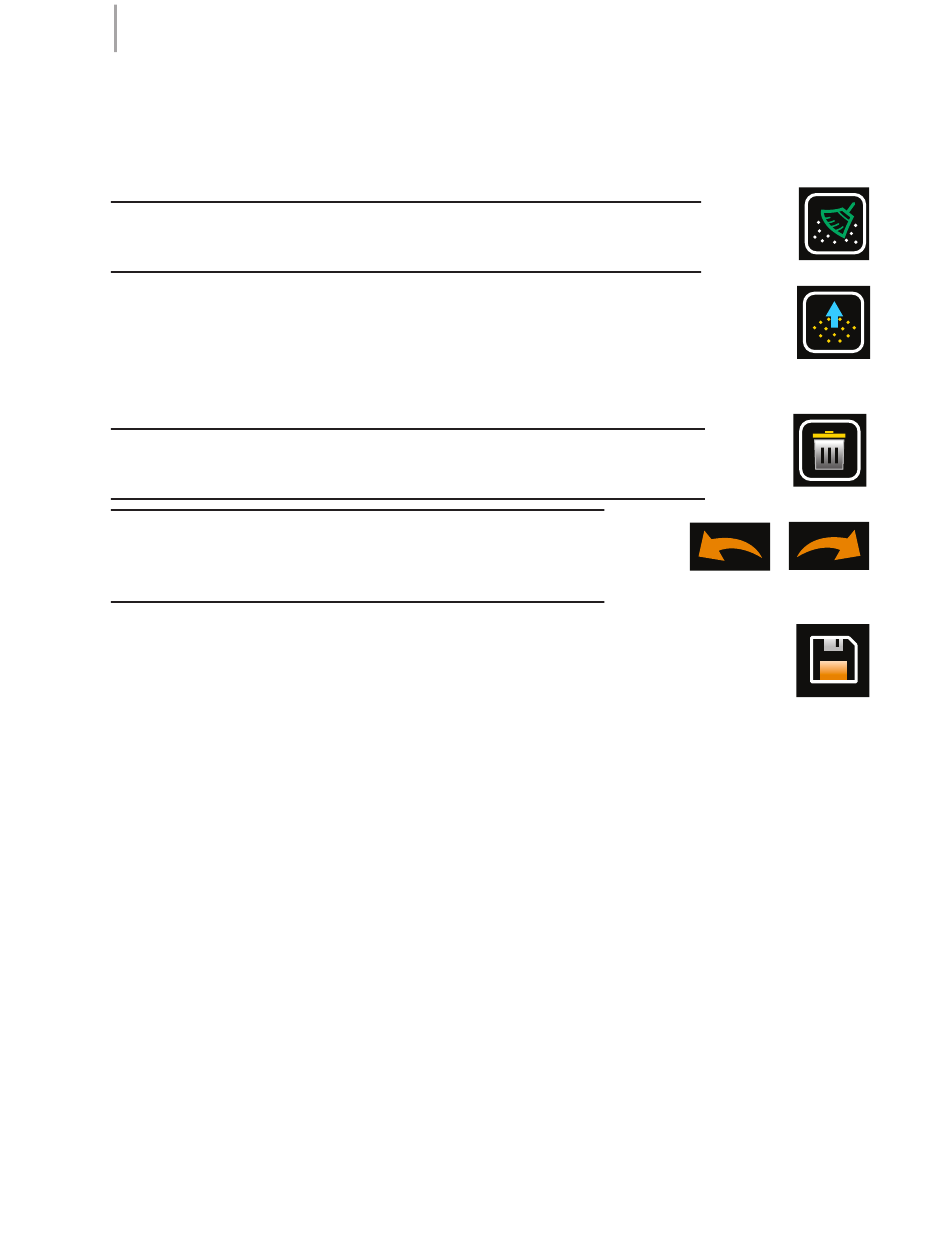

OPMERKING: Zodra een puntenwolk is gemaakt, kan deze worden gewist door op
de knop Wissen te drukken
Klik op het pictogram Punten verzamelen om te stoppen met het verzamelen van
gegevens. Er is een wisfunctie beschikbaar om punten van de puntenwolk weg te
halen.
Klik op het pictogram Aderstructuur opbouwen om de definitieve aderstructuur
(gerasterd en afgevlakt) op te bouwen.
OPMERKING: Elke nieuwe structuur kan worden verwijderd door op het pictogram
Verwijderen te klikken.
OPMERKING: Elke stap kan ongedaan worden gemaakt of
opnieuw worden uitgevoerd door op respectievelijk de knop
Ongedaan maken of Opnieuw uitvoeren te klikken.
Klik op het pictogram Opslaan om de aderstructuur op te slaan. Herhaal het proces
totdat alle aderstructuren zijn toegevoegd.
Selecteer Bestaand oppervlak om het proces te voltooien.
10.7.2. — Met visuele begeleiding
De methode Met visuele begeleiding is een handmatige methode die een aderachtige structuur
toevoegt aan de huidige anatomie. Als leidraad voor het plaatsen van de aderstructuur kunnen
echopunten die eerder zijn verzameld tijdens de anatomieacquisitie, worden weergegeven.
Selecteer in het venster Oppervlak in gebruik Met visuele begeleiding.
Selecteer Echopunten weergeven om de eerder verzamelde echopunten weer te geven.
Het wordt aanbevolen om de anatomie te draaien, zodat het ostium van de ader direct naar de
gebruiker toe gericht is. (
Afbeelding 10-1, paneel A
)
Wissen
Aderstructuur
opbouwen
Verwijderen
Opnieuw
Ongedaan
uitvoeren
maken
Opslaan
