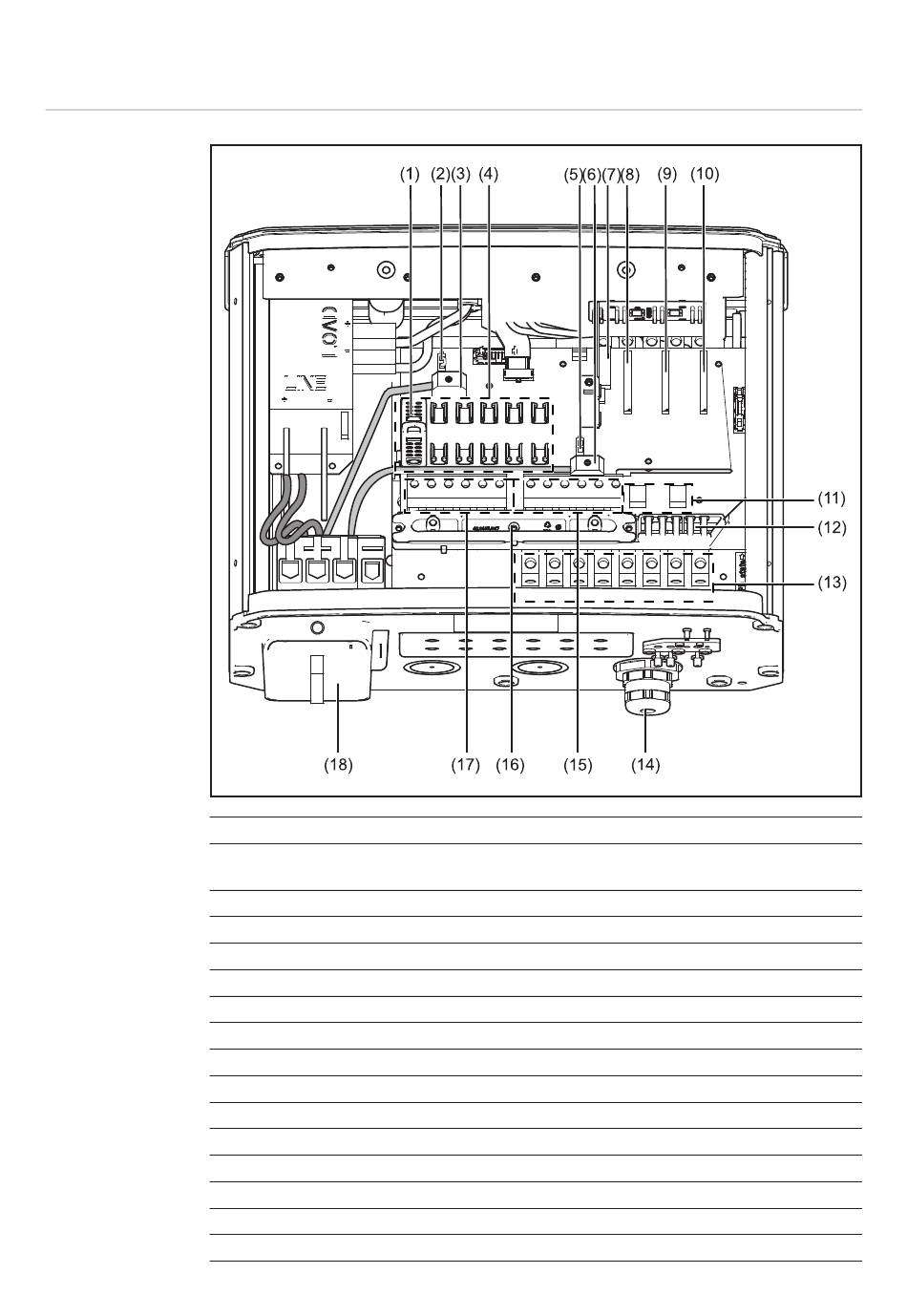

Aansluitmogelijkheden van de Fronius IG Plus
Aansluitmogelijk-
heden van de Fro-
nius IG Plus
Nr.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
22
Beschrijving
Kap van zekeringen (6 x voor stringzekeringen, 1 x voor de zekering van de aar-
ding van de solarmodule)
Jumper-aansluiting SMON
DC+ hoofdschakelaarkabel
6 DC+ zekeringhouder
Jumper-aansluiting SMOFF
DC- hoofdschakelaarkabel
Kaart voor Setup landen (IG-Brain)
vrij slot voor optionele kaart
vrij slot voor tweede optionele kaart
vrij slot voor derde optionele kaart
Zekeringhouder voor aarding solarmodule
Trekontlasting voor kabel van kaart
Aansluitklemmen aan AC-zijde
Metrische draad M32 of M40 (AC aansluiting)
6 DC- aansluitklemmen
