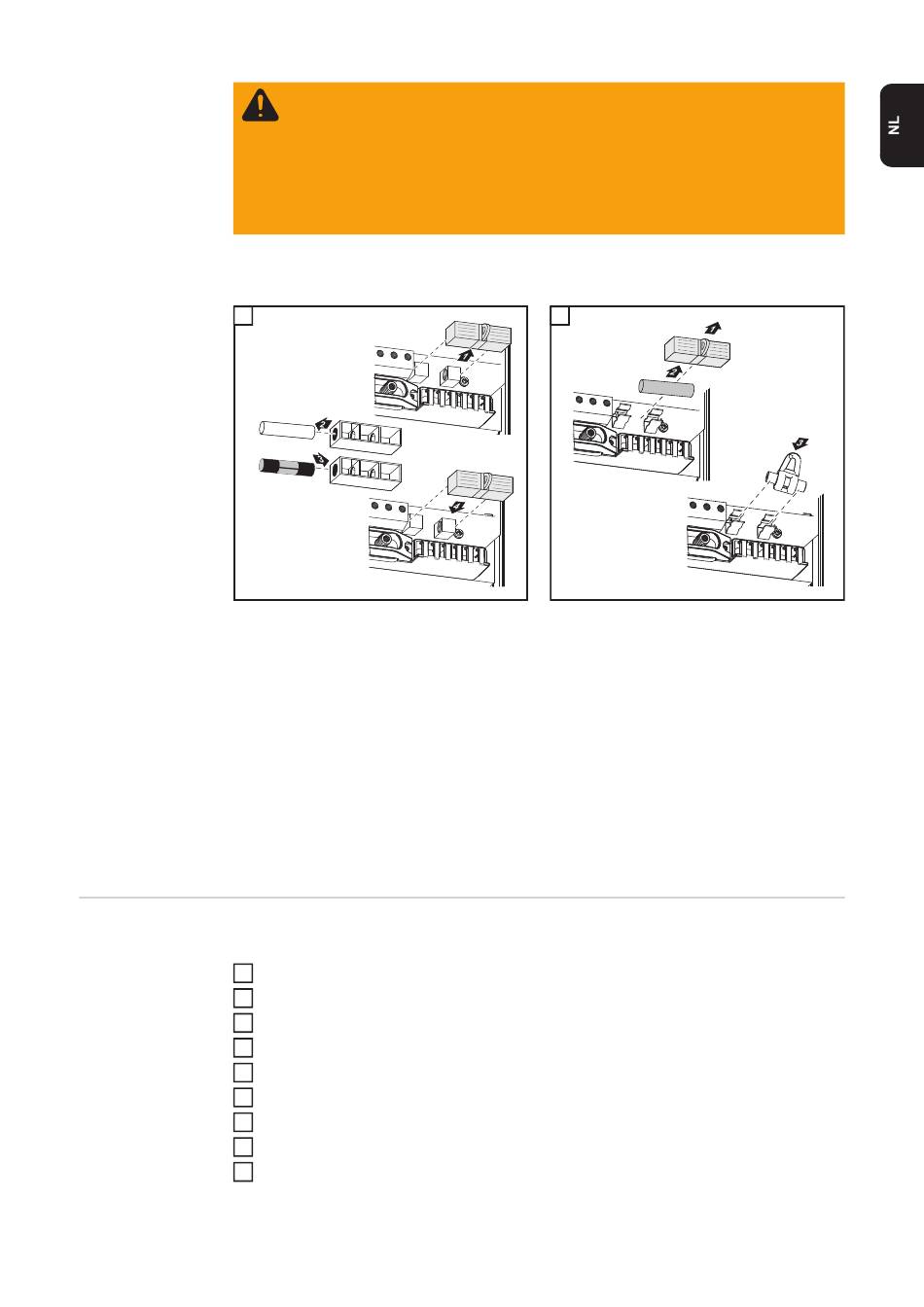

Zekering aanbrengen:
1
1
*)
Voor het aarden van de solarmodule raadt
Fronius een zekering van 1 A en een af-
meting van 10 x 38 mm aan.
Door het aanbrengen van de zekering is
de solarmodule via de pluspool geaard.
Fronius IG Plus
Procedure wanneer de inverter voor onderhoudswerkzaamheden moet worden geopend:
voor onderhouds-
werkzaamheden
1
openen
2
3
4
5
6
7
8
9
WAARSCHUWING! Een elektrische schok kan dodelijk zijn. Gevaar door ge-
lijkstroomspanning van de solarmodules. De zekeringkappen dienen slechts als
hulp bij de montage en bieden geen bescherming tegen aanraken.
De DC hoofdschakelaar dient uitsluitend voor het stroomloos schakelen van het
vermogensdeel. Bij uitgeschakelde DC hoofdschakelaar wordt de aarding van de
solarmodule via de minpool zoals eerder in stand gehouden. DC+ en DC- in geen
geval aanraken.
*)
Kunststof pen, standaard meege-
leverd met de inverter
AC- en DC-zijde van de inverter spanningvrij schakelen
Aansluitgedeelte openen
DC hoofdschakelaar uitschakelen
Ontlaadtijd van de condensatoren afwachten (5 minuten)
Afdekplaten verwijderen
Indien aanwezig, zekering voor de aarding van de solarmodule verwijderen
Indien aanwezig, strengzekeringen verwijderen
DC kabel loskoppelen
AC kabel loskoppelen
Optie 'Grounding Kit 100 kOhm' aan-
brengen:
1
1
*)
*)
Standaard zekeringhouder met
kunststof pen verwijderen
Optie 'Grounding Kit 100 kOhm' uitslui-
tend compleet met kunststof schaal in de
zekeringhouder aanbrengen
Door het aanbrengen van de optie 'Groun-
ding Kit 100 kOhm' is de solarmodule via
de pluspool door middel van een
hoogohmige weerstand geaard.
65
