Solarmodule-aarding op de pluspool bij de Fronius
IG Plus
Algemeen
Vele fabrikanten van solarmodules schrijven de aarding van de solarmodule voor.
BELANGRIJK! Bij voorgeschreven aarding van de solarmodule met de volgende punten
rekening houden:
-
-
Solarmodule-aar-
ding op de plus-
pool
Solarmodule-aar-
In de Fronius IG Plus bestaat de mogelijkheid de solarmodule via een zekering of een
ding op de plus-
hoogohmige weerstand te aarden.
pool bij de
Fronius IG Plus
de informatie van de fabrikant van de solarmodule met betrekking tot de polariteit en
de vereiste soort aarding van de solarmodule
nationale bepalingen
(1)
(2)
DC+
=
=
(3)
~
~
DC-
WAARSCHUWING! Een elektrische schok kan dodelijk zijn. Gevaar voor een
elektrische schok door onjuiste of ontoereikende solarmodule-aarding.
Om aan IEC 62109-2 te voldoen, mag een door de solarmodulefabrikant voorge-
schreven solarmodule-aarding in de inverter uitsluitend via de aangegeven zeke-
ring of de hoogohmige weerstand 'Grounding Kit 100 kOhm' plaatsvinden.

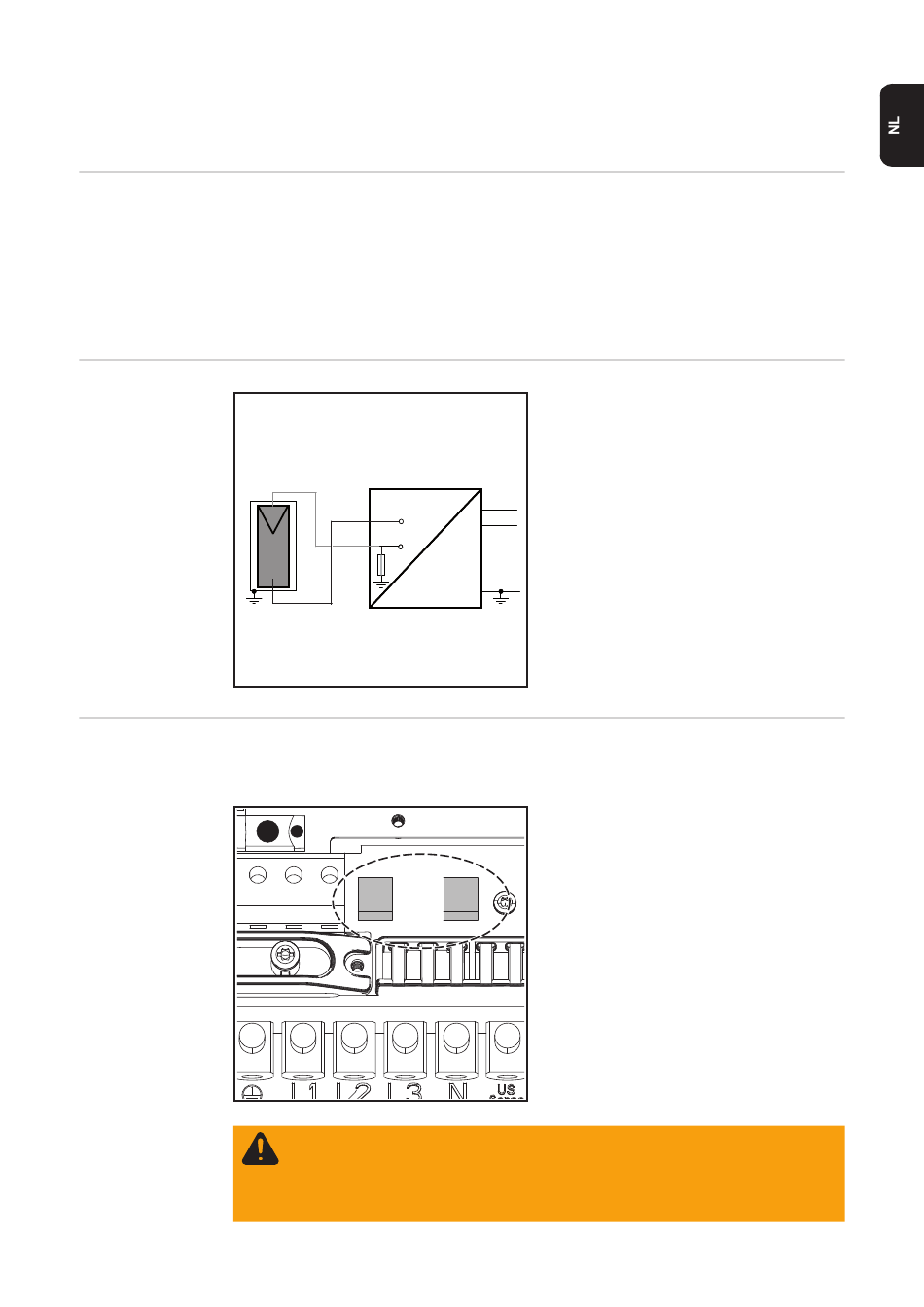

Voorbeeld:
solarmodule-aarding op de pluspool met
zekering of hoogohmige weerstand:
(1)
Solarmodule
(2)
Inverter
L
(3)
Zekering / hoogohmige weerstand
N
PE
Zekeringhouder voor de aarding van de so-
larmodule op de Fronius IG Plus
Voor het aarden van de solarmodule raadt
Fronius een zekering van 1 A en een afme-
ting van 10 x 38 mm aan.
Voor de solarmodule-aarding met behulp
van een hoogohmige weerstand raadt Fro-
nius uitsluitend de optie 'Grounding Kit 100
kOhm' aan.
