Fronius IG Plus monteren

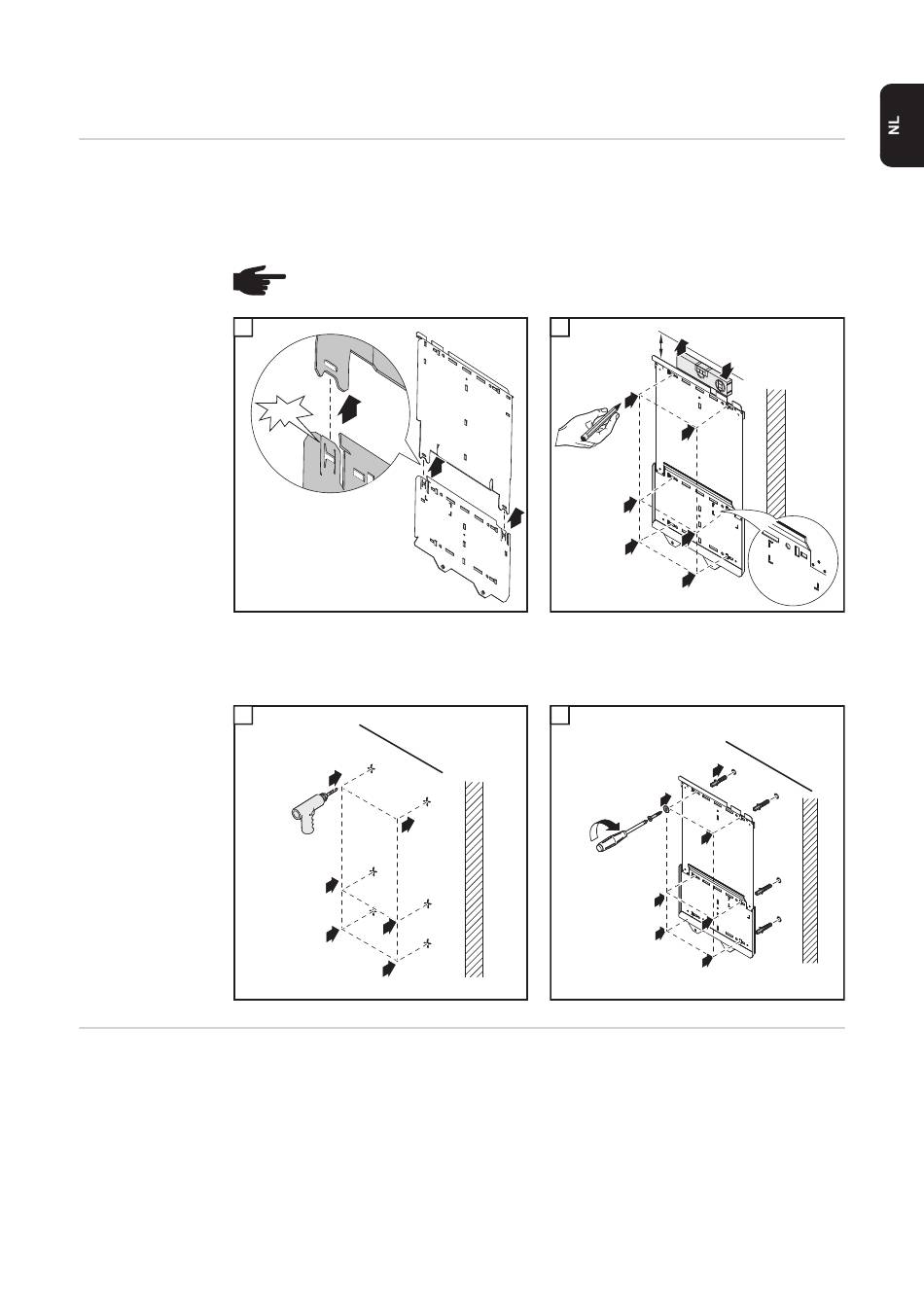

Muursteun mon-
BELANGRIJK! Afhankelijk van de ondergrond zijn diverse pluggen en schroeven voor de
teren
montage van de wandsteunen nodig. Pluggen en schroeven behoren echter niet tot de le-
veringsomvang van de inverter. De monteur is voor de juiste keuze van passende pluggen
en schroeven zelf verantwoordelijk.
1
1
BELANGRIJK! De wandsteun zo monteren, dat de displaymarkering (*) op de wandsteun
zich op ooghoogte bevindt.
1
3
Fronius IG Plus
Voor het optillen van het aansluitgedeelte en het vermogensdeel adviseert Fronius het ge-
optillen
bruik van in de handel verkrijgbare hevels voor gladde oppervlakken.
BELANGRIJK!
-
-
-
OPMERKING! De Fronius IG Plus is uitsluitend voor loodrechte montage tegen
de muur geschikt.
"click"
"click"
1
1
2 2
3
4
5
6
De hevels moeten geschikt zijn voor het gewicht van het aansluitgedeelte en het ver-
mogensdeel.
Neem de veiligheidsaanwijzingen van de fabrikant van de hevels in acht.
Bij de inverter worden geen hevels meegeleverd.
2
2
min. 50 mm
1
min. 2 in.
2
3
4
1
5
6
7
2
4
2
4
6
1
(*)
6 x
1
2 3
5
7
