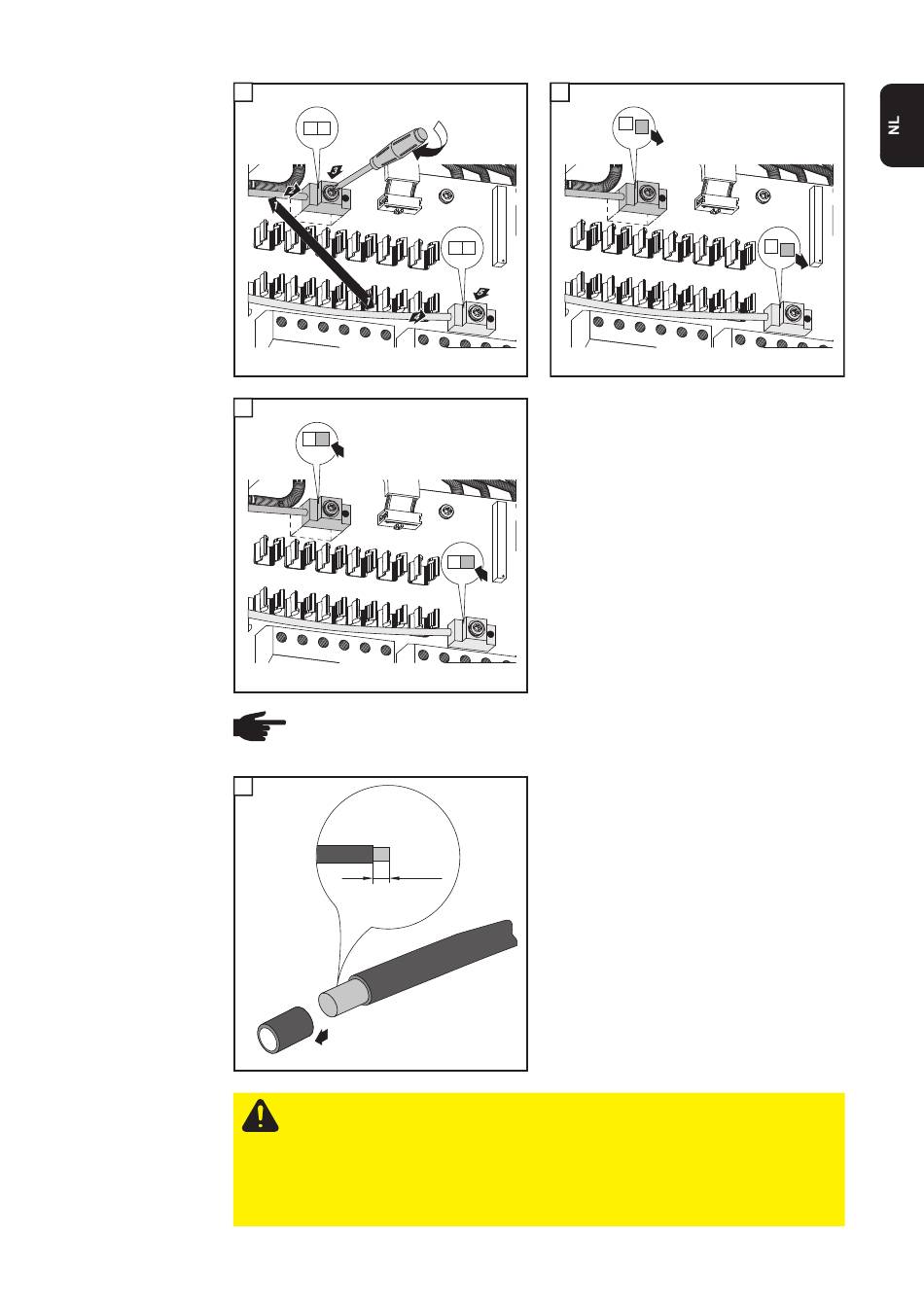

OPMERKING! Fijnaderige kabels tot kabelklasse 5 kunnen zonder hulzen op de
aansluitklemmen aan DC-zijde worden aangesloten.
1
8
10 mm
1
VOORZICHTIG! Risico op beschadiging van de inverter door overbelasting.
-
Sluit maximaal 20 A aan op elke afzonderlijke gelijkstroomaansluitklem.
-
Sluit de DC+ kabel aan op het rechter aansluitblokje van de gelijkstroomaan-
sluitklem van de wisselrichter
-
Sluit de DC- kabel aan op het linker aansluitblokje van de gelijkstroomaansl-
uitklem van de inverter
-
De omgekeerde polariteit overeenkomstig de stap 10 met (+) en (-) markeren
