Voorgestanste breukplaatsen bij de Fronius IG Plus
Algemeen
Bij de inverter zijn meerdere voorgestanste breukplaatsen van verschillende grootte aan-
gebracht. Na het uitbreken dienen de ontstane openingen voor het invoeren van diverse
kabels.

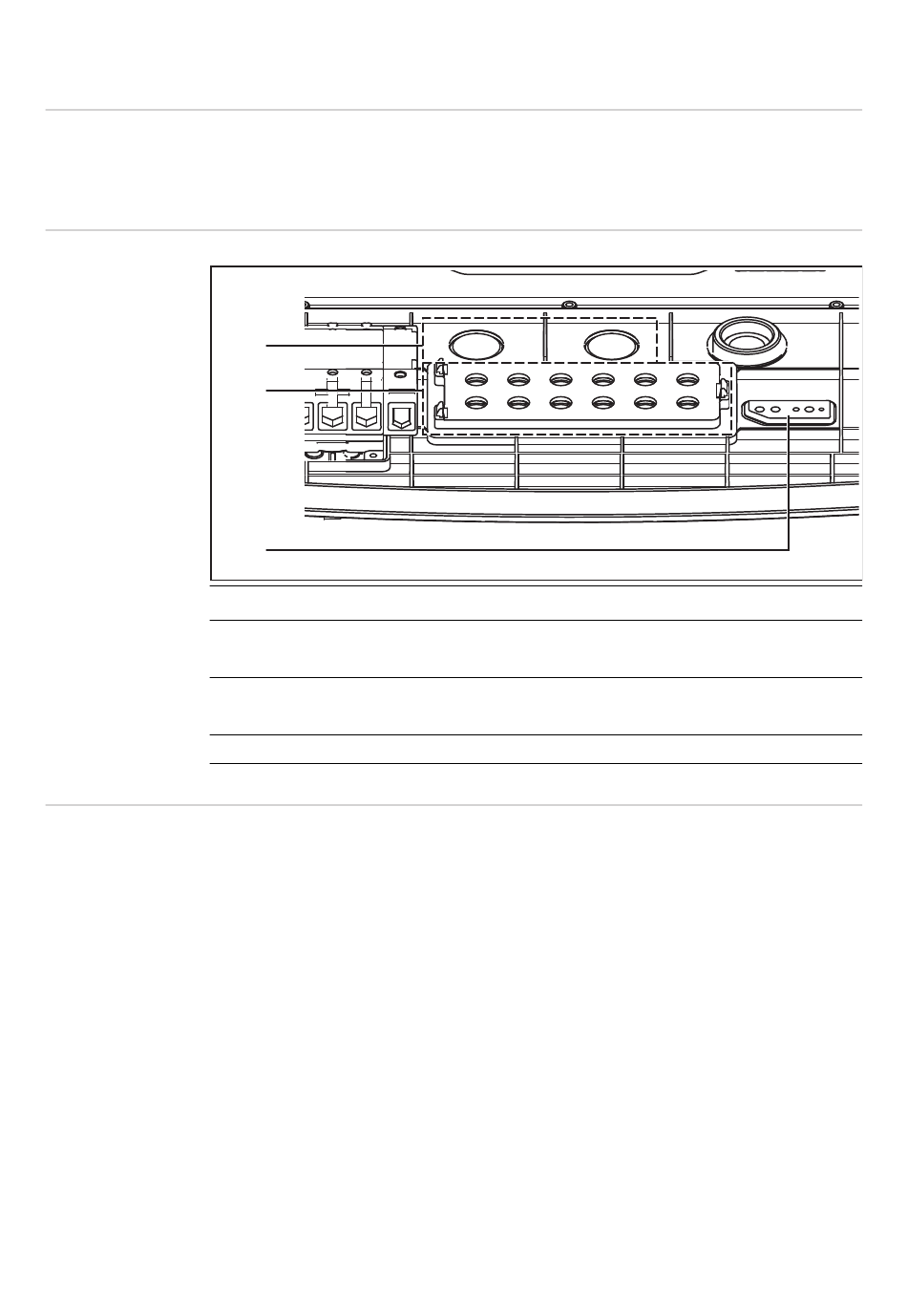

Voorgestanste
breukplaatsen
voor kabelingan-
gen bij de Fronius
IG Plus
Nr.
(1)
(2)
(3)
Uitbreken van
De breukplaatsen van kunststof evenals de grotere breukplaatsen van metaal alleen van
breukplaatsen
buiten naar binnen uitbreken.
De kleinere breukplaatsen van metaal van binnen naar buiten uitbreken.
Evenveel breukplaatsen uitbreken als kabels aanwezig zijn (bijv. voor 3 solarmodulestren-
gen 6 breukplaatsen uitbreken).
De breukplaatsen van kunststof zijn bovendien van centreergaten voorzien, zodat deze
eventueel ook kunnen worden opgeboord.
24
(1)
(2)
(3)
Beschrijving
2 kabelingangen voor metrische draad M32
(voor DC-kabel met een draaddoorsnede > 16 mm²)
12 kabelingangen voor 6 solarmodulestrings DC
(voor een kabeldiameter van 5 - 9,2 mm)
Afdichting (kabelingang voor kabel van kaart)
