5
13
Aanhaalmoment van de aansluitklem-
men:
1,2 - 1,5 Nm
Aanhaalmoment van de zeskantmoeren
op de aansluitverdeler:
max. 15 Nm
1
11
60

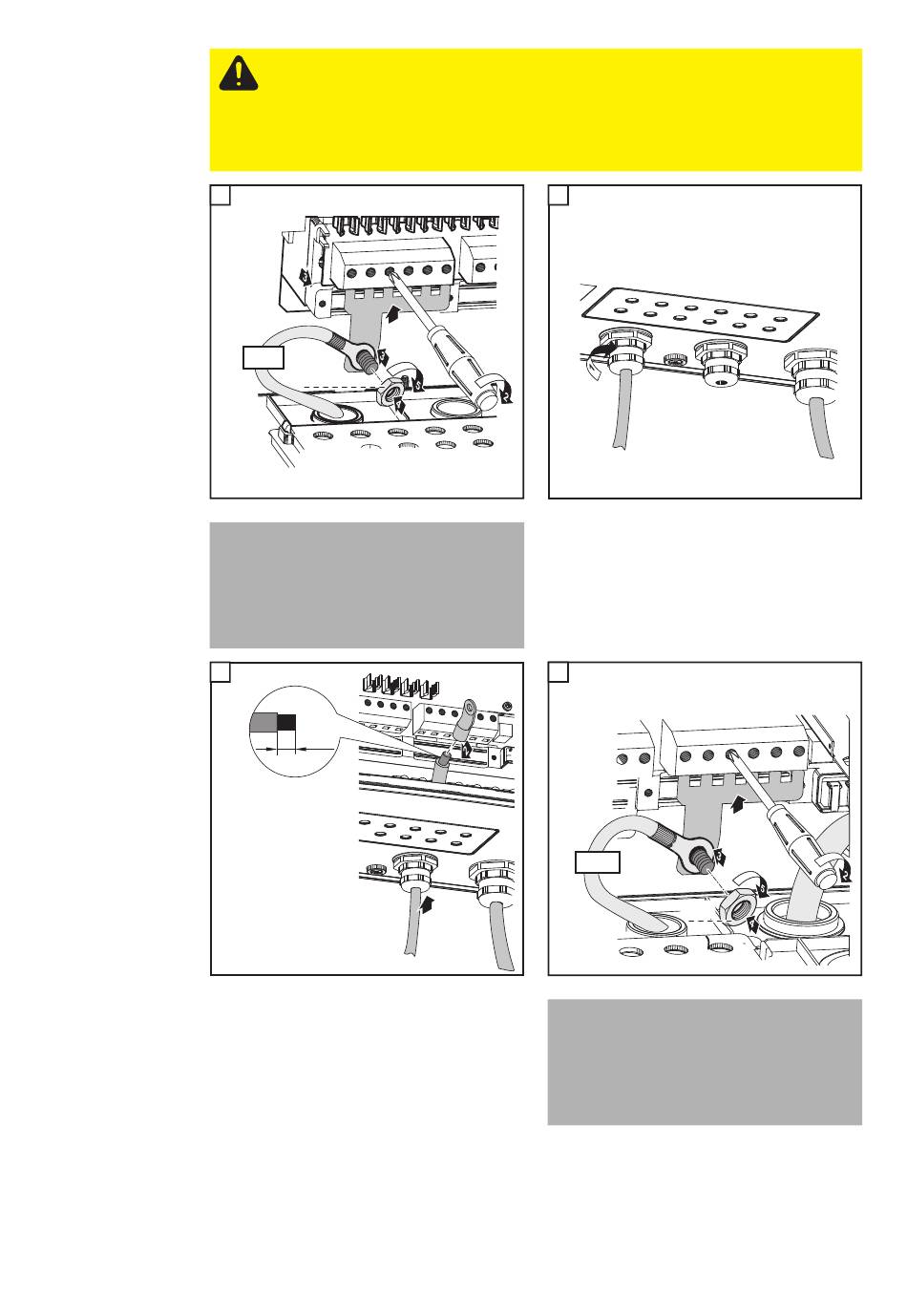

VOORZICHTIG! Risico op beschadiging van de inverter door overbelasting.
-
Sluit de DC+ kabel aan op het rechter aansluitblokje van de gelijkstroomaan-
sluitklem van de wisselrichter
-
Sluit de DC- kabel aan op het linker aansluitblokje van de gelijkstroomaansl-
uitklem van de inverter
-
De omgekeerde polariteit overeenkomstig de stap 14 met (+) en (-) markeren
1
DC-
M10
5 mm
DC+
6
14
6 x
2
12
DC+
1
AC
Aanhaalmoment van de aansluitklem-
men:
1,2 - 1,5 Nm
Aanhaalmoment van de zeskantmoeren
op de aansluitverdeler:
max. 15 Nm
DC-
1
M10
AC
6 x
