Pedalen aansluiten

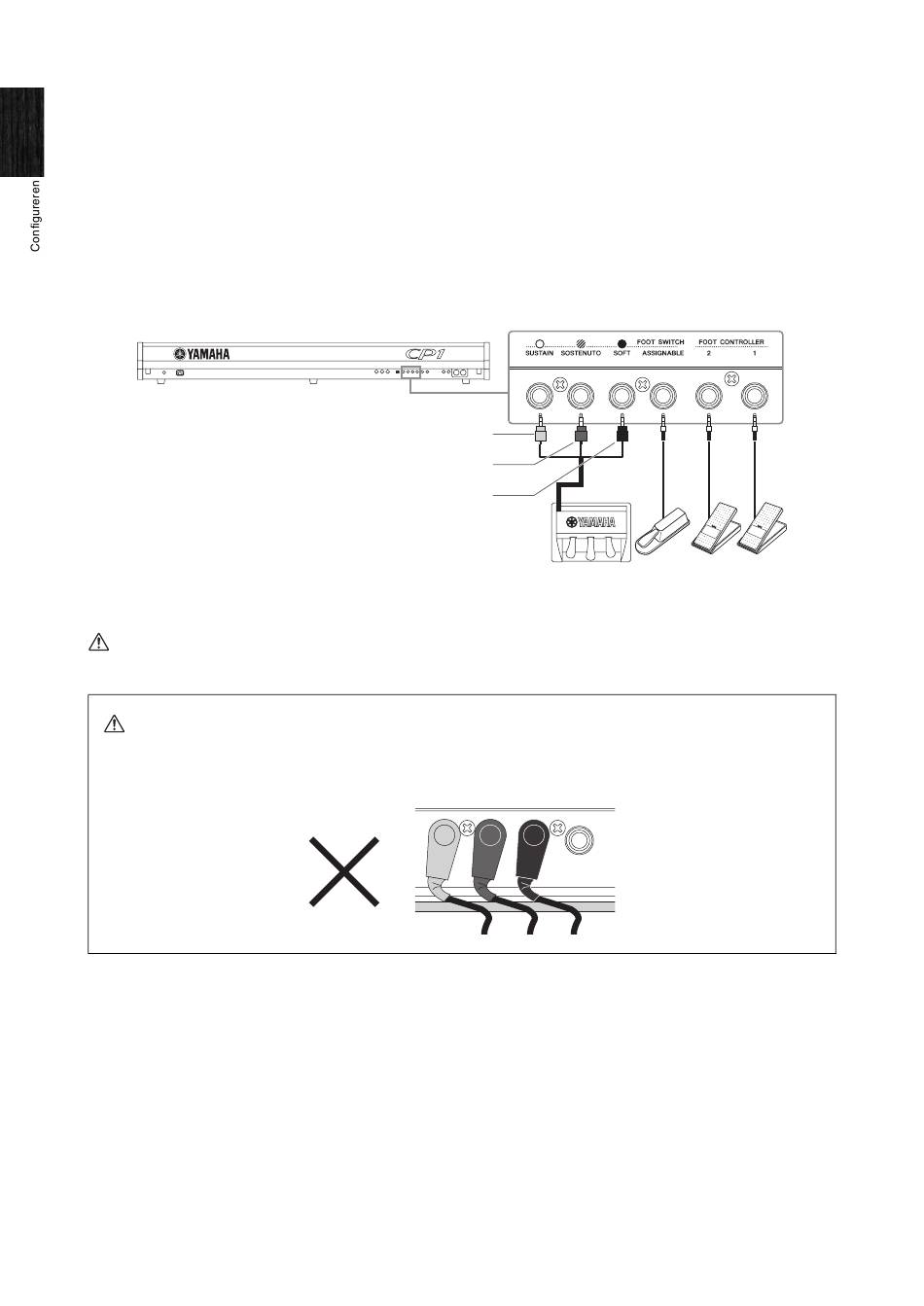

De pedalenconsole die bij de CP1 wordt geleverd, moet worden aangesloten via de [SUSTAIN]-, [SOSTENUTO]- en [SOFT]-

voetschakelaaraansluitingen op het achterpaneel. De drie stekkers van de console hebben een kleurcodering. De lichtgrijze

stekker moet worden aangesloten op het sustainpedaal (rechts), de donkergrijze stekker op het sostenutopedaal (midden)

en de zwarte stekker op het softpedaal (links). De lichtgrijze stekker moet dus worden aangesloten op de [SUSTAIN]-

voetschakelaaraansluiting, de donkergrijze stekker op de [SOSTENUTO]-voetschakelaaraansluiting en de zwarte stekker

op de [SOFT]-voetschakelaaraansluiting (die allemaal dezelfde kleurcodering hebben).

Om een reeks verschillende CP1-parameters op een intuïtieve manier te besturen, kan bovendien een optionele FC4-

of FC5-voetschakelaar worden aangesloten via de [ASSIGNABLE]-voetschakelaaraansluiting en kunnen optionele FC7-

of FC9-voetregelaars worden aangesloten via de [1]- en [2]-voetregelaaraansluitingen. Voor meer informatie over het

toewijzen van parameters aan deze voetschakelaar en voetregelaars, zie de beschrijving van de vierde pagina van het

scherm Common Settings (common-instellingen) (op pagina 54 hieronder).

OPMERKING

De [SUSTAIN]-voetschakelaaraansluiting kan ook worden gebruikt voor het aansluiten van een optioneel FC3-voetpedaal of een

optionele FC4- of FC5-voetschakelaar, terwijl de [SOSTENUTO]- EN [SOFT]-voetschakelaaraansluitingen ook kunnen worden gebruikt

om FC4- en FC5-voetschakelaars aan te sluiten.

LET OP

Let bij het loskoppelen van de pedalen van de CP1 op dat u aan de stekkers en niet aan de kabels trekt.

LET OP

Als de CP1 is opgesteld op een vlak oppervlak, zoals een tafel, en de pedaalstekkers na aansluiting verticaal naar beneden zijn

gericht, zoals hieronder getoond, staat de basis van elke stekker onder aanzienlijke spanning door het gebrek aan ruimte, wat kan

leiden tot kabelbreuken. Zorg er in dat geval voor dat de stekkers worden gekanteld of neem voldoende maatregelen om te

voorkomen dat ze onder spanning staan.

CP1 Gebruikershandleiding

Lichtgrijze stekker

Donkergrijze stekker

Zwarte stekker
