5.2
Condenswaterafvoer
Controleer eerst in het montagevoorschrift van het rook-
gassysteem of het condensatiewater naar het rookgas-
systeem afgevoerd mag worden.
NB.
V U moet het condenswater dat in de CV-ke-
tel en eventueel in de rookgasleiding ont-
staat, volgens de voorschriften afvoeren.
V Waarborg dat de afloopleiding (1) van de
ketel vrij uitmondt in een aflooptrechter
met sifon.
V Slangen alleen onder afschot leggen.
V De voorwaarden voor het afvoeren van
condensaat in het openbaar riool zijn vast-
gelegd in de plaatselijke normen en richtlij-
nen.
V De regionale bepalingen.
V Monteer de verbrandingslucht-rookgasaansluiting vol-
gens de montage-instructies van het rookgassysteem.
5.3
CV-ketel op het leidingnet aansluiten
Respecteer de onderstaande aanwijzingen voor de aan-
sluiting van de CV-ketel aan het leidingennet. Deze aan-
wijzingen zijn belangrijk voor een storingsvrije werking.
CV-installatie grondig spoelen!
Voorzichtig: Schade aan de installatie door
lekkende aansluitingen.
V Installeer de aansluitleidingen zonder
mechanische spanningen op de aan-
sluitingen van de CV-ketel (accessoire, zie
montagehandleiding aansluitset).
Afb. 35 toont de aansluitsituatie van de
GB152-24T 83/120/150 zonder mogelijke
aansluitsets (accessoires).
Alle aansluitingen zijn vlakafdichtend.
De afdichtingen zijn met de betreffende toe-
behoren meegeleverd, of moeten lokaal wor-
den voorzien.
Logamax plus GB152-24T - Wijzigingen op basis van technische verbeteringen voorbehouden!
CV-installatie rookgas-, water- en gaszijdig aansluiten

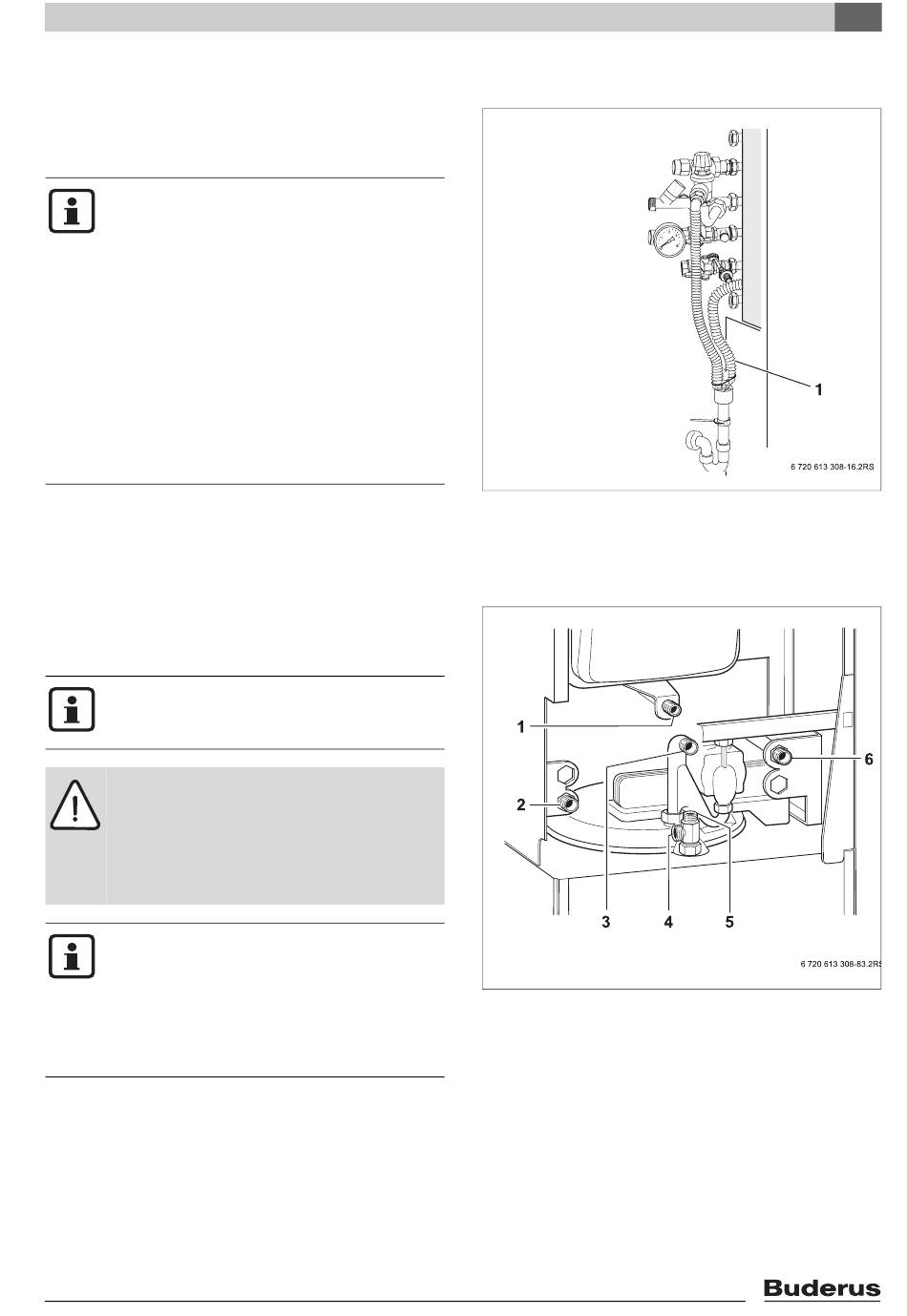

Afb. 34 Condenswaterafvoer bij aansluitset aan de zij-
kant (accessoire)
Afb. 35 Aansluitsituatie GB152-24T 83/120/150
1
Gasaansluiting = GAS
2
Retourleiding verwarmingsketel = RK
3
Inlaat koud water = EK
4
Uitlaat warm tapwater = AW
5
Circulatie
6
Toevoerleiding verwarmingsketel = VK
5
35
