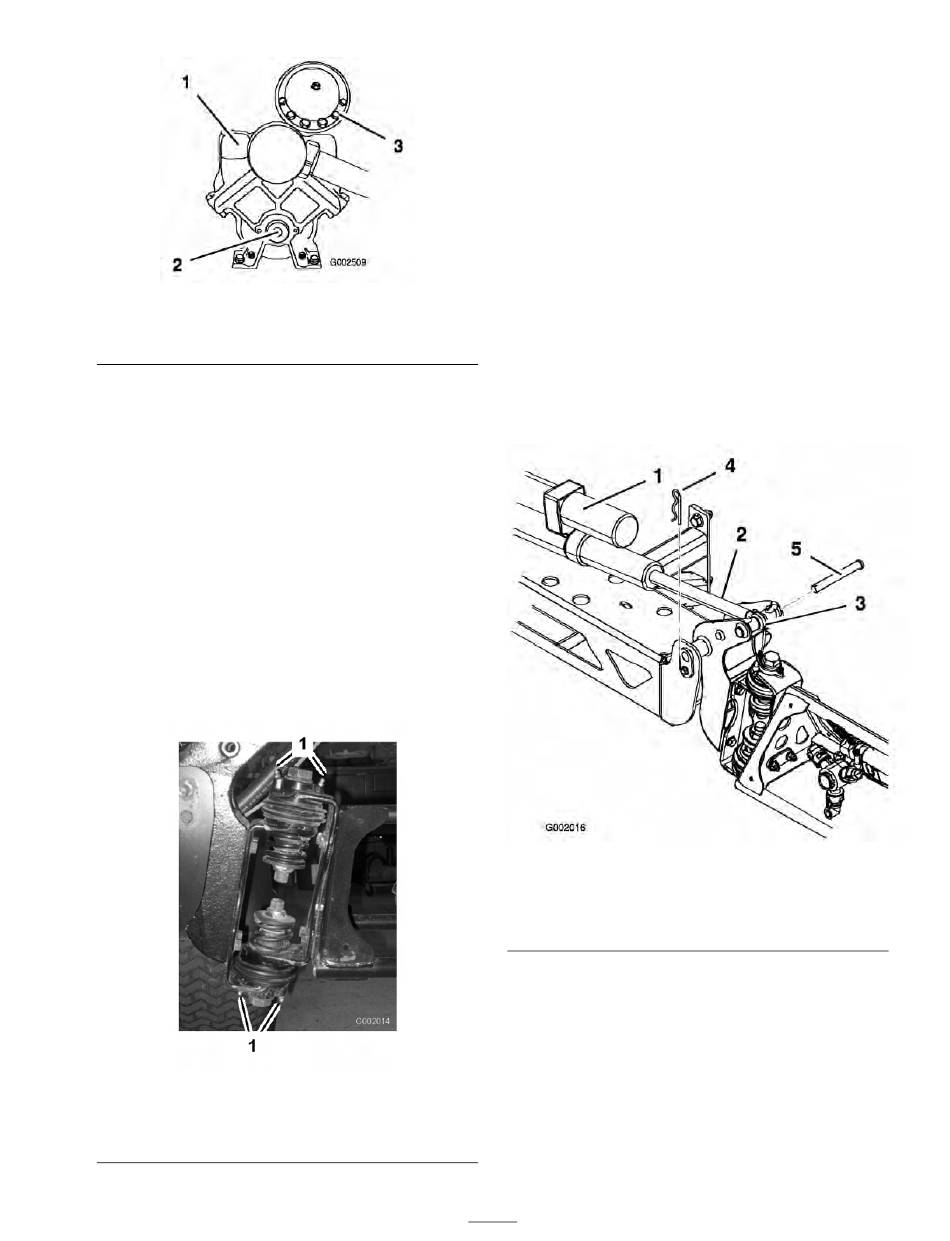

Figuur 42
1. Pomp
2. Smeernippel
Spuitboomscharnieren
smeren
Belangrijk: Als het spuitboomscharnier is
afgespoeld met water, moet al het water en vuil
van het scharnier worden verwijderd en moet
nieuw vet op het scharnier worden gesmeerd.
Type vet: Nr.2 Smeervet voor algemene doeleinden
op lithiumbasis.
1. Veeg de smeernippels schoon zodat er geen
ongerechtigheden kunnen binnendringen in
het lager of de lagerbus.
2. Pomp vet in het lager of de lagerbus bij elke
smeernippel Figuur 43.
Figuur 43
Rechter spuitboom
1. Smeernippel
3. Drukdemper
3. Veeg overtollig vet weg.
4. Herhaal deze procedure bij alle draaiarmen van
de spuitbomen.
Lagers van de actuatorstang
smeren
Het uiteinde van de lagers van de actuatorstangen
van beide spuitbomen moeten om de 400
bedrijfsuren en/of jaarlijks worden gesmeerd.
Type vet: Nr.2 Smeervet voor algemene doeleinden
op lithiumbasis.
1. Klap de spuitbomen in de spuitstand.
2. Verwijder de borgpen van de draaipen
(Figuur 44).
Figuur 44
1. Actuator
2. Actuatorstang
3. Behuizing van draaipen
van spuitboom
3. Licht de spuitboom op en verwijder de pen
(Figuur 44). Laat de spuitboom langzaam neer
op de grond.
4. Controleer de pen op beschadigingen en
vervang deze indien dit nodig is.
5. Pak het uiteinde van het lager van de
actuatorstang vast en spuit vet in het lager
(Figuur 45). Veeg overtollig vet weg.
45
4. Borgpen
5. Pen
