Inspectie en onderhoud
GEVAAR: Levensgevaar door elektrische schok!
▶ Voor werkzaamheden aan het elektrische deel de
voedingsspanning (230 V AC) onderbreken (zeke-
ring, vermogensautomaat) en beveiligen tegen onbe-
doeld herinschakelen.
OPMERKING: Schade aan eigendommen!
Water/olie ontsnapt tijden service of onderhoud.
▶ Sluit de water- en olietoevoer naar het toestel voor-
dat de werkzaamheden worden uitgevoerd.
OPMERKING: Personeel en uitrusting
▶ Alle onderhoudswerkzaamheden moeten worden
uitgevoerd door competente en erkende vaklui.
▶ Geen onderhoudswerk uitvoeren wanneer een geka-
libreerd CO/CO
2
ter, vacuümmeter, drukmeter en middelen om de
verbrandingsgastemperatuur te meten niet beschik-
baar zijn.
9.1
Service-vereisten
Zie de instructies hierna voor meer informatie betreffende de service-
vereisten:
▶ Controleer of de veiligheids- en besturingsinrichtingen
(3 bar veiligheidsventiel, ontluchting, enzovoort) correct werken.
▶ Controleer ook dat zowel de installatie als het toestel geen water- of
brandstoflekkages vertonen (lekkage kan een veiligheidsrisico zijn
en de levensduur verkorten).
▶ Reinig of vervang alle oliefilters.
▶ Wanneer het regelmatig nodig is, water bij te vullen om de druk in de
installatie in stand te houden, ondanks dat geen lekkage is vastge-
steld, controleer dan het expansievat.
▶ Controleer of het condensaatsysteem niet is verstopt, reinig en vul
de condenssifon.
▶ Controleer de conditie van de verschillende afdichtingen
(branderflens, branderdeur, rookgasafvoer, enzovoort).
▶ Controleer de flexibele olieleidingen en vervang deze indien nodig.
▶ Controleer en reinig de brander.
▶ Vervang de brandersproeier.
▶ Controleer de keerplaatborging.
▶ Controleer en reinig de keerplaten.
▶ Controleer en reinig de oppervlakken van de warmtewisselaar.
▶ Controleer de isolatie van de toegangsdeur naar de verbrandings-
kamer.
▶ Controleer of het rookgasafvoersysteem geen obstructies heeft en
reinig deze indien nodig.
9.1.1
Systeemcontroles
• Controleer of de veiligheids- en besturingsinrichtingen
correct werken.
• Geen water/brandstoflekkage.
• Oliefilters.
• Druk expansievat.
Brandstoffilter
▶ Reinig jaarlijks de brandstoffilter of wanneer het beschadigd raakt
(bijvoorbeeld bij vullen van de tank).
– Sluit de brandstofinlaatkraan,
– Reinig of vervang de oliefilter.
Bosch 2500F– 6 721 836 156 (2021/03)
analyse-meetinstrument, manome-
Controleer de voordruk van het expansievat
▶ Laat de druk in de cv-installatie dalen door de aftapkraan of het vei-
ligheidsventiel te openen (aflezing manometer onder 0,5 bar).
▶ Controleer de druk in het expansievat en breng dit indien nodig terug
naar de gewenste druk of vervang deze wanneer het membraan be-
schadigd is (water aanwezig in het blaasventiel).
Om het rendement van het vat in te stellen:
▶ Stel de voordruk in conform de installatie. Dit moet overeenkomen
met de statische hoogte van de installatie (H) uitgedrukt in bar (hoog-
te tussen het hoogste punt van de installatie en het expansievat, met
10 meter = 1 bar),
▶ Stel de vuldruk van de installatie in op een waarde van 0,2 bar boven
de voordruk van het vat (na totaal afblazen van de lucht uit de
installatie).
9.2
Servicefunctie
Het servicemenu biedt u servicefuncties voor het bewerken en testen
van de vele functies van het toestel.
Het servicemenu is onderverdeeld in vijf submenu's
• Info-menu voor het uitlezen van waarden
• Menu 1, voor het instellen van servicefuncties van het eerste niveau
• Menu 2, voor het instellen van servicefuncties van het tweede niveau
• Menu 3, voor het instellen van servicefuncties van het derde niveau
• Testmenu voor het handmatig instellen van de apparaatfuncties voor
testdoeleinden
1
2
i1
10

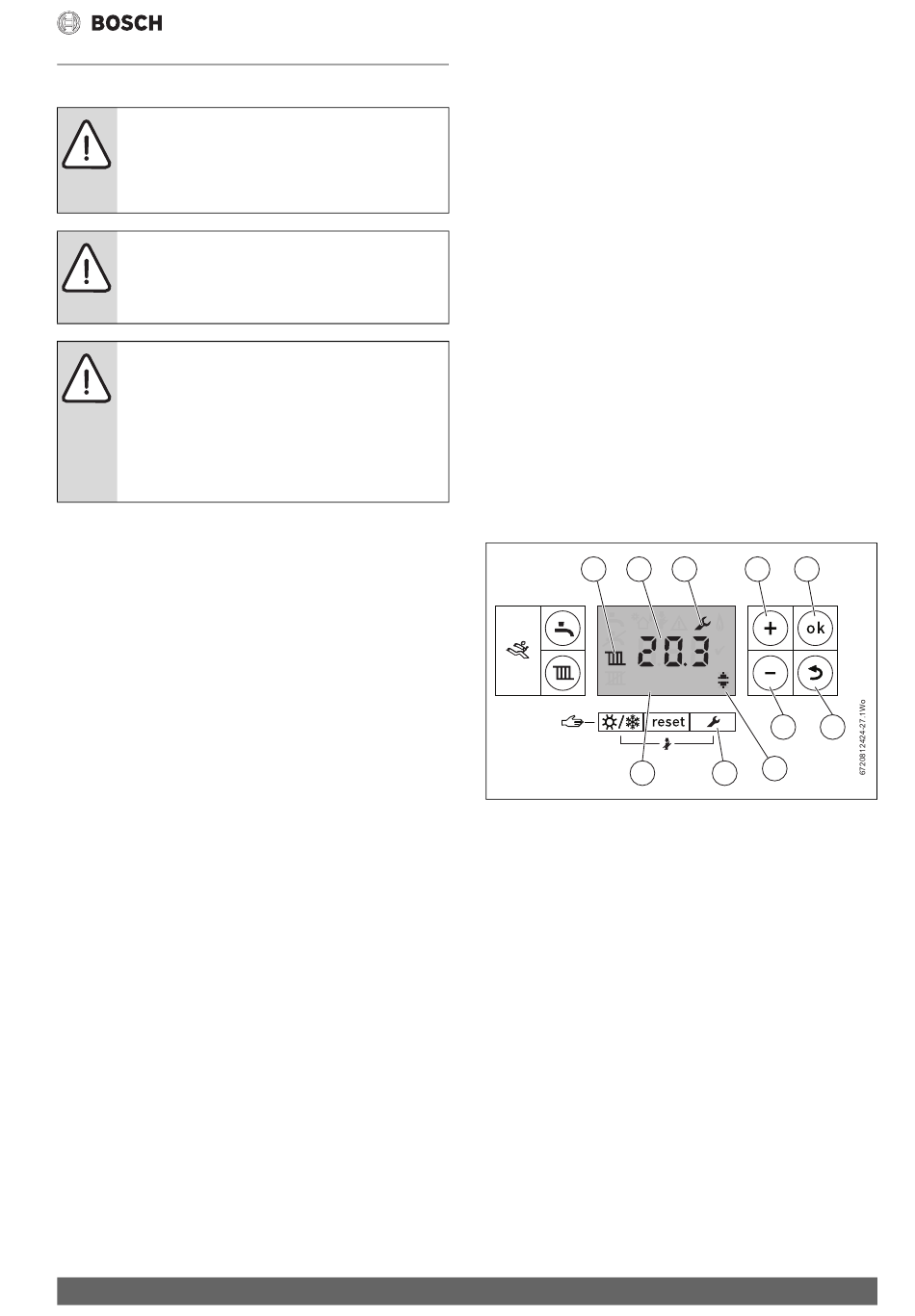

Afb. 66
[1]
Modussymbool, of verwarmen of warm water
[2]
Alfanumeriek display
[3]
Service-symbool
[4]
Plus knop (scrol omhoog)
[5]
ok knop (bevestig selectie, sla waarde op)
[6]
Terug-knop (verlaat de service-functie zonder op te slaan)
[7]
Min knop (scrol naar beneden)
[8]
Scroll functie-indicatoren
[9]
Service-knop
[10] Tekstregel
9.2.1
Selecteren van servicemenu's
De omschrijving kan worden gevonden aan het begin van elke paragraaf
over de diverse menu's.
Om de diverse menu's te kiezen, zie:
▶ Menu info (zie paragraaf 9.2.2)
▶ Menu 1 (zie paragraaf 9.2.3)
▶ Menu 2 (zie paragraaf 9.2.4)
▶ Menu 3 (zie paragraaf 9.2.5)
▶ Testmenu (zie paragraaf 9.2.6)
Druk op de + of - knop om door de menu's te bladeren.
