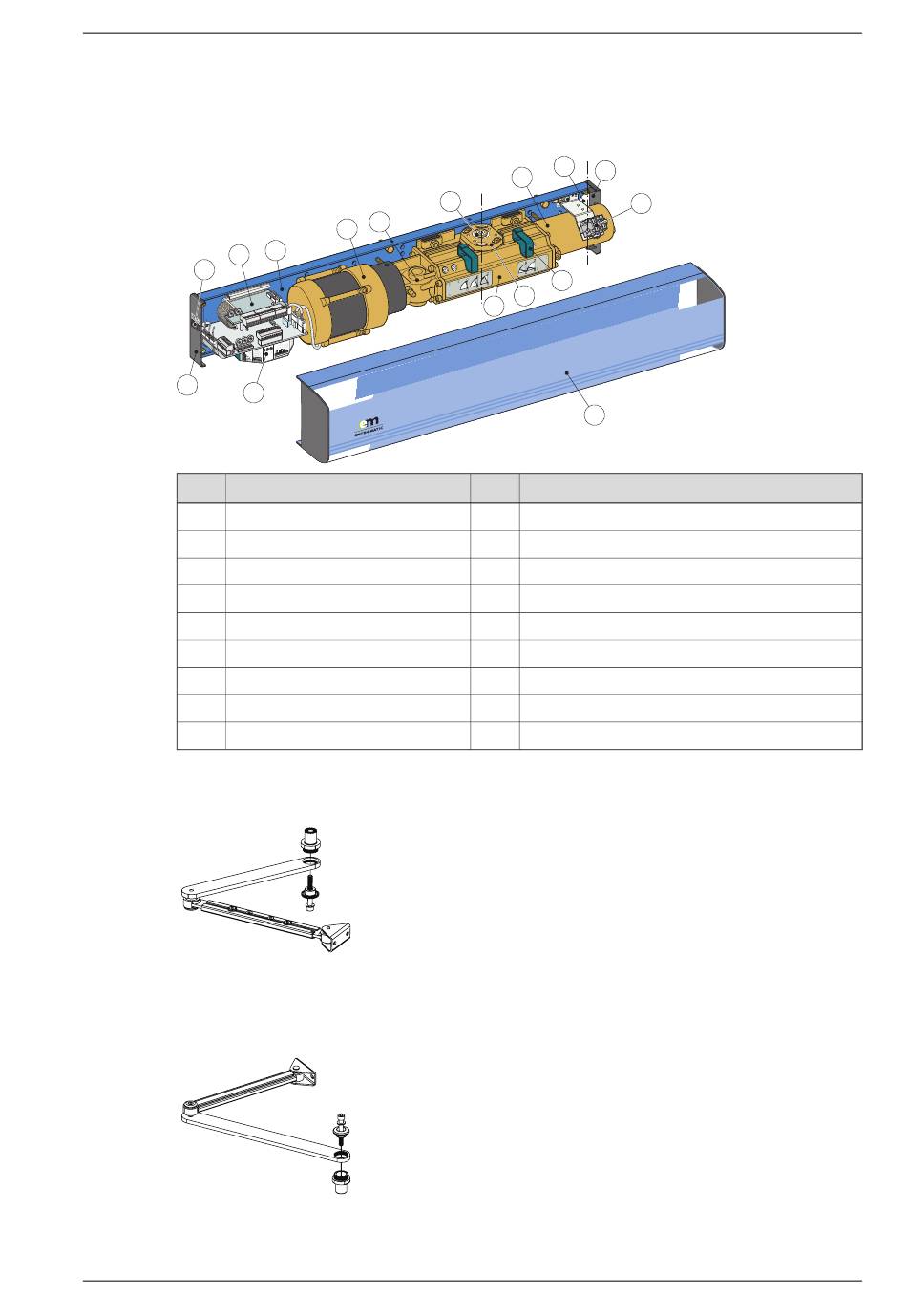

Onderdelen & toebehoren
10
12
ON
1 2 3 4
11
9
Nr.
Beschrijving
1
Montageplaat
2
Motor/pomp
3
Magnetisch ventiel
4
Hydraulische eenheid
5
Aandrijfas
6
Buisveer
7
Kabelinvoering
8
Netaansluiting
9
Besturingseenheid, CSDB
7.1
Armsystemen,PUSH
PUSH
7.2
Armsystemen,PUSH-335
PUSH-335
1004291-EMNL-10.0
3
2
1
5 6 7 8
Art. nr.1014113BK/SI
Wordt gebruikt als de deuropener op de muur is gemonteerd aan de
andere kant dan waarheen de deur opengaat. De arm is goedgekeurd
voor toepassingen met branddeuren.
Art. nr.1011706BK/SI
Wordt gebruikt als de deuropener aan de kant van de scharnieren is
gemonteerd.
Versie 2016-04-04
C
L2
7
11
6
C
L1
5
15
14
4
13
Nr.
Beschrijving
10
Uitbreidingseenheid, EXB (optie)
11
Eindplaat
12
Programmaschakelaar, PS-3B (optie)
13
Afdekkap
14
Lagermanchet
15
Kabelhouder
CL1=
hartlijn, aandrijfas
CL2=
hartlijn, scharnier
7 Onderdelen & toebehoren
