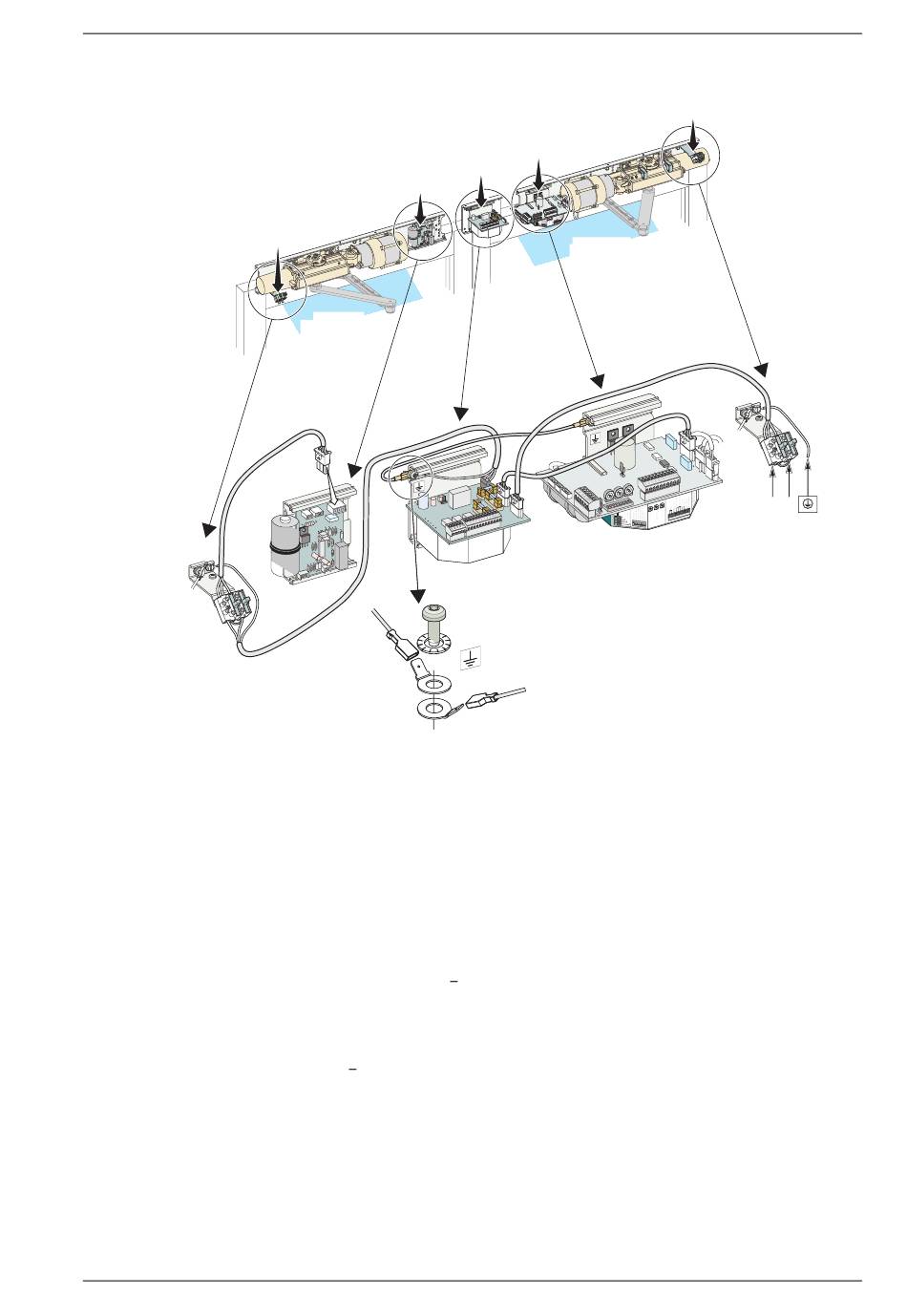

Aansluiting van bedieningsunit CSDA-F - dubbele deur
Netvoeding
14.1.3
Werking controleren
Controleer of het systeem werkt:
• Schakel de netvoeding in.
• Reset de knop voor herstelling na alarm.
• Geef een impuls voor contact 7-8 op CSDB.
• Verbreek tijdens de openingscyclus de verbinding met brugcontact 10-12 op CSDA-F.
De openingscyclus moet nu worden onderbroken en de deuren moeten sluiten.
• Geef opnieuw een openingsimpuls de deur moet nu niet worden geopend.
• Sluit het brugcontact (of de alarmlus) aan tussen contact 10-12.
• Reset de knop voor herstelling na alarm.
• Geef nog een impuls de deur moet nu een nieuwe open-/sluitcyclus starten.
1004291-EMNL-10.0
CSDA-S
Mains
"Slave"
"Slave"
Versie 2016-04-04
CSDB
CSDA-F
ON
1 2 3 4
5 6 7 8
"Master"
"Master"
ON
1 2 3 4
14 Montage op branddeuren
Mains
Netvoeding
N
L
5 6 7 8
Stroomtoevoer
230V wisselstroom - 50 Hz,
10A
