12 Afdekkap
12
Afdekkap
Het deksel en de bevestigingsplaat zijn gemaakt van geanodiseerd aluminium. De eindplaten zijn
gemaakt van staal.
12.1
Afdekkap bevestigen en verwijderen
Breek het afdekplaatje af en klik het in de montageplaat voor de asuitvoer. Klik het andere afdek-
plaatje in de tweede sleuf.
De afdekkap wordt over de flenzen in de eindplaten geschoven en aan de onderzijde van de mon-
tageplaat bevestigd met één schroef voor aardverbinding.
Plaats het productlabel met de CE-markering rechtsonder aan de afdekkap van de deuropener zodra
het geheel correct geïnstalleerd en afgesteld is (zie afbeelding).
Plaats het EM-logo op de afdekkap zie afbeelding.
Alleen voor SE: Plaats het SITAC-label naast het productlabel zie afbeelding.
2
ON
1 2 3 4

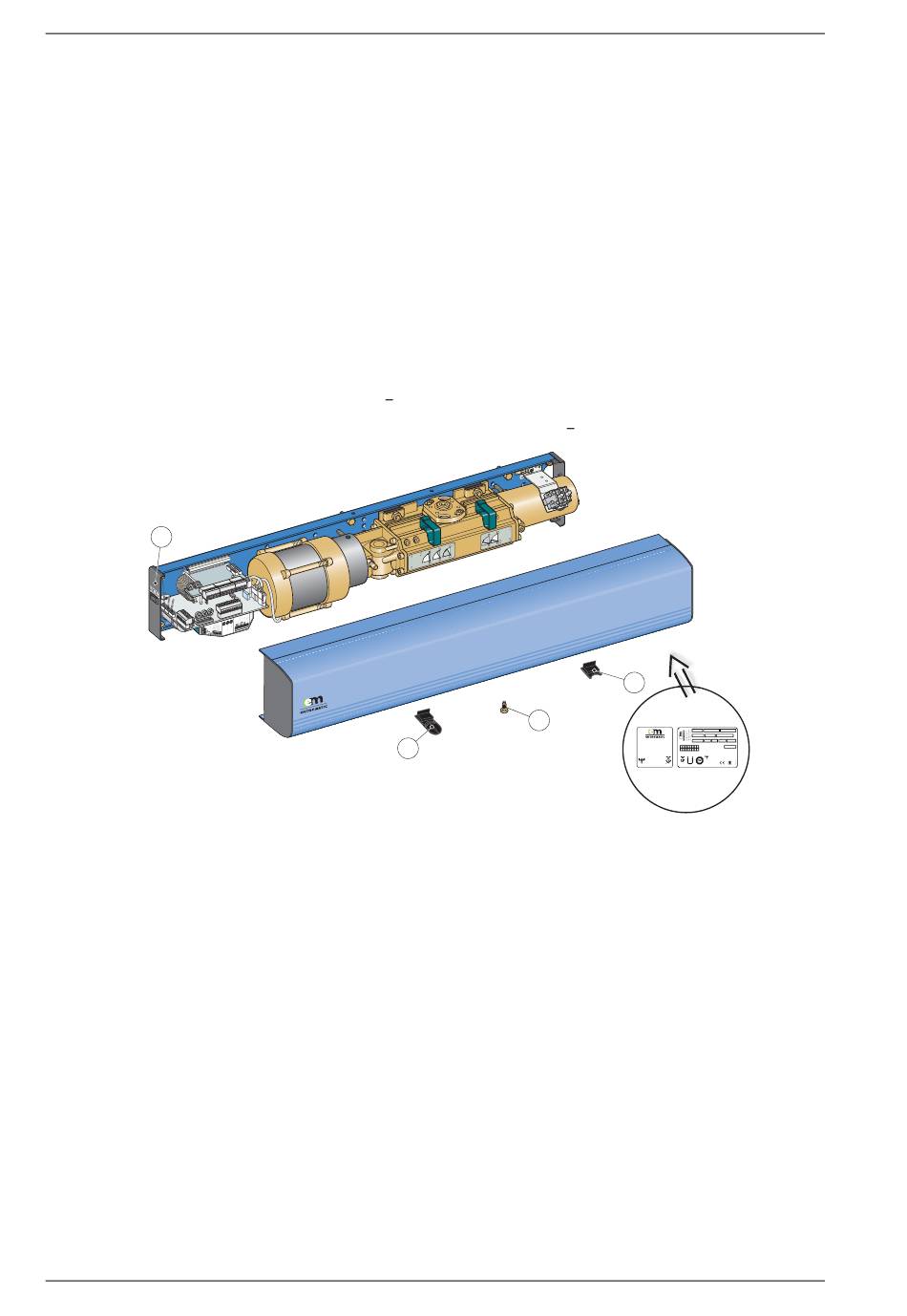

1 Afdekplaatje (2 stuks)
2 Eindplaat
3 Aardings-/bevestigingsschroef
