10 Elektrische installatie
10.5

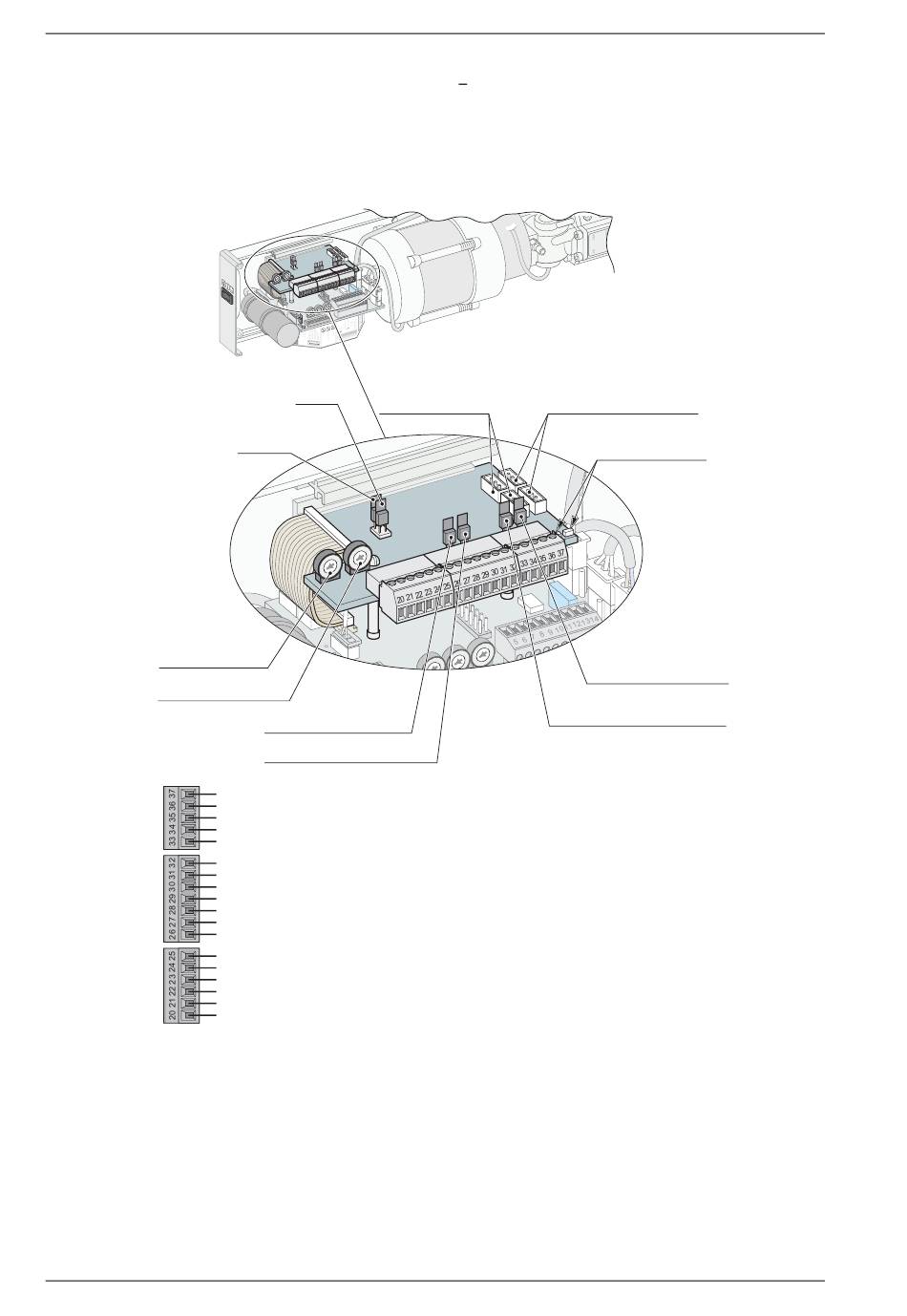

Aansluiting van uitbreidingseenheid EXB optie
De uitbreidingseenheid EXB dient op de bovenzijde van de CSDB te worden gemonteerd.
a Sluit de platte kabel op de EXB aan op de CSDB.
b Klik de EXB op de CSDB.
Configuratie aanwezigheidsimpuls
Normaal gesloten / Normaal open*
Binnenimpuls
openhoudtijd
Laagdoorlaatfilter
TB5
TB4
TB3
Let op: Het is van belang dat de hoog- en laagspanningskabels goed worden gescheiden en vastgezet.
De hoogspanningskabels moeten naar één zijde van de motoreenheid worden geleid en daar
worden vastgezet door middel van de meegeleverde kabelhouders, en de laagspanningskabels
moeten naar de tegenoverliggende zijde worden geleid met behulp van hetzelfde type kabelhouders.
46
ON
Onderdrukkingsschakelaar
Aanwezigheidsdetectie master
Sensortype
OPD / MAT
Aanwezigheidsimpuls master
Aanwezigheidsdetectie master
24 V DC
Aanwezigheidsdetectie slave
Sensortest slave
Aanwezigheidsimpuls slave
0 V DC
24 V DC
Lock-out
OPD / MAT
Aanwezigheidsdetectie master
Sensortest master
Aanwezigheidsimpuls master
0 V DC
24 V DC
UITGANG
UIT
0 V DC
Binnenimpuls
0 V DC
Versie 2016-04-04
Onderdrukkingsschakelaar
Aanwezigheidsdetectie slave
Aanwezigheidsdetectie
slave
Aanwezigheidsimpuls slave
* Als u Normaal open (NO) selecteert, verwijdert u de beide
brugcontacten
voor aanwezigheidsimpuls master en slave.
LED onderdrukking
