14 Montage op branddeuren
14.1.1

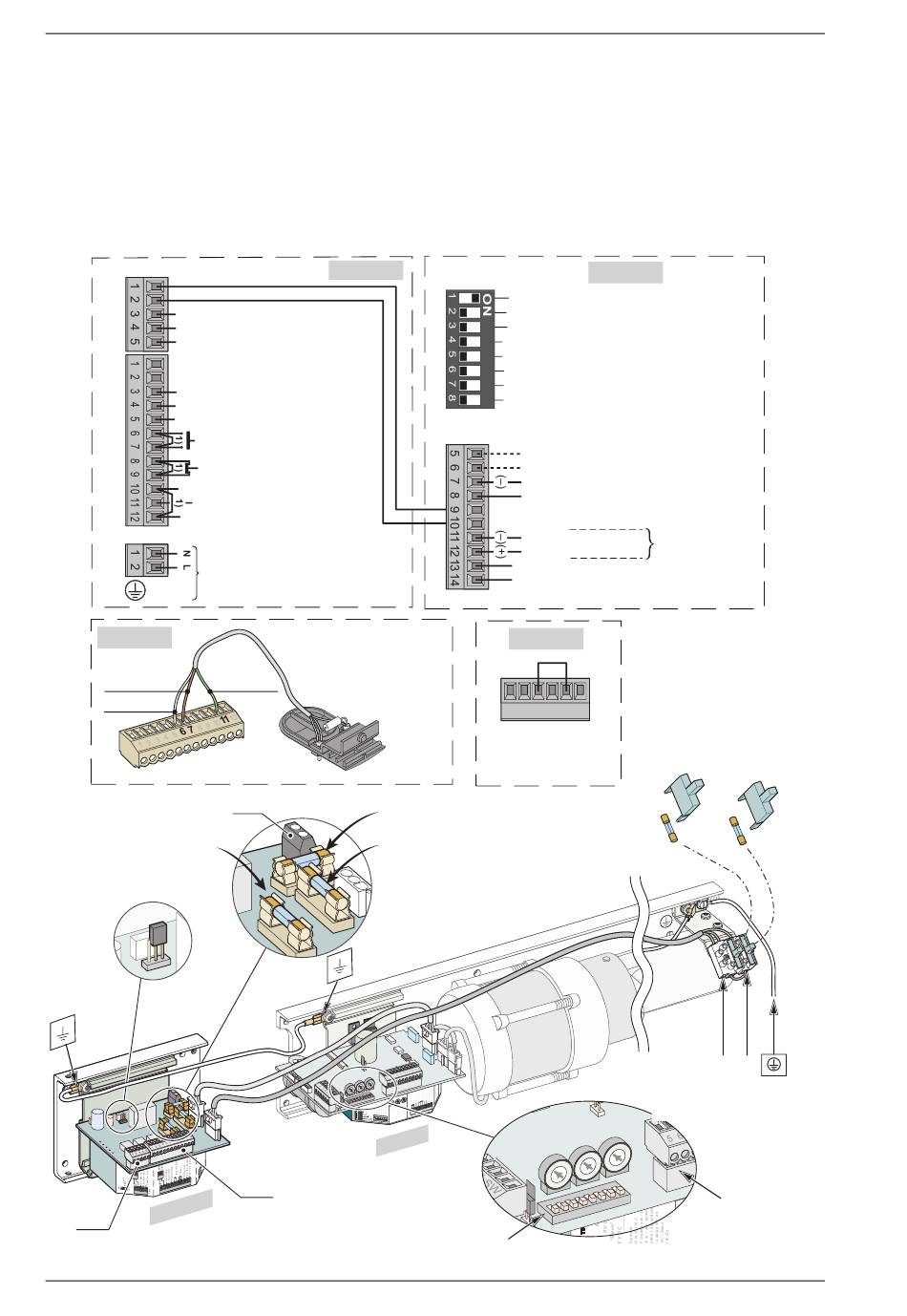

Aansluiting van bedieningsunit CSDA-F - enkelvoudige deur
Let op: Het is van belang dat de hoog- en laagspanningskabels goed worden gescheiden en vastgezet.
De hoogspanningskabels moeten naar één zijde van de motoreenheid worden geleid en daar
worden vastgezet door middel van de meegeleverde kabelhouders, en de laagspanningskabels
moeten naar de tegenoverliggende zijde worden geleid met behulp van hetzelfde type kabelhouders.
Om storingen als gevolg van kortsluiting (onbedoelde elektrische aansluiting) te voorkomen, is
aparte bekabeling naar de externe brandmelders vereist.
TB2
0 V DC, Slot uitgang
Niet gebruikt
24V DC, max. 850 mA, slotuitgang
Alarm uitgang, NO
Alarm uitgang, NC
Alarm uitgang, COM
TB1
Knop voor herstelling na alarm
Knop voor sluiten van deur, NC
24 V DC, alarmlus vanaf detectors
0 V DC, detectors
24 V DC, detectoren, max 75 mA
TB4
Netvoeding en aarde naar CSDA-S, indien
van toepassing
CSDA- F
Bruin
Wit
TB1
F4=250 mAT
TB3
TB3
5
6
2
1
12
11
9
10
8
7
5
6
4
3
1
2
1
2
3
4
5
A - F
C S D
TB2
56
CSDA- F
Knop voor herstelling na alarm met
controlelampje netvoeding.
Art. No. 600090
Groen
TB4
F3=250 mAT
F5=250 mAT
ON
1 2 3 4
5 6 7 8
C S D
TB1
Versie 2016-04-04
FS
brugcontact Kill
MVI NO / NC
MVI openen slot / deur
Gesloten met / zonder spanning
Vergrendelingstijd 1,5 s tot sluiten
Openingsvertraging slave uit / aan
Master / Slave
Push to Go
TB2
Kill -
Kill +
0 V DC
Sleutelimpuls
0 V DC
24 V DC
MVI-impuls
Buitenimpuls
EXB
TB3
20 21 22 23
24 25
Let op!
Vast brugcontact op Uitgang,
TB3: 22-24
B
FS
CSDB
Max.550 mA
Impulsgevers
Inclusief op de deur
gemonteerde sensor
aangesloten op EXB.
1)
Verwijder het brugcontact bij
aansluiting op contact
F1= 6,3 AT
F2=250 mAT
N
L
Netvoeding
230 V wisselstroom - 50 Hz,
10A
TB2
