10 Elektrische installatie
10.3

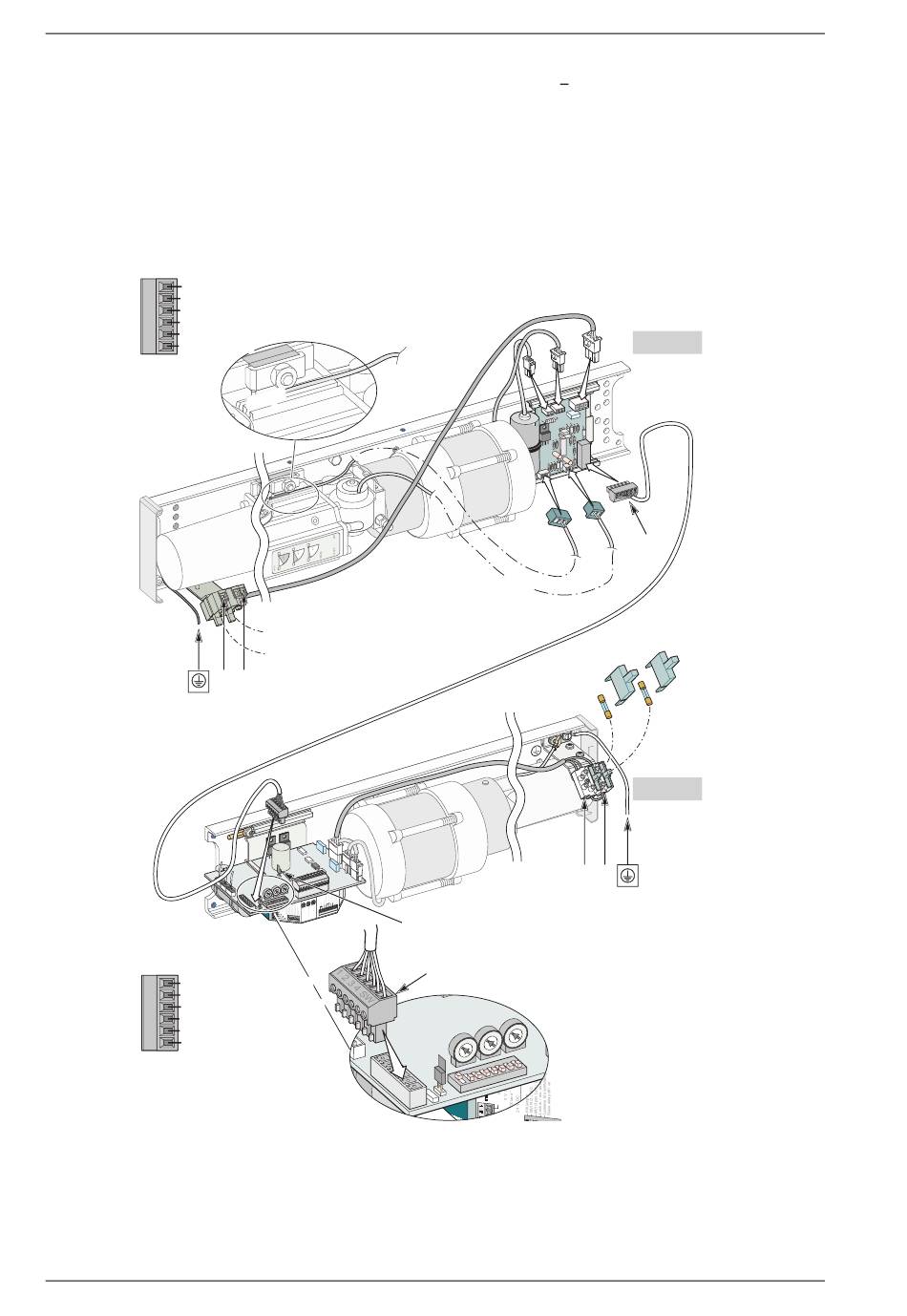

Aansluiting van besturingseenheden CSDB en CSDA-S dubbele deuren
Bij deuropeners voor dubbele deuren moeten beide deuropeners worden aangesloten op de net-
voeding. Er moet een zespolige kabel (meegeleverd) worden aangesloten tussen TB1 op de CSDB
en TB6 op de CSDA-S.
Let op: Het is van belang dat de hoog- en laagspanningskabels goed worden gescheiden en vastgezet.
De hoogspanningskabels moeten naar één zijde van de motoreenheid worden geleid en daar
worden vastgezet door middel van de meegeleverde kabelhouders, en de laagspanningskabels
moeten naar de tegenoverliggende zijde worden geleid met behulp van hetzelfde type kabelhouders.
1
Motorbesturing
2
0 V DC
3
Besturing slave
4
24 V DC
S
Feedback slave
W
Watchdog
TB6
Netvoeding
230 V wisselstroom - 50 Hz, 10A
1
Motorbesturing
2
0 V DC
Besturing slave
3
4
24 V DC
S
Feedback slave
W
Watchdog
TB1
44
F2 = 250 mAT
F2= 250 mAT
F1 = 6,3 ATH
F1= 6,3 AT
L
N
ON
1 2 3 4
5 6 7 8
Versie 2016-04-04
Eindschakelaar open
Openhoudventiel
Brugcontact bewaking slave.
230 V wisselstroom - 50 Hz, 10A
Verwijderen bij aansluiting op slave
CSDA-S
TB1
O N
7 8
5 6
3 4
1 2
ON
CSDA-S
TB6
F2
F1
CSDB
N
L
Netvoeding
1004291-EMNL-10.0
