8 Voorafgaand aan de installatie
8.5

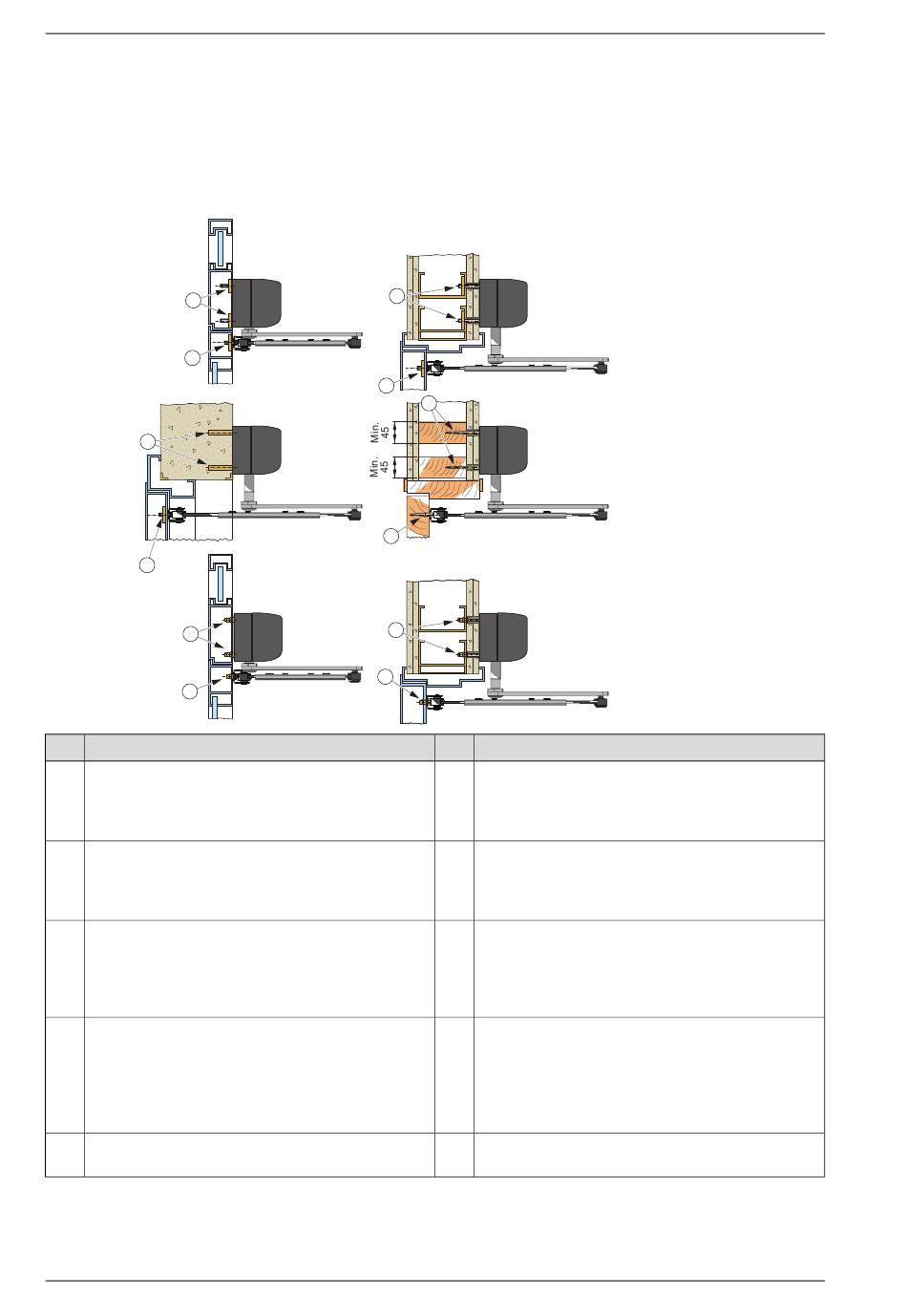

Installatievoorbeelden voor goedgekeurde branddeuren
In de onderstaande afbeeldingen ziet u een aantal voorbeelden van goedgekeurde versterkingen
voor het monteren van een brandveilige draaideuropener.
Let op: De typegoedkeuring voor brandveilige draaideuren geldt alleen voor het armsysteem PUSH.
Max. dagkant 480 mm, max. asverlengstuk 70 mm.
1
2
4
2
7
8
Nr.
Beschrijving
1
Staal min. 50x5, L=min. 100, gecentreerd voor montage-
gaten (4x)
Dit is vereist voor aluminium profielen.
Schroef M6, FS-TT FZB, Taptite, L=40 (4x)
2
Staal min. 50x5, L=min. 150, gecentreerd op armlengte
op deur.
Dit is vereist voor aluminium profielen.
Schroef M6, FS-TT FZB, Tabtite, L=40 (2x).
3
Staal min. 50x5, L=min. 100, gecentreerd voor montage-
gaten (4x)
Dit is vereist voor aluminium profielen.
Schroef M6, FS-TT FZB, Tabtite, L=50 (4x) afstandsstuk
ø10/13
4
Keilplugbout (4x)
(voor stenen muren van min. M6x85, UPAT PSEA B 10/25)
5
Houtschroef M6, KST, L=min. 70 (4x)
Afstandsstuk ø10/13
26
3
2
5
6
9
8
Nr.
Beschrijving
6
Houtschroef M6, KST, L=45 (2x)
7
Klinkmoer M6, FTT/ST, L=15,9 (4x)
Schroef M6, FS-TT FZB Tabtite, L=40 (4x).
Klinkmoeren mogen alleen worden gebruikt op stalen
profielen met een dikte van min. 1,5 mm.
8
Klinkmoer M6, FTT/ST, L=15,9 (2x)
Schroef M6, FS-TT FZB, Tabtite, L=40 (2x).
Klinkmoeren mogen alleen worden gebruikt op stalen
profielen
9
Klinkmoer M6, FTT/ST, L=15,9 (4x)
Schroef M6, FS-TT FZB, Tabtite, L=50 (4x)
Afstandsstuk ø10/13.
Klinkmoeren mogen alleen worden gebruikt in combinatie
met een stalen gipsplaatbalk met een materiaaldikte van
min. 1,5 mm.
Versie 2016-04-04
1004291-EMNL-10.0
