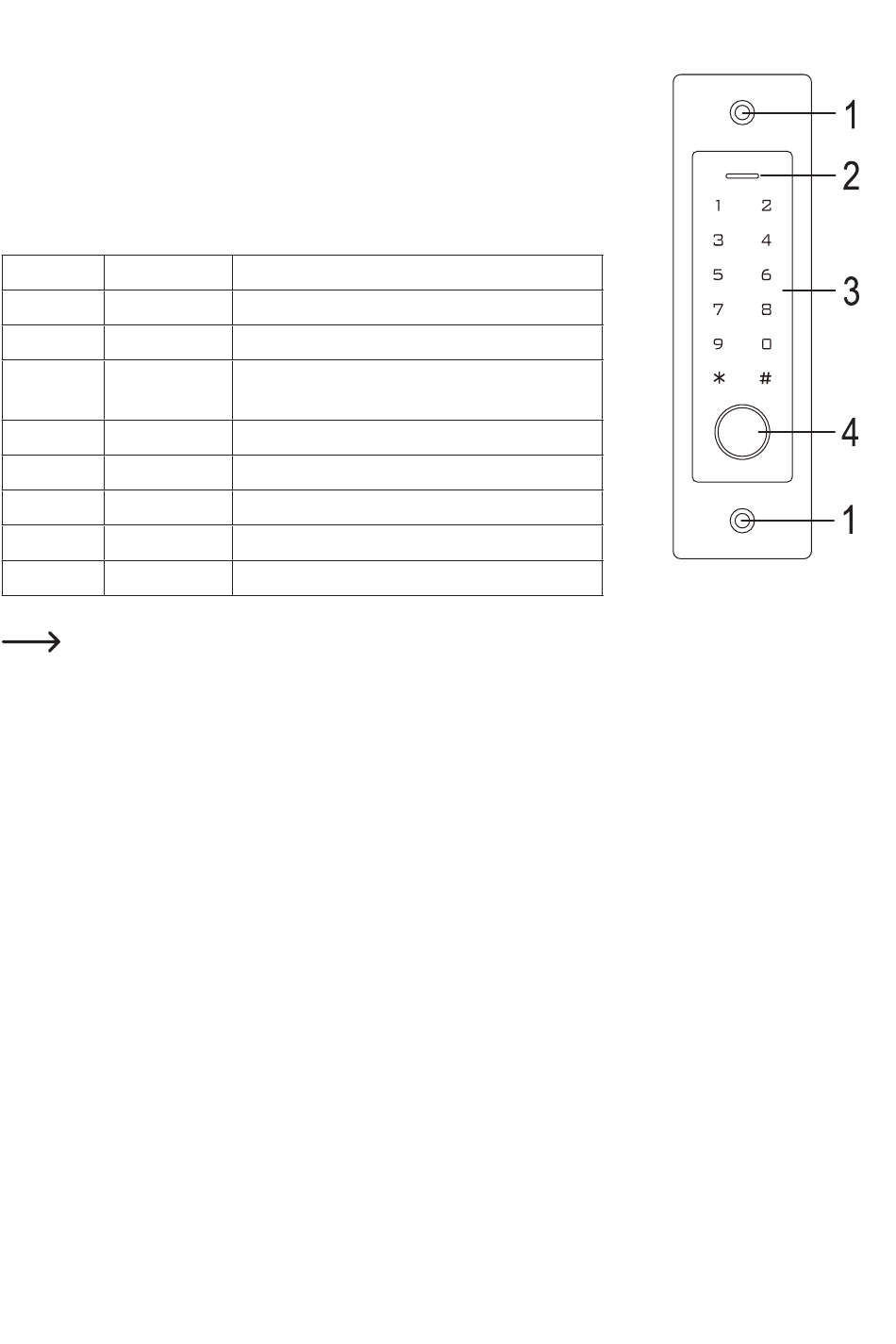

8 Bedieningsorganen en aansluitingen
1. Gat voor wandmontage
2. Indicatie-LED
3. Toetsenbord met RFID-sensor
4. Vingerafdrukkensensor met LED-ring
Aansluitkabel:
Kleur
Opdruk
Rood
12-18 DC
Zwart
GND
Blauw
NO
Bruin
COM
Grijs
NC
Geel
OPEN
Wit
D1
Groen
D0
Als het toegangssysteem als extern leesapparaat is aangesloten op een Wiegand-controller (zie hoofd-
stuk 9.4.1), dan dient de gele draad van het toegangssysteem niet langer als deuropener-signalering,
maar (indien nodig) als aansturing voor een geluidssignaal (low-niveau = geluid geactiveerd).
Functie
Bedrijfsspanning 12 - 18 V/DC
GND/massa
NO-contact (normaal open contact) van het
relais
COM-contact (middelste contact) van het relais
NC-contact (onderbrekercontact) van het relais
Deuropener knop
Wiegand data1
Wiegand data0
