2.3
Montage in kast
2.3.1 Koeling
Als de FO in een kast wordt gemonteerd, moet rekening
worden gehouden met de snelheid van de luchtstroom die
wordt geleverd door de koelventilatoren.
Tabel 5
Luchstroomsnelheden koelventilatoren
Frame
VFX Model
B
003 - 018
C
026 – 031
C
037 - 046
D
061-074
E
090 - 175
F
210 - 250
F69
090 - 175
G
300 - 375
H
430 - 500
H69
210 - 375
I
600 - 750
I69
430 - 500
J
860 - 1000
J69
600 - 650
K
1200 - 1500
K69
750 - 1000
LET OP: Voor modellen 860-1500 (J t/m K) moet de
genoemde hoeveelheid luchtstroom gelijk worden
verdeeld over de twee kasten.
Emotron AB 01-4429-03r3
3
Luchtstroomsnelheid [m
/uur]
75
120
170
170
510
800
1020
1600
2400
3200
4800
2.3.2 Aanbevolen vrije ruimte vóór
de kast
Alle in de kast gemonteerde frequentieregelaars zijn
ontworpen als modules, zgn. PEBB's. Deze PEBB's kunnen
worden uitgeklapt om te worden vervangen. Om in de
toekomst een PEBB te kunnen verwijderen, adviseren we
1,30 meter vrij te houden voor de kast, zie Fig.
1300

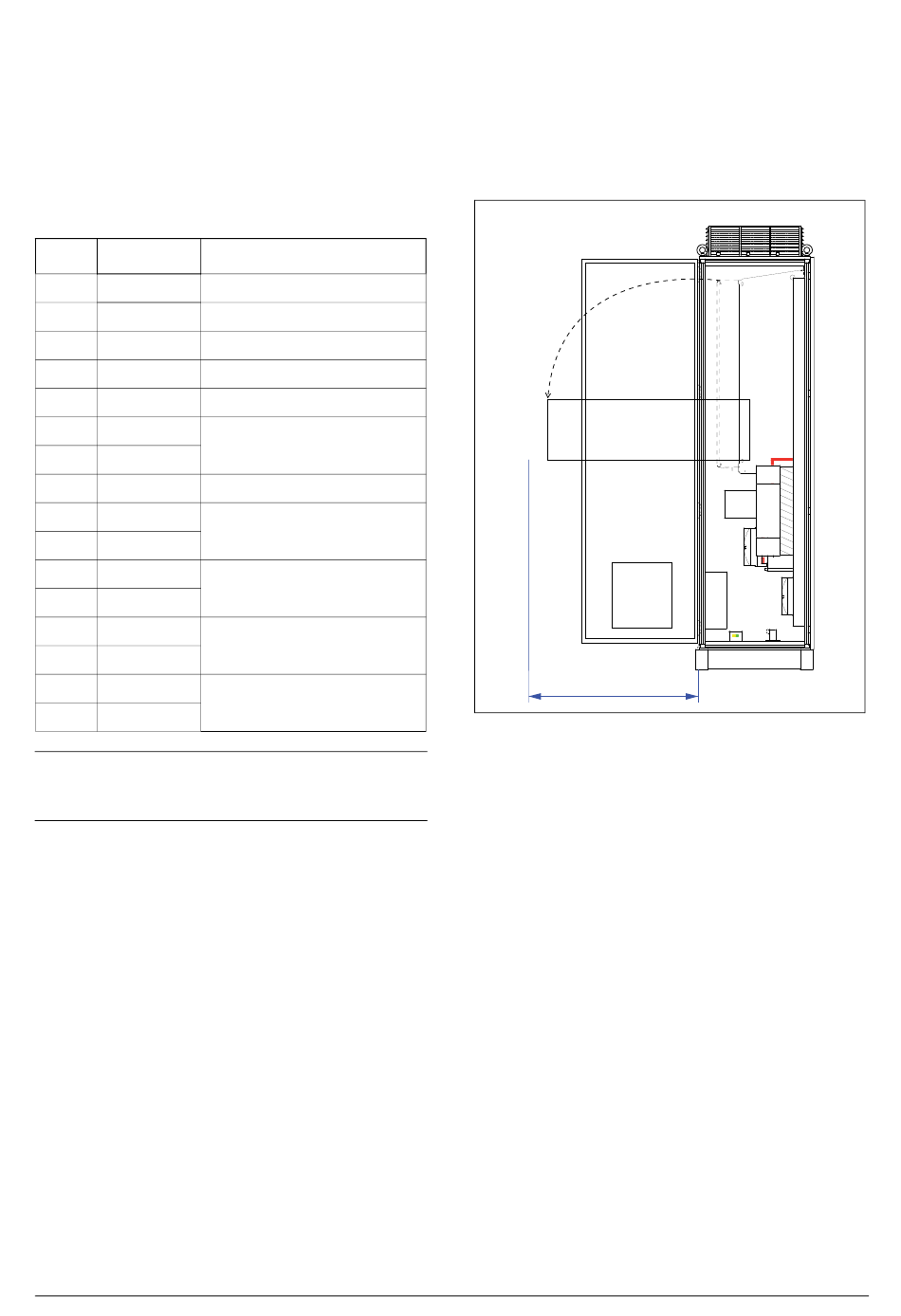

Fig. 14 Aanbevolen vrije ruimte vóór de in de kast
gemonteerde frequentieregelaar
14.
L
A
T T
R I
L
A
T T
R I
L
A
T T
R I
A
L
R I
T T
L
T T
A
R I
L
T T
A
R I
3
M
Z
N
3
N
P
Monteren
11
