Schakelaars tussen de motor en de FO
Als de motorkabels moeten worden onderbroken door
werkschakelaars, uitgangsspoelen etc., is het noodzakelijk
dat de afscherming wordt voortgezet door middel van een
metalen behuizing, metalen bevestigingsplaten etc., zoals
getoond in Fig. 23.

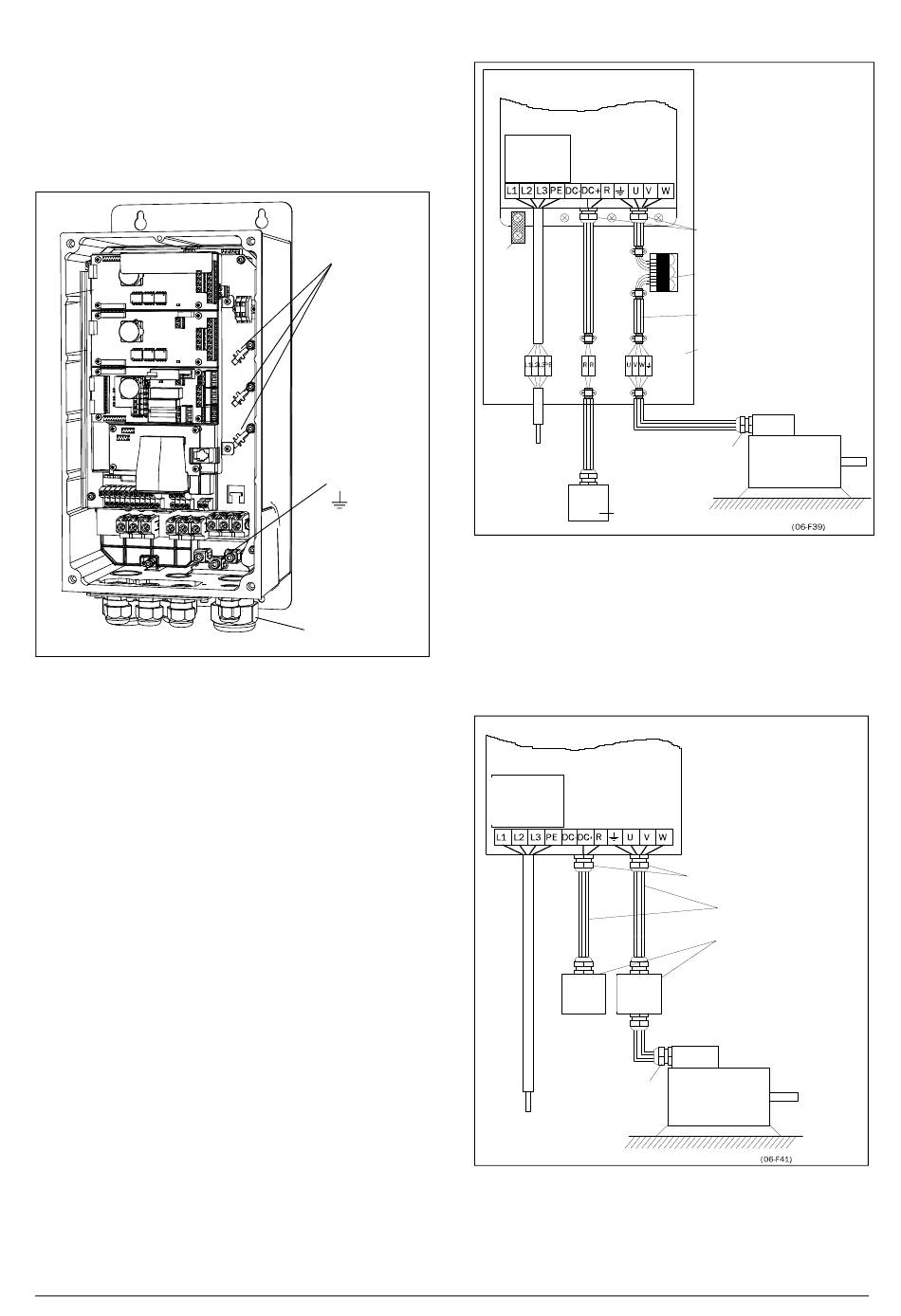

Fig. 22 Afschermen van kabels
Let met name op de volgende punten:
• Indien er lak moet worden verwijderd, moeten er
maatregelen worden genomen om latere corrosie te
voorkomen. Breng, nadat de verbindingen zijn gemaakt,
opnieuw lak aan!
• De bevestiging van de gehele behuizing van de FO dient
over een zo groot mogelijk oppervlak elektrisch te
worden verbonden met de bevestigingsplaat. Hiertoe
dient de lak te worden verwijderd. Een andere methode
is het verbinden van de behuizing van de FO met de
bevestigingsplaat door middel van een zo kort mogelijk
stuk litze-draad.
• Probeer onderbrekingen in de afscherming zoveel
mogelijk te vermijden.
• Als de frequentieregelaar in een standaardkast wordt
geplaatst, moet de interne bedrading voldoen aan de
EMC-norm. Fig. 23 toont een voorbeeld van een FO die
in een kast is ingebouwd.
Emotron AB 01-4429-03r3
Afschermen van
signaalkabels
PE
Fig. 23 FO op een bevestigingsplaat in een kast
Fig. 24 toont een voorbeeld zonder gebruik van een metalen
bevestigingsplaat (bijvoorbeeld als IP54-FO's worden
Afschermen van
motorkabel
gebruikt). Het is belangrijk om de "stroomkring" gesloten te
houden door gebruik te maken van een metalen behuizing
en wartels.
Fig. 24 Frequentieregelaar als stand-alone
FO ingebouwd in kast
FO
RFI-Filter
(optie)
Motor
Netvoeding
Litze
Netvoeding
Metalen wartel
(L1,L2,L3,PE)
Remweerstand
(optie)
FO
RFI-Filter
Netvoeding
Motor
Rem
Uitgangss-
weerstand
poelen
(optie)
(optie)
Metalen wartel
Netvoeding
Metalen EMC wartels
Uitgangsspoel (optie)
Afgeschermde kabels
Ongelakte bevestig-
ingsplaat
Metalen
Motor
Metalen EMCwartels
Afgeschermde kabels
Metalen behuizing
Metalen connectorbehuizing
Motor
Installatie
