Aansluiten van de
stuursignalen
4.5.1 Kabels
De standaard stuursignaalaansluitingen zijn geschikt voor
flexibele draad tot 1,5 mm
2
mm
.

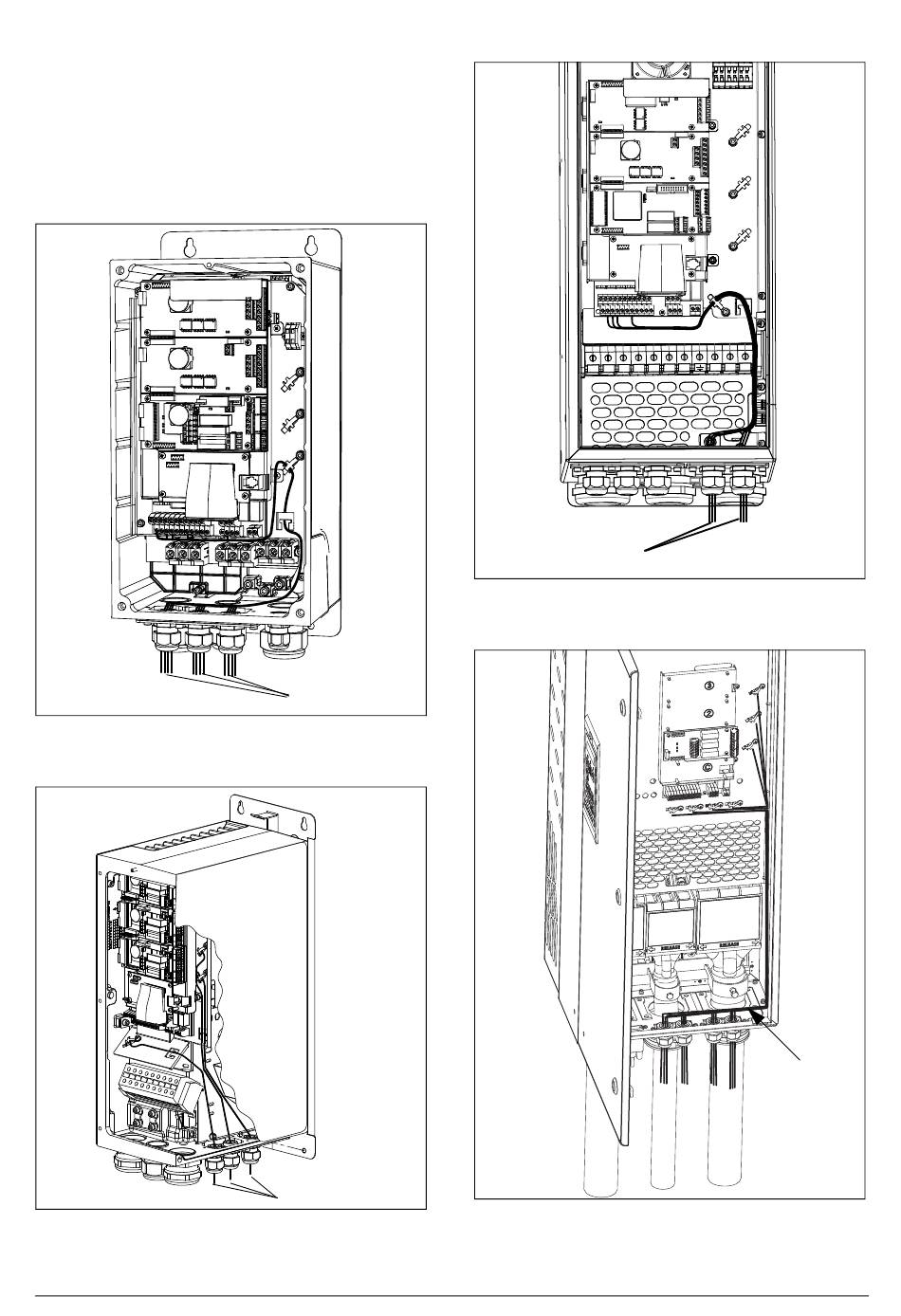

Fig. 32 Aansluiten van de stuursignalen 003 - 018 (B)
Fig. 33 Aansluiten van de stuursignalen 026 - 046 (C)
Emotron AB 01-4429-03r3
2
en voor massieve draad tot 2,5
Stuursignalen
Stuursignalen
PE
L1
L2
L3
Stuursignalen
Fig. 34 Aansluiten van de stuursignalen 061 - 074 (D)
Fig. 35 Aansluiten van de stuursignalen 090 - 250 (E, F,
F69)
Besturingsaansluitingen
U
V
R
DC-
DC+
Stuur-
signalen
25
