Reset- en Autoreset-bediening
Als de FO zich in de stopmodus bevindt als gevolg van een
triptoestand, kan de FO op afstand worden gereset door een
puls (omschakeling van "laag" naar "hoog") op de Reset-
ingang, standaard op DigIn 8. Afhankelijk van de gekozen
regelmethode vindt er een herstart plaats. Dit gebeurt als
volgt:
Niveausturing
Als de Run-ingangen in hun stand blijven staan, zal de FO
onmiddellijk starten nadat het Reset-commando gegeven
wordt.
Flanksturing
Nadat het Reset-commando gegeven is, moet er een nieuw
Run-commando volgen om de FO opnieuw te starten.
Autoreset kan worden ingeschakeld als de Reset-ingang
continu actief is. De Autoreset-functies worden
geprogrammeerd in het menu Autoreset [250].
LET OP: Als de stuurcommando's zijn geprogrammeerd
voor toetsenbordbediening of Com, is Autoreset niet
mogelijk.
Run-ingangen niveaugestuurd
De ingangen zijn standaard ingesteld voor niveausturing.
Dit betekent dat een ingang wordt geactiveerd door deze op
continu "Hoog" in te stellen. Deze methode wordt vooral
toegepast als er bijvoorbeeld PLC's worden gebruikt om de
FO aan te sturen.
VOORZICHTIG!
!
Niveaugestuurde ingangen zijn NIET conform
de Machinerichtlijn als de ingangen
rechtstreeks gebruikt worden om de machine te starten
en te stoppen.
De voorbeelden in deze en de volgende paragraaf volgen de
ingangskeuze in Fig. 43.
Stop
RunL
RunR
Enable
Reset
+24 V

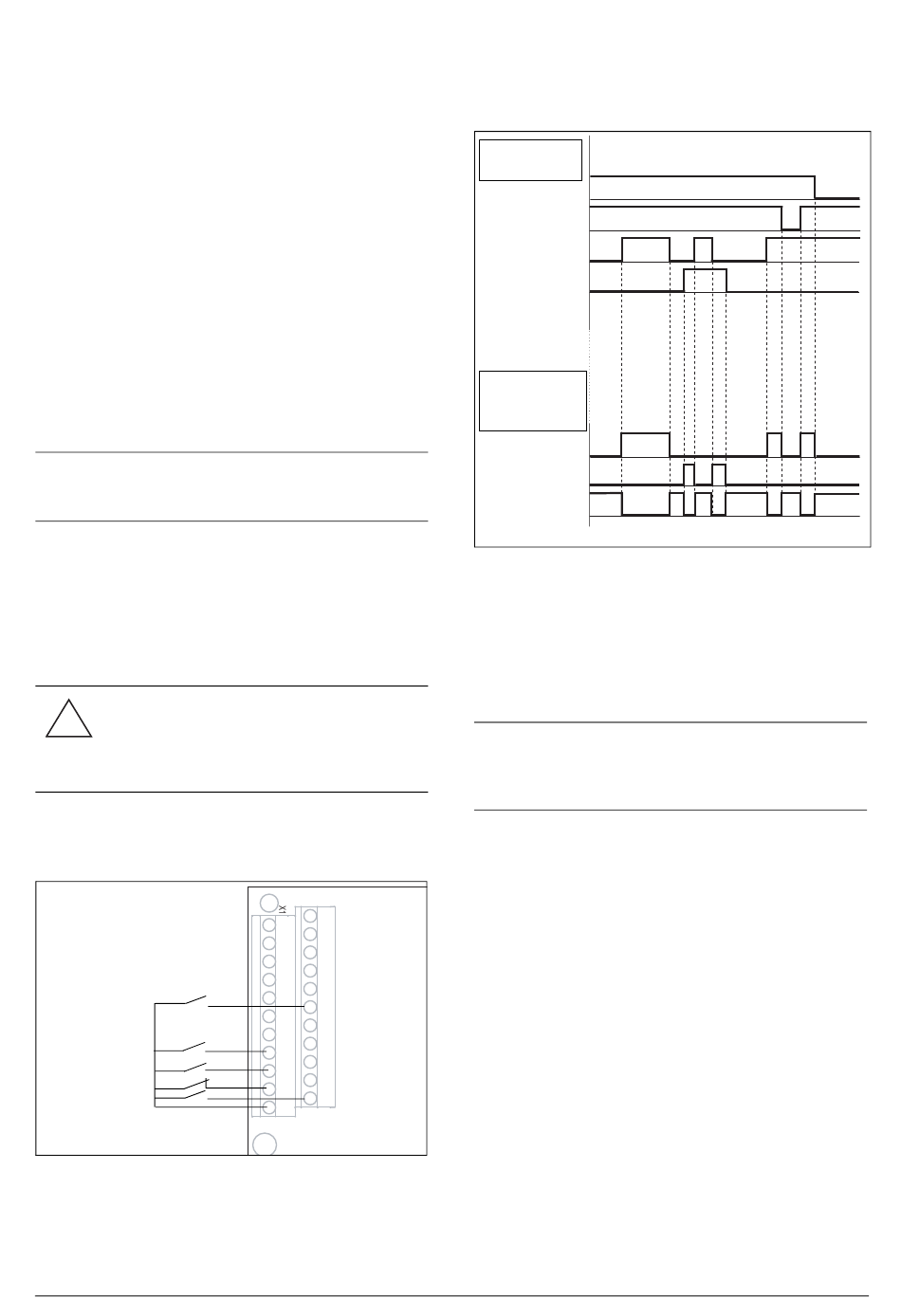

Fig. 43 Bedradingsvoorbeeld Run/Stop/Enable/Reset-ingangen
De Enable-ingang moet continu actief zijn om elk start-
rechts- of start-links-commando te kunnen accepteren. Als
Emotron AB 01-4429-03r3
12
1
13
2
14
3
15
4
16
5
17
6
18
7
19
8
20
9
21
10
22
11
beide RunR- en RunL-ingangen actief zijn, stopt de FO in
overeenstemming met de gekozen stopmodus. Fig. 44 geeft
een voorbeeld van een mogelijke volgorde.
INGANGEN
ENABLE
STOP
RUN R
RUN L
UITGANGS-
STATUS
Rotatie
rechtsom
Rotatie
linksom
Stilstand
Fig. 44 Ingangs- en uitgangsstatus voor niveausturing
Run-ingangen flankgestuurd
Menu [21A] startsignaal Niveau/Flank moet op Flank
worden ingesteld om flanksturing te activeren. Dit betekent
dat een ingang wordt geactiveerd door een overgang van
"laag" naar "hoog" of andersom.
LET OP: Flankgestuurde ingangen zijn conform de
Machinerichtlijn (zie hoofdstuk EMC- en
machinerichtlijn) als de ingangen rechtstreeks gebruikt
worden om de machine te starten en te stoppen.
Zie Fig. 43. De Enable- en Stop-ingang moet continu actief
zijn om elk start-rechts- of start-links-commando te kunnen
accepteren. De laatste flank (RunR of RunL) geldt. Fig. 45
toont een voorbeeld van een mogelijke volgorde.
(06-F103new_1)
Hoofdfuncties
39
