FO-modellen 48-300 & 69-210 en hoger
U
V
W
L1
sp eisung
Power supply
L2
T1
L2
Kabelabfangschiene Cable clamp rail
PEN-Schiene PEN-bus

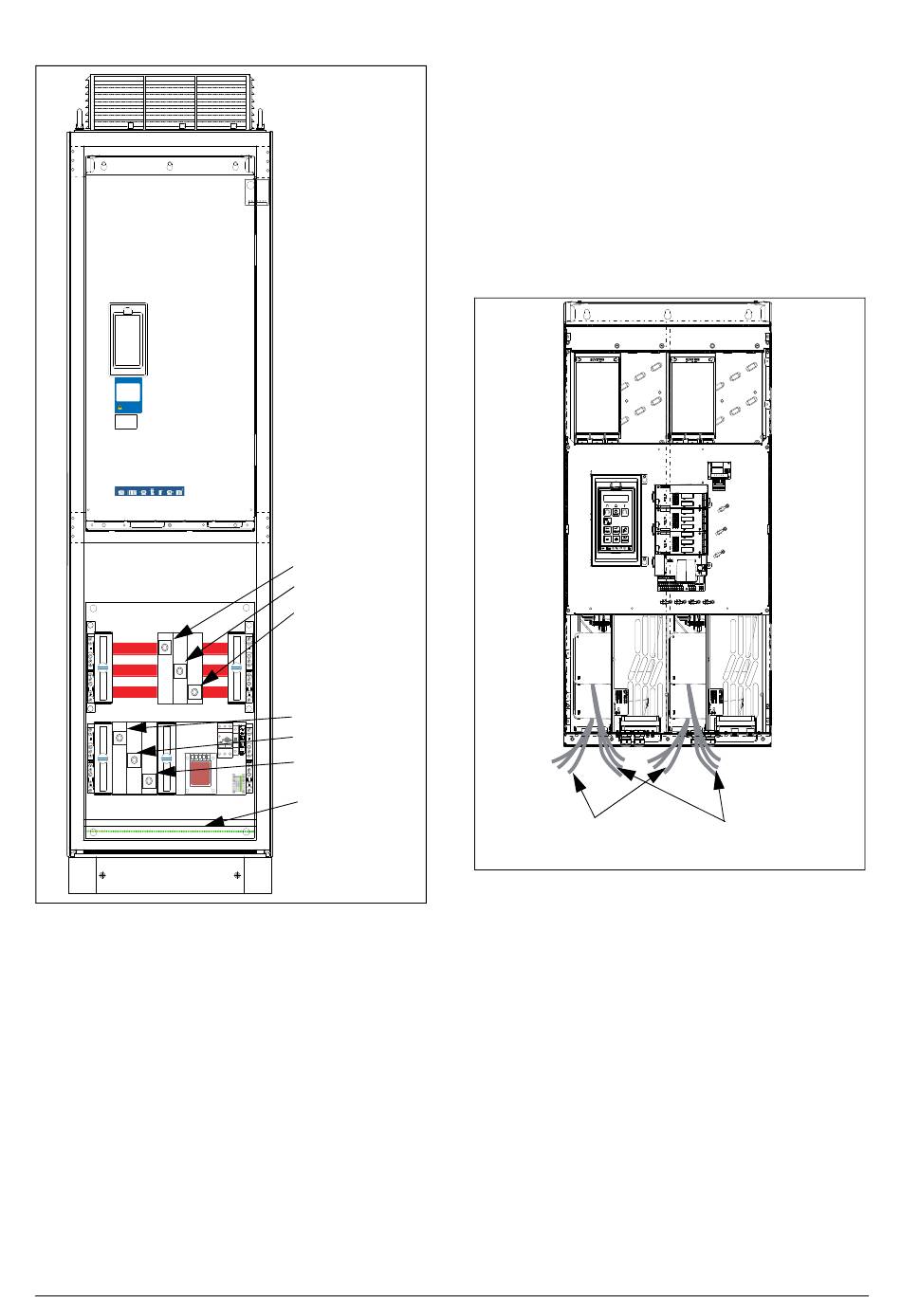

Fig. 26 Sluit de motorkabels en hoofdkabels aan op de
klemmen en aarde/verbinding naar de stroomrail.
Frequentieregelaar model 48-300 & 69-210 en hoger
worden geleverd met stroomklemmen voor netvoeding en
motoren; voor aansluiting van veiligheidsaarde (PE) en aarde
is er een stroomrail.
Voor alle type bedrading die wordt aangesloten bedraagt de
striplengte 32 mm.
Emotron AB 01-4429-03r3
Motoraansluiting
U
V
W
Netvoeding-
aansluiting
L1
1 L 1
3 L 2
5 L 3
1 1
COM
L2
1 1
COM
NO
1 4
NO
1 4
NC
1 2
NC
1 2
2 5 A
I
2 3
2 0
-ÜÜÜÜÜ-
0
L3
3RV1021-4DA15
A2
COIL
A1
A
COIL
A
2 T1
4 T2
6 T3
Q1 F1
K1
X3
Aardverbinding
stroomrail
3.3.1 Aansluiting van de netvoeding-
en motorkabels op IP 20-
modules
De Emotron IP 20-modules zijn compleet geleverd met af
fabriek gemonteerde kabels voor netspanning en motor. De
lengte van de kabels is ca. 1100 mm. De kabels zijn
gemarkeerd als L1, L2, L3 voor netvoedingaansluiting en U,
V, W voor motoraansluiting.
Neem contact op met Emotron voor gedetailleerde
informatie over gebruik van de IP 20-modules.
PEBB 1
(Master)
Kabels netvoeding
L1, L2, L3
Fig. 27 IP 20-module type G, met 2 x 3 netvoedingkabels en
2 x 3 motorkabels.
PEBB 2
Motorkabels
U, V, W
Installatie
17
