Onderhoud (vervolg)
4.
Verwijder de asmof (126), als u deze gebruikt.
De mechanische afdichting is bevestigd aan de mof.
Opmerking: Ga zorgvuldig om met het stationaire gedeelte van de mechanische afdichting dat is
vastgeklemd tussen de achterplaat en het drukstuk of dat in de boring van de afdichtingskamer zit.
Wanneer u dat niet doet, kan dit leiden tot schade aan apparatuur.
5.
Zorg dat u het draaiende gedeelte van de afdichting van de mof verwijdert door de stelschroeven los
te draaien en deze van de mof te schuiven.
Zie de instructies voor de mechanische afdichting voor meer informatie.
6.
Verwijder het drukstuk (250), de stationaire zitting van de afdichting en de O-ring (360Q).

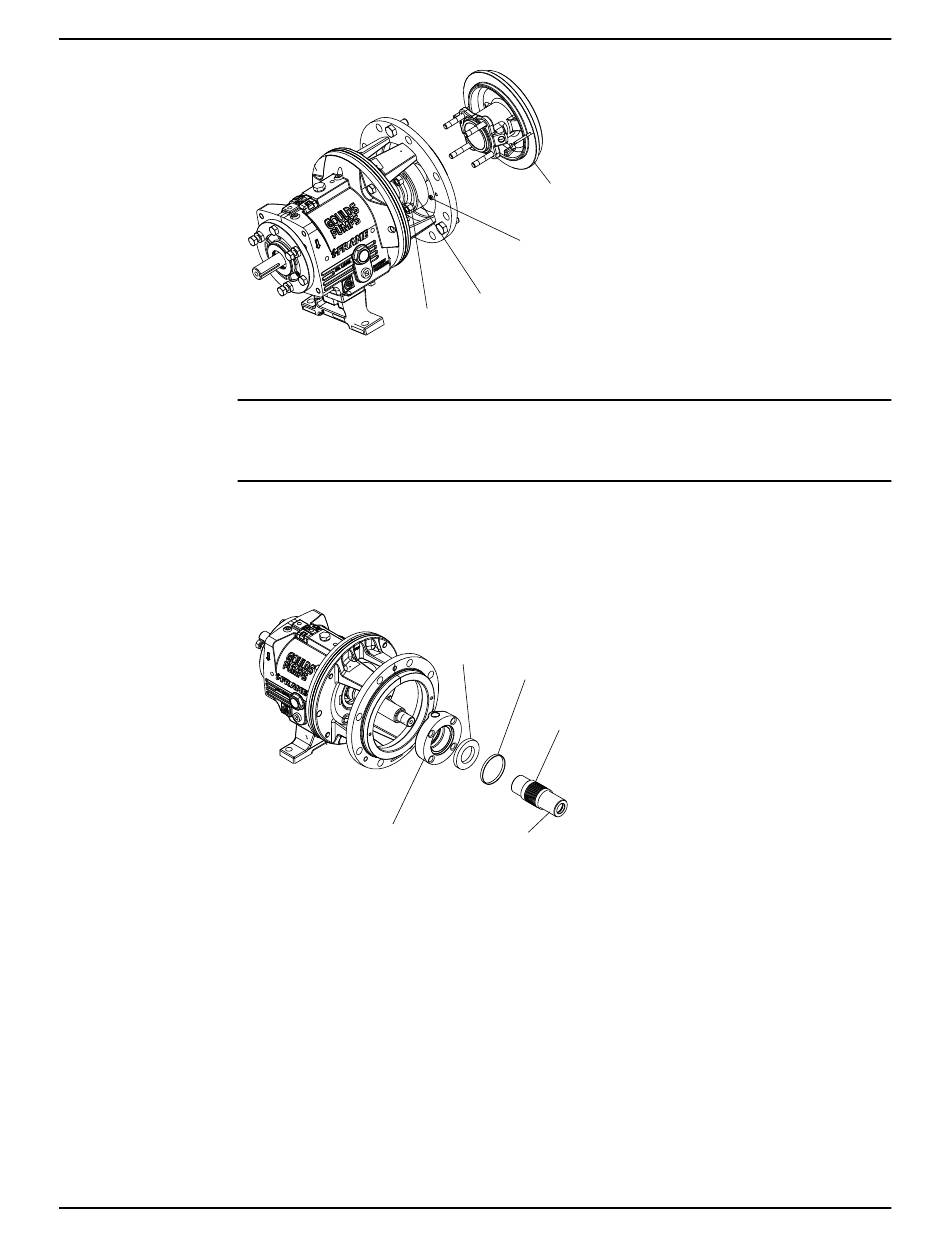

Afdichtingsbehuizingafdekking en achterplaat verwijderen (NM 3196, 3198)
1.
Verwijder de pakkingmoer of de tapeindmoeren (355) van de afdichtingsbehuizingafdekking.
2.
Verwijder de tapeindmoeren (370H) uit de achterplaat.
3.
Verwijder de achterplaat (184).
100
184
370H
250
355
383
360Q
383
250
126
Model 3196 i-FRAME Handleiding voor installatie, bediening en onderhoud
