Onderhoud (vervolg)

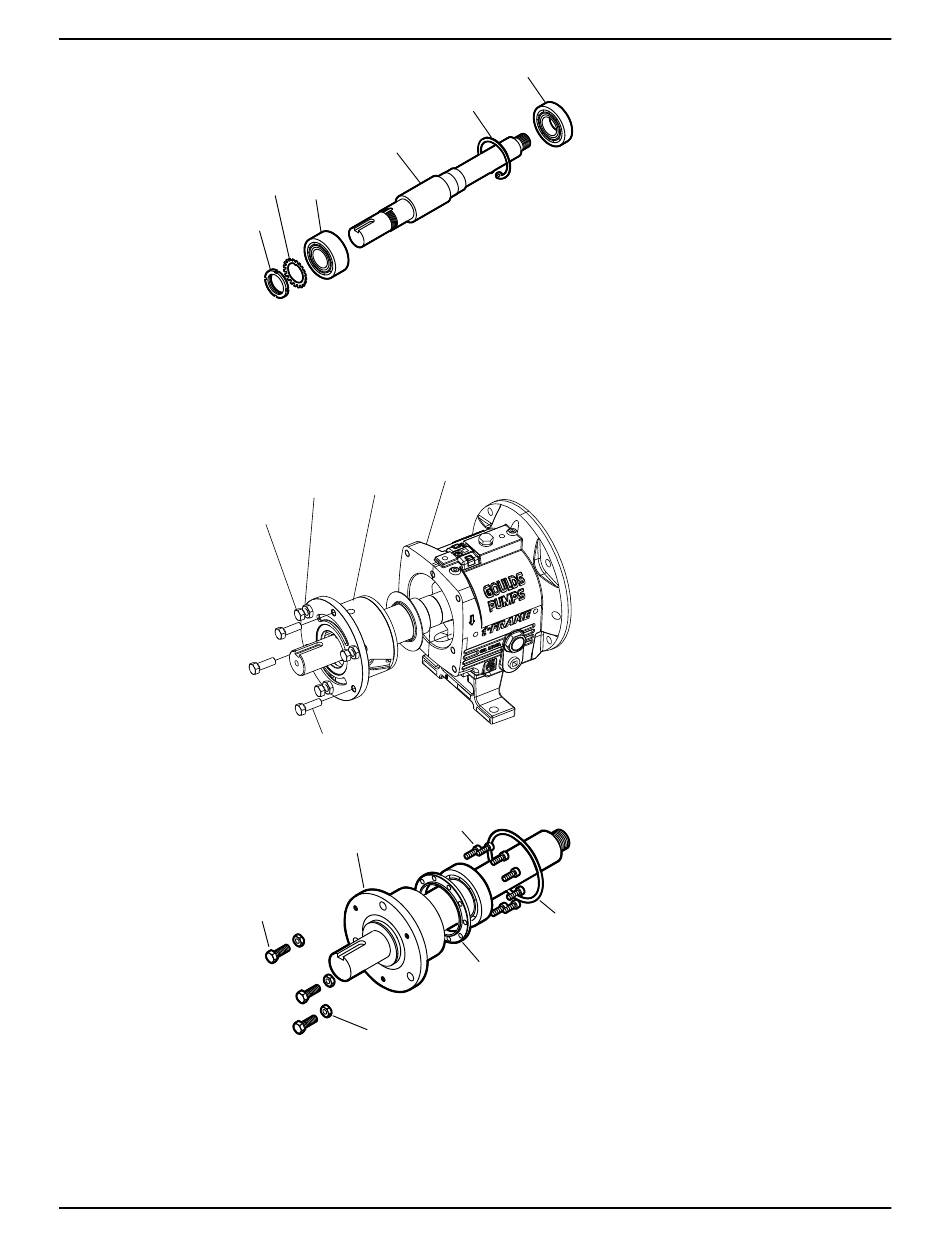

Demonteer de krachtbron ( STi en MTi met duplex lagers)
1.
Verwijder de klemschroeven (370C) en draai de tegenmoeren (423) los.
2.
Draai de stelschroeven (370D) gelijkmatig aan om het lagerhuis (134) uit het lagerframe (228A) te
bewegen.
3.
Verwijder de asconstructie uit het lagerframe (228A).
4.
Verwijder de stelschroeven (370D) met de moeren (423).
5.
Verwijder de O-ring van het lagerhuis (496).
6.
Verwijder de klemringschroeven (236A) en verwijder de klemring (253B) van het lagerhuis (134).
Verwijder de lagers voordat u de klemring van de as verwijdert.
7.
Verwijder het lagerhuis (134) en de lagers (112A en168A) van de as (122).
106
122
382
112
136
134
423
370D
370C
134
370D
423
Model 3196 i-FRAME Handleiding voor installatie, bediening en onderhoud
168
361A
228A
236A
496
253B
