Methoden voor het afdichten van de as
In deze secties worden de methoden beschreven die u kunt gebruiken om de as af te dichten.
• Dicht de as af met een dynamische afdichting.
• Dicht de as af met een mechanische cassetteafdichting.
• Dicht de as af met een conventionele mechanische afdichting binnen de component.
• Dicht de as af met een conventionele mechanische afdichting buiten de component.
• Dicht de as af met een samengestelde pakkingbus.

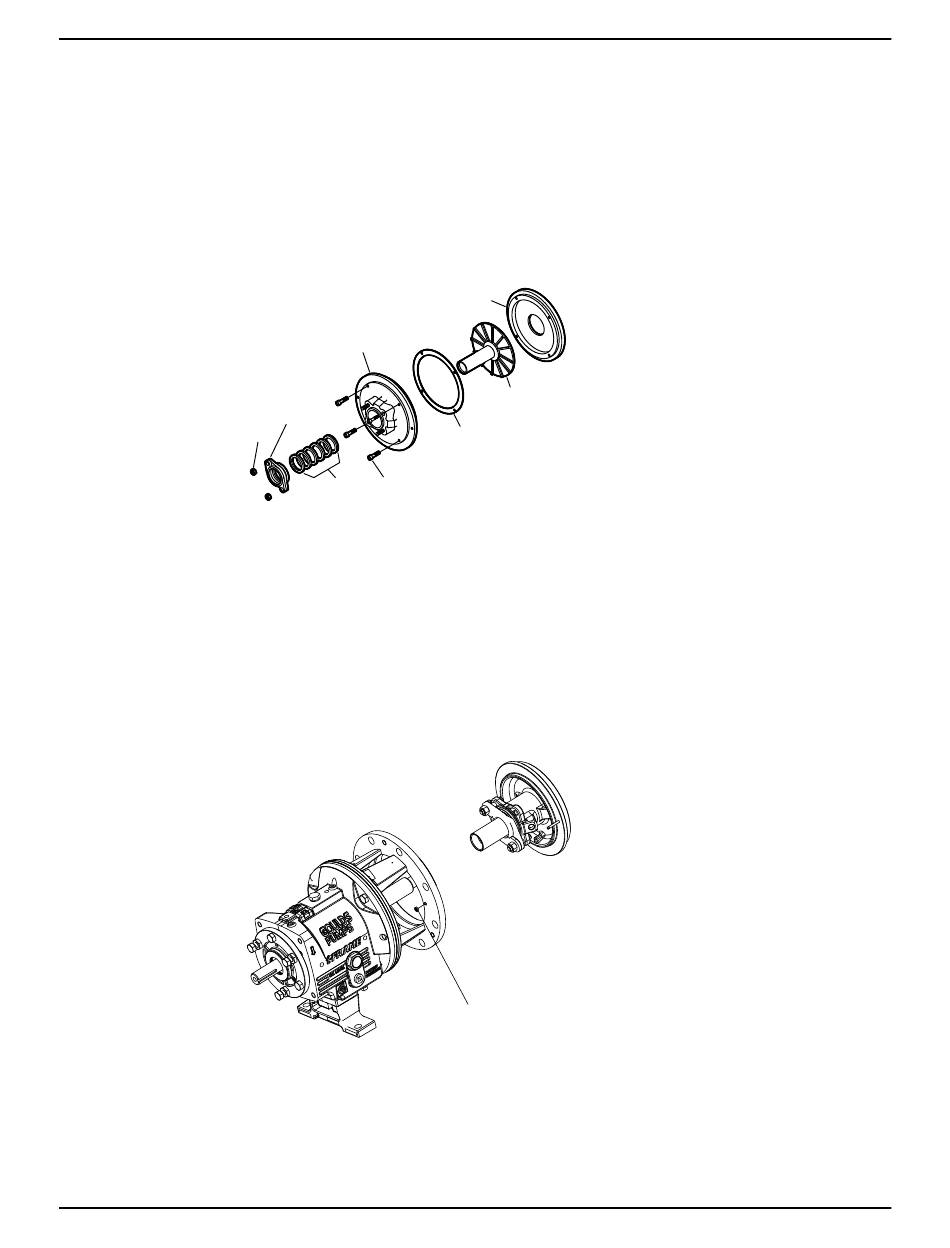

Dicht de as af met een dynamische afdichting
1.
Plaats de achterplaat (444) met de vlakke kant naar beneden op de bank.
2.
Plaats de afscherming (262) in de achterplaat (444) met de mofkant naar boven.
3.
Plaats een teflonpakking (264) op de achterplaat (444) en lijn de gaten in de pakking uit met de gaten
in de achterplaat.
4.
Plaats een pakkingbusafdekking (184) op de achterplaat (444) en lijn de gaten in de pakking uit met de
gaten in de achterplaat.
5.
Plaats vier inbuskoptapbouten (265) en draai deze stevig aan.
6.
Installeer een nieuw afdichtingselement in het drukstuk.
7.
Installeer een pakking (360Q) en een drukstuk (107) op de pakkingbusafdekking (184).
8.
Plaats de moeren (355).
9.
Installeer de dynamische-afdichtingsconstructie en zet deze vast met moeren (370H).
10. Controleer de afwijking van de pakkingbusafdekking en draai de indicator 360°.
Een afleeswaarde hoger dan 0,013 mm (0,005 inch) duidt op een probleem.
146
184
107
355
265
106
Model 3196 i-FRAME Handleiding voor installatie, bediening en onderhoud
444
262
264
370H
