Beschrijving van onderdelen 3196
3196
3796
HT 3196
CV 3196
LF 3196
NM 3196
3198

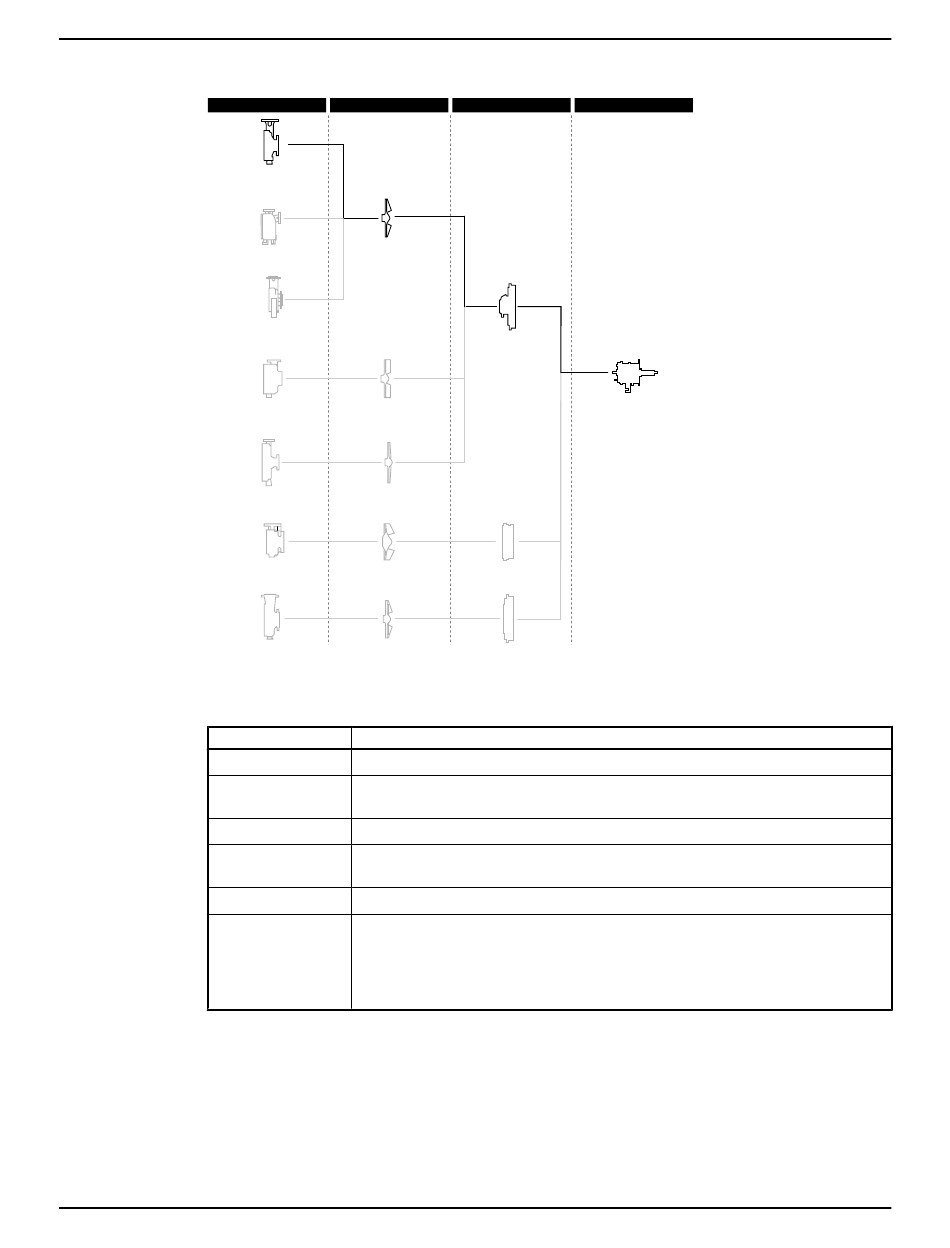

Afbeelding 6: Beschrijving van onderdelen 3196
In de volgende tabel worden de onderdelen van het pomphuis beschreven.
Tabel 3: Behuizing
Onderdeel
Overlaat
Ventilatie van
behuizing
Pakking
Montagemethode
Standaardflens
Optionele flenzen
Rotorblad
Het rotorblad is
• volledig open
• op de as geschroefd
Bij de 3196 zijn de schroefdraden met een teflon O-ring afgedicht van het verpompte medium.
Model 3196 i-FRAME Handleiding voor installatie, bediening en onderhoud
Behuizing
Rotorblad
Beschrijving
Boven, op hartlijn
Zelfventilerend
Volledig afgesloten
Geïntegreerde steunvoet om verkeerde uitlijning als gevolg van leidingbelasting te
voorkomen.
Gekartelde vlakke ANSI-flens
Het is mogelijk om een van de volgende flenzen te gebruiken:
• Gekartelde flens met verhoogd oppervlak van ANSI-klasse 150
• Gekartelde vlakke flens van ANSI-klasse 300
• Gekartelde flens met verhoogd oppervlak van ANSI-klasse 300
Afdekking
Krachtbron
Productomschrijving (vervolg)
19
