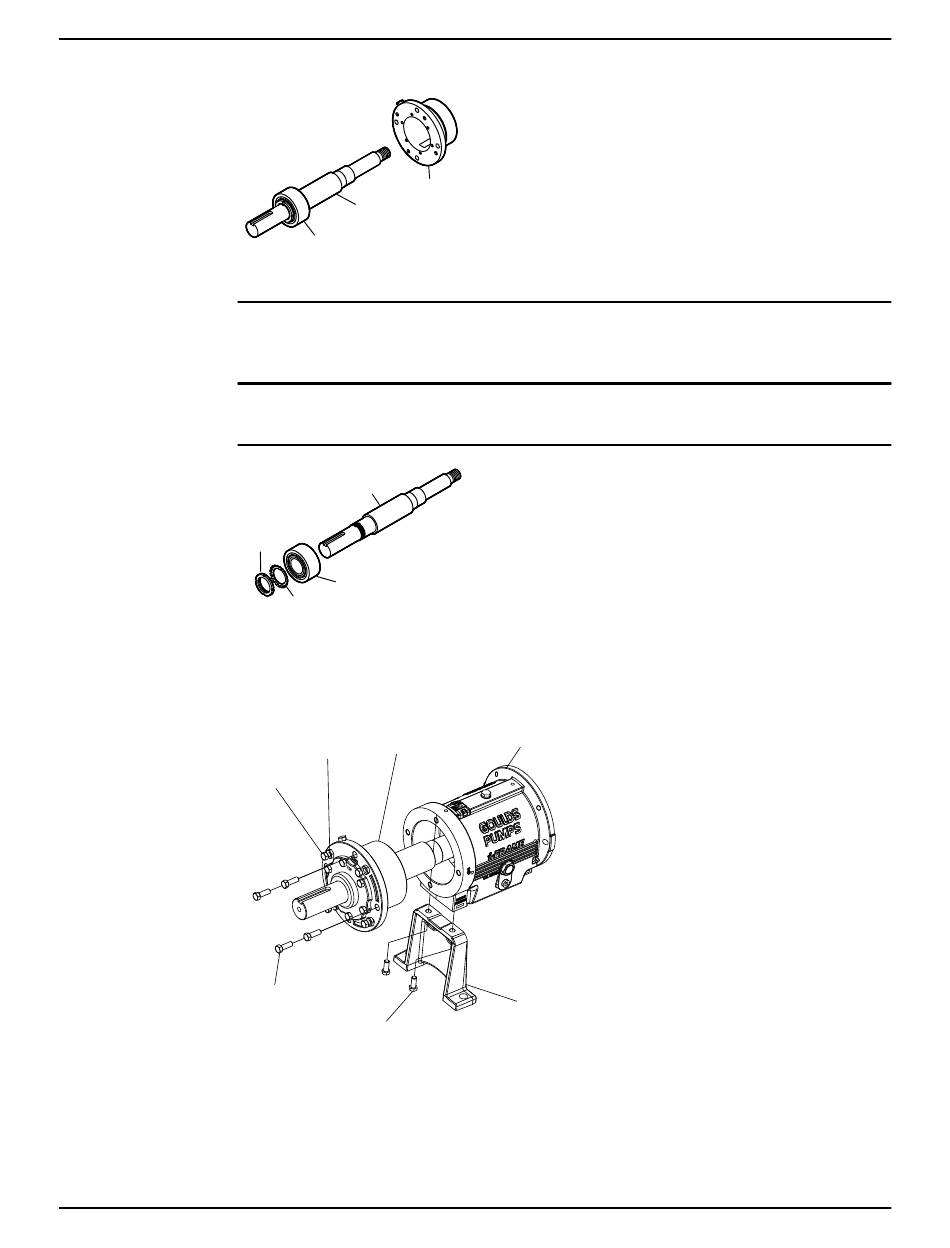

10. Verwijder het lagerhuis (134) en de lager (112A) van de as (122).
11. Verwijder de lagerborgmoer (136), de lagerborgring (382) en de buitenboordlager (112A).
Opmerking: Oefen alleen kracht uit op de binnenloopring wanneer u lagers van de as drukt. Forceer
niets en pas geen kracht toe in situaties waarbij u een onderdeel zou kunnen breken. Dit kan leiden tot
schade aan apparatuur.
Opmerking: Bewaar de lagers voor inspectie. Gebruik de lagers niet opnieuw. Dit kan leiden tot
verminderde prestaties.
Demonteer de krachtbron ( XLT-i en i17 met duplex lagers)
1.
Verwijder het lagerframe van de framevoet (241) met de framevoetbouten (370F).
2.
Verwijder de klemschroeven (370C) en draai de tegenmoeren (423) los.
3.
Draai de stelschroeven (370D) gelijkmatig aan om het lagerhuis (134) uit het lagerframe (228A) te
bewegen.
4.
Verwijder de asconstructie uit het lagerframe (228A).
5.
Verwijder de stelschroeven (370D) en de moeren (423).
Model 3196 i-FRAME Handleiding voor installatie, bediening en onderhoud
134
122
112A
122
136
112A
382
134
423
370D
370C
370F
228A
241
Onderhoud (vervolg)
