Bevestig het pompgedeelte van de koppelingsbescherming:
a) Spreid de onderzijde iets.
b) Plaats het koppelingsbeschermingsgedeelte over de eindplaat aan de pompkant.
Model 3196 i-FRAME Handleiding voor installatie, bediening en onderhoud
Is de pompmaat...
Actie
XLT-i
1.
2.
3.
2
1

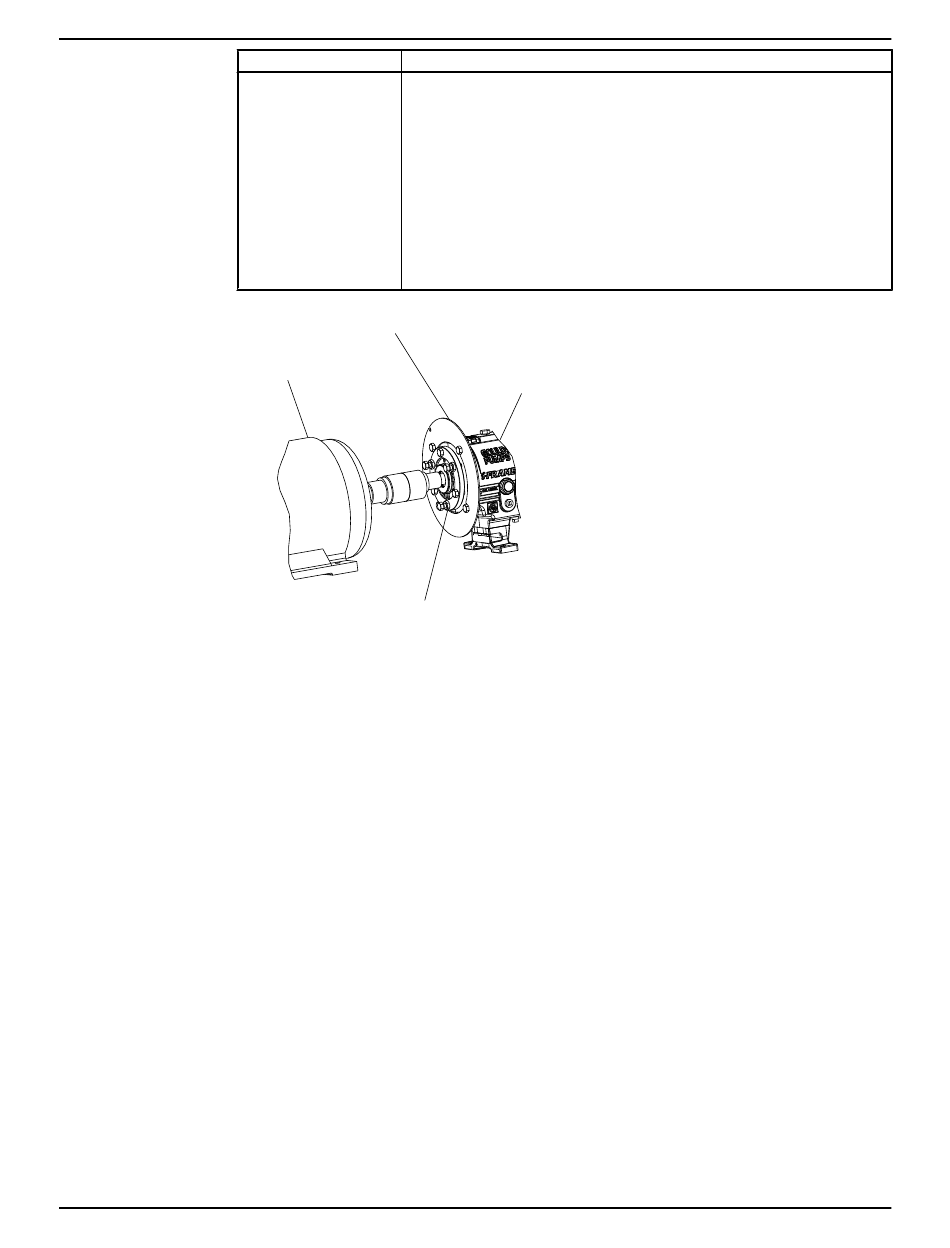

Aandrijving
Eindplaat aan pompzijde
Lagerhuis
Tegenmoer
In bedrijf stellen, opstarten, bedienen en uitschakelen (vervolg)
Lijn de eindplaat aan de pompkant uit met het pomplagerhuis zodat
aan de volgende voorwaarden wordt voldaan:
a.
De grote sleuven op de eindplaat raken niet de tapbouten van het
lagerhuis.
b.
De kleine sleuven zijn uitgelijnd met de afstelbouten van het
rotorblad.
Bevestig de eindplaat aan het lagerhuis met behulp van de tegenmoeren
op de afstelbouten van het rotorblad.
Controleer de rotorbladvrijslag. Zie de rotorbladvrijslagtabel voor de
juiste rotorbladvrijslag.
