In bedrijf stellen, opstarten, bedienen en uitschakelen (vervolg)
5
1.
Omloopleiding
2.
Afsluitklep
3.
Bodemklep
4.
Keerklep
5.
Afvoerisolatieklep

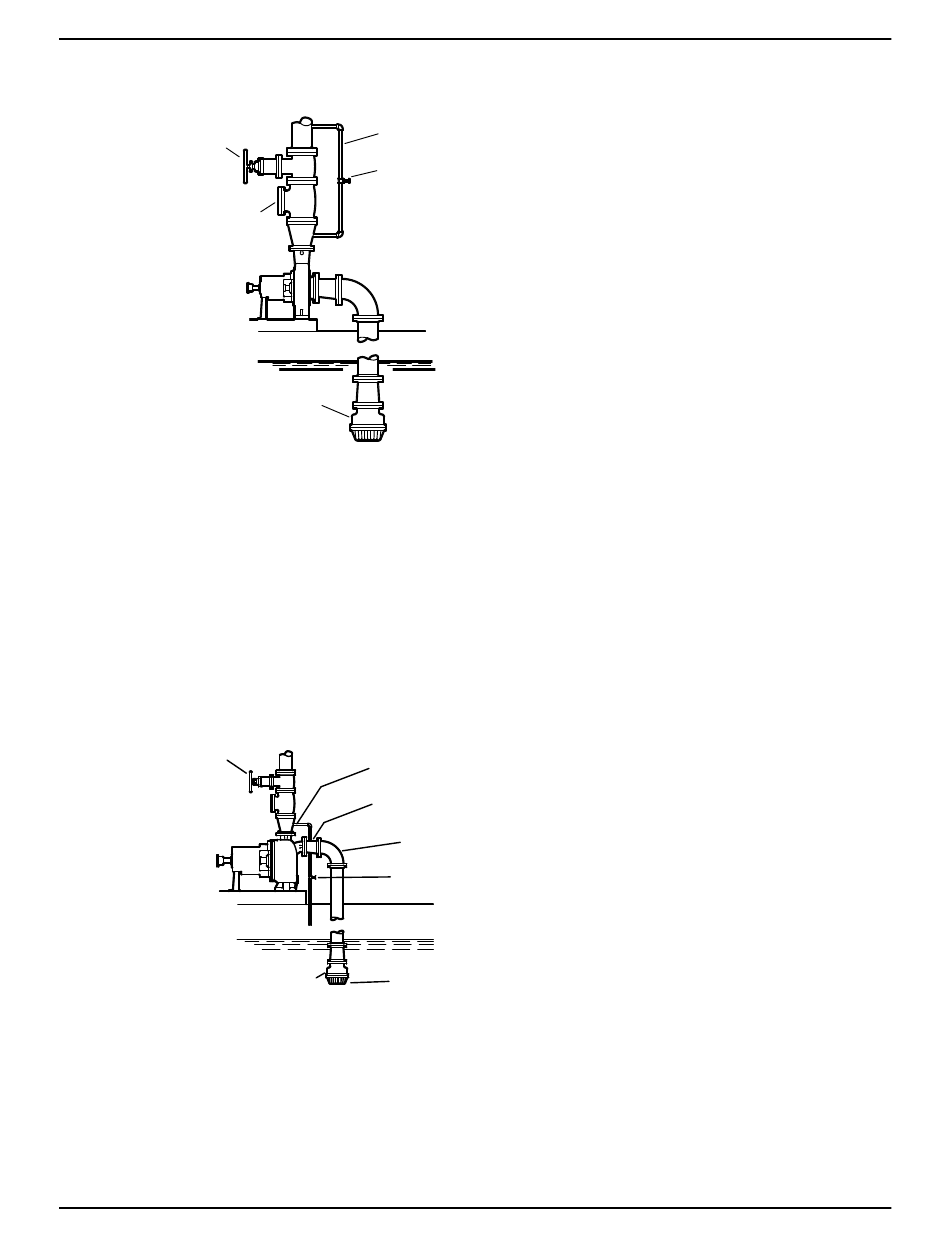

Pomp vullen met aanzuigtoevoer onder de pomp (3796)
Model 3796 is zelfaanzuigend en vereist geen bodemklep in de aanzuigleiding of handmatige vulling
voorafgaand aan het opstarten (met uitzondering van de eerste vulling). Bij een systeem onder druk is voor
de pomp een luchtgat of een permanente omloopleiding in de afvoerleiding vereist om de uitgedreven
lucht te verwijderen.
De volgende afbeelding toont het vullen van een 3796-pomp in een systeem onder druk.
7
1.
Omloopleiding
2.
Concentrisch verloopstuk
3.
Kniebocht met grote straal
4.
Afsluitklep
5.
Zeef
6.
Bodemklep (indien gebruikt)
7.
Afvoerisolatieklep
Afbeelding 28: Pomp van model 3796 vullen
82
1
2
4
3
1
2
3
4
6
5
Model 3196 i-FRAME Handleiding voor installatie, bediening en onderhoud
