Onderhoud (vervolg)

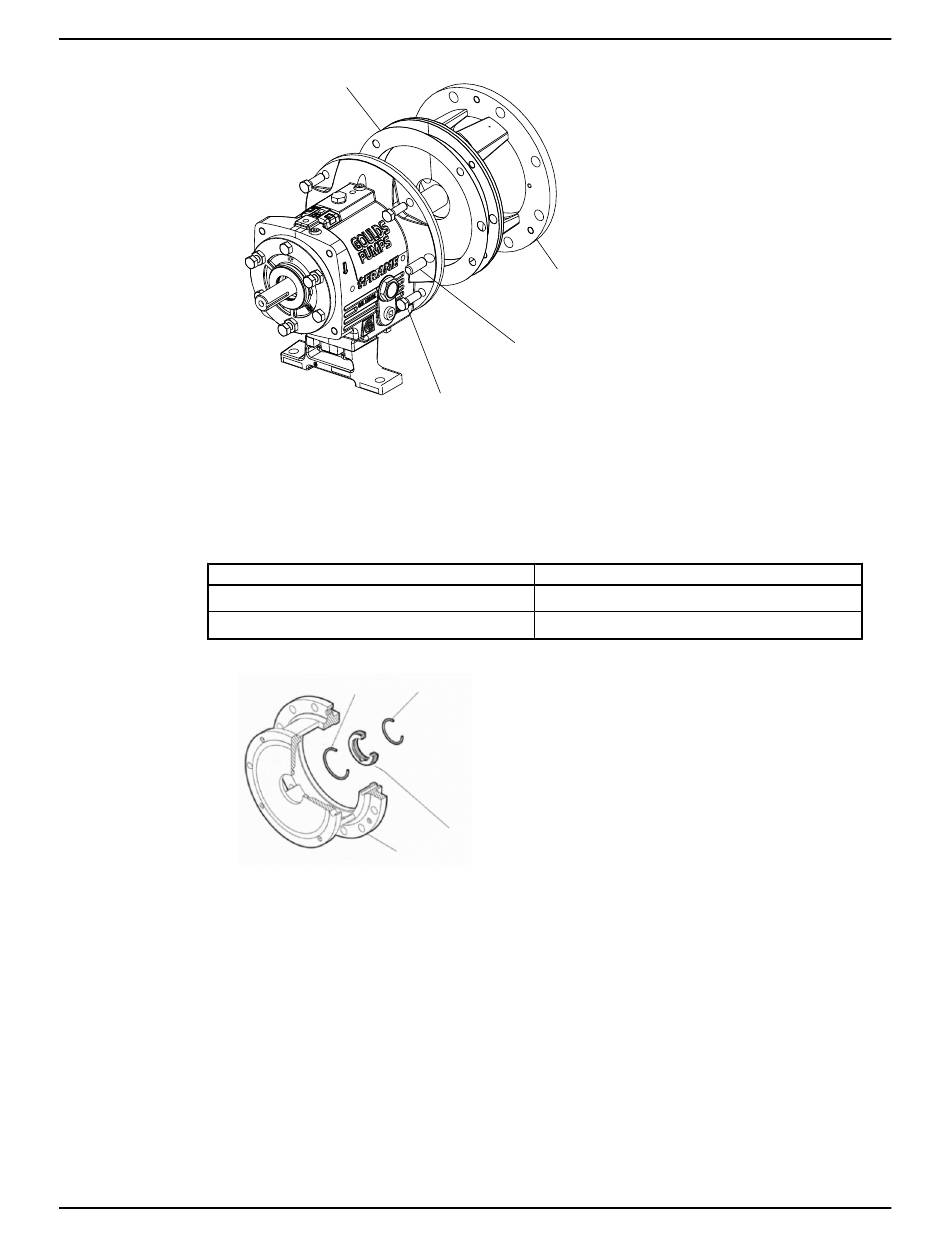

Binnenboordlabyrint-olieafdichting verwijderen
De O-ringen van de labyrint-olieafdichting maken deel uit van de onderhoudspakketten van de 3196 en
zijn ook los verkrijgbaar.
1.
Bepaal de passing van de labyrint-olieafdichting.
Tabel 28: Passing labyrint-olieafdichting
Model
STi
MTi, LTi , XLT-i en i17
2.
Verwijder de O-ringen (497H en 497J) en de adichting (333A).
Krachtbrondemontage
Demonteer de krachtbron ( STi , MTi )
1.
Verwijder de klemschroeven (370C) en draai de tegenmoeren (423) los.
2.
Draai de stelschroeven (370D) gelijkmatig aan om het lagerhuis (134) uit het lagerframe (228A) te
bewegen.
3.
Verwijder de asconstructie uit het lagerframe (228A).
104
360D
496B
370B
497H
497J
333A
108
Model 3196 i-FRAME Handleiding voor installatie, bediening en onderhoud
108
Type passing
O-ring in lagerframeadapter (228A)
O-ring in frameadapter
