4.
Verwijder de asmof (126).
De mechanische afdichting is bevestigd aan de mof.
5.
Draai de stelschroeven los en schuif het draaiende gedeelte van de mof.
6.
Verwijder bij model 3198 de teflonhuls.
a) Verwijder de mechanische afdichting van de mof.
b) Snijd vervolgens de mof in lengterichting met een scherp mes.
7.
Verwijder de stationaire zitting en het drukstuk of de afdichtingsbehuizing met de drukstukpakkingen.
Opmerking: Ga zorgvuldig om met het stationaire gedeelte van de mechanische afdichting dat is
vastgeklemd tussen de achterplaat en het drukstuk of dat in de boring van de afdichtingskamer zit.
Wanneer u dat niet doet, kan dit leiden tot schade aan apparatuur.

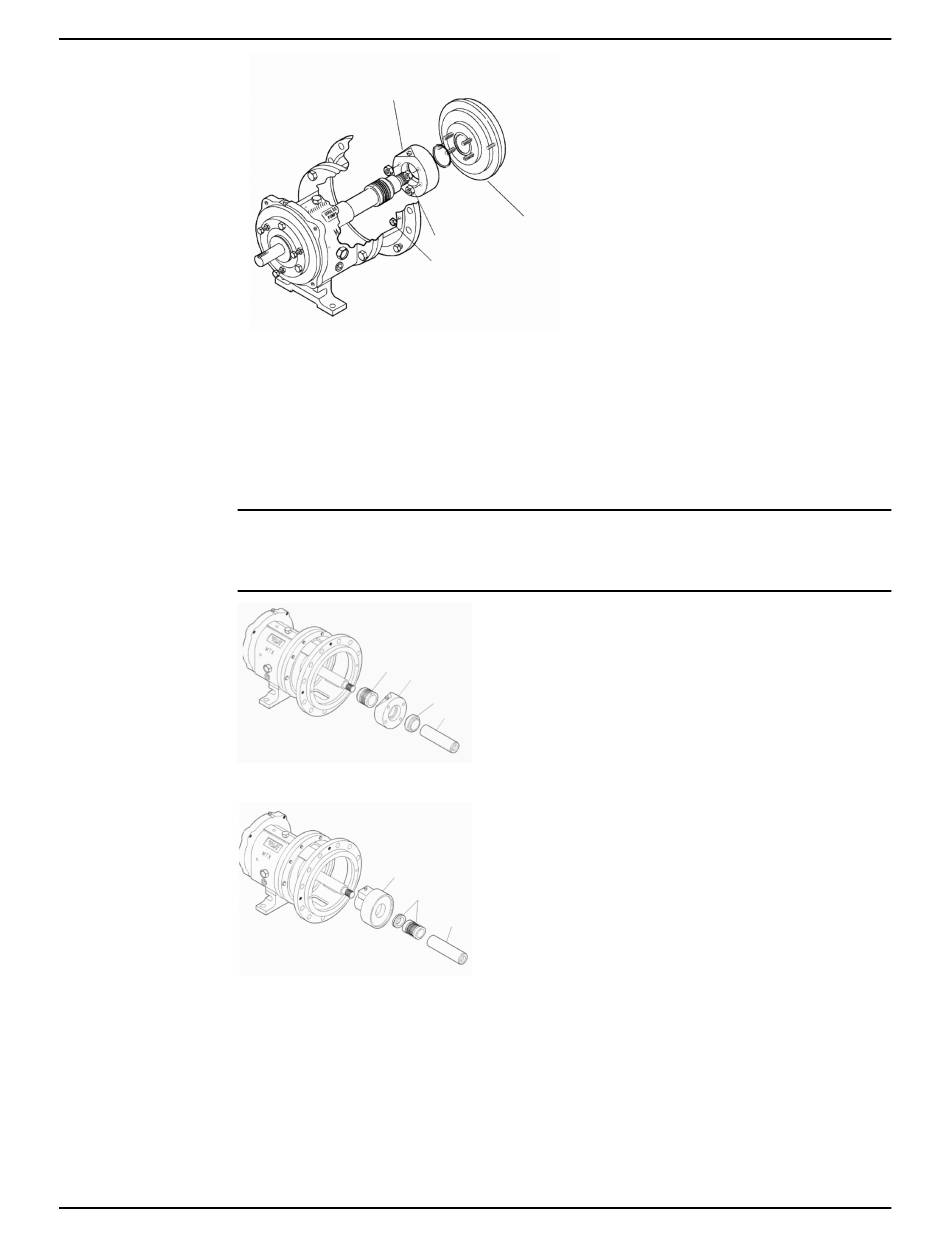

Afbeelding 34: Verwijder de stationaire zitting en het drukstuk
Afbeelding 35: De stationaire zitting en de afdichtingsbehuizing verwijderen
Pakkingbusafdekking verwijderen
1.
Verwijder de pakkingmoeren (355) en het drukstuk (107).
2.
Verwijder de moeren (370H) van de pakkingbusafdekking.
3.
Verwijder de pakkingbusafdekking (184).
Model 3196 i-FRAME Handleiding voor installatie, bediening en onderhoud
250
184
355
370H
383
250
383
126
250
383
126
